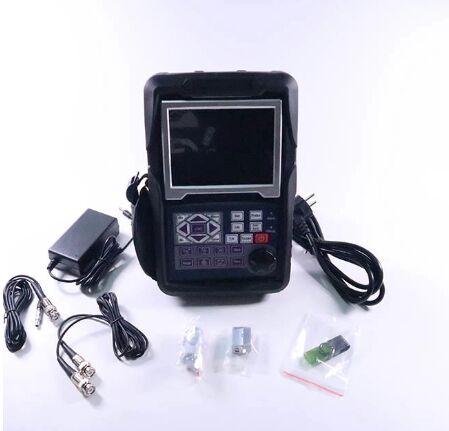

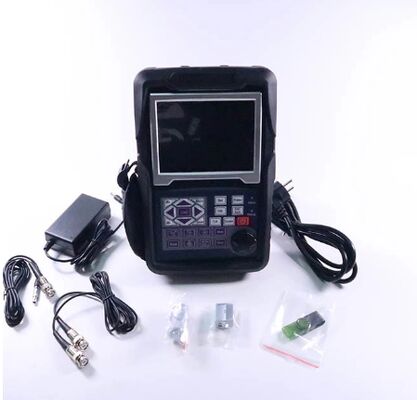

Détecteur de défauts ultrasonique interactif convivial IP65 Standard 0-10000 mm TFD806C



Les spécifications
Portée: 0 à 10000 mm, à vitesse d'acier
Vitesse du matériau: 100 ‰ 20 000 m/s
Fréquence de répétition de l'impulsion:10-2000 Hz
Plage dynamique: ≥ 38 dB
Légèreté: horizontale: +/- 0,2%, verticale: 2,0% ((Horizontale: +/- 0,2% FSW Verticale: 0,25% FSH))
Puissance de résolution:> 40 dB (5P14)
Résidus de sensibilité: > 68 dB
Rejet (suppression): 0 à 80% de la hauteur de l'écran complet
500 indépendance de configuration, tout critère peut être entré librement, nous pouvons travailler dans la scène sans bloc de test;
Grande mémoire de 1000 A graphique
Mode d'essai: écho par impulsion, double élément et transmission directe
Types de sonde: simple droite, simple angle, Daul droite, Daul angle, à travers, rampant, surface
Moniteurs de porte: deux portes indépendantes contrôlables sur toute la plage de balayage
Unités: pouces ou millimètres
Besoins en énergie: lignes principales CA 100-240 VAC, 50-60 Hz
Délai d'affichage: -20 à 3400 μs
Décalage/décalage zéro de la sonde: 0 à 99,99 μs
Accumulateur lithium-ion rechargeable interne de 7,2 V à 8000 mAh
15 heures de temps de fonctionnement nominal en fonction de la luminosité de l'écran
4 heures de charge typique
H × W × D ((mm):250 × 165 × 55 (mm)
Poids:1.2 kg
Température de fonctionnement: -10 à 50 °C
Température de stockage: -30 à 50 °C
L'énergie d'impulsion: 70V, 100V, 200V, 300V, 400V, 500V est sélectionnable
Correction: demi-onde positive, demi-onde négative, pleine onde, système RF
Largeur de bande (bande passante de l'amplificateur): 0,2 à 25 MHz
Moniteurs de porte: deux portes indépendantes contrôlables sur toute la plage de balayage
Sensitivité: 120 dB max à une résolution sélectionnable de 0.1, 1.0, 2.0, 6,0 dB.
Connexions de transducteurs: BNC ou LEMO



Les fonctions

Affichage automatique de l'emplacement précis du défaut ((Passe d,niveau p,distance s,amplitude,sz dB,ф).
dimensionnement des défauts: dimensionnement automatique des défauts en utilisant AVG ou DAC/TCG, vitesse de signalement de l'acceptation ou du rejet des défauts.
Étalonnage automatique du transducteur: point zéro, angles, bord avant et vitesse du matériau (V2 et deux trous)
Convient à faire et à utiliser DAC/TCG et AVG pour évaluer l'écho, la courbe peut être modifiée et compensée.
En connectant U-Disk, l'unité peut obtenir une mémoire illimitée.
Il y a 15 normes dans l'unité.
Connexion de la dent bleue à un appareil mobile pour générer et imprimer des rapports de détection sur place.
AWS D1. Je vous en prie.1.
Fonction de correction de surface courbée.
Fonction de mesure de la hauteur de fissuration.
Porte de grossissement: répartition de la plage de la porte sur toute la largeur de l'écran.
Fonction de gain automatique
Enveloppe: affichage simultané de la balayage en direct A à une fréquence de mise à jour de 70 Hz et enveloppe de la balayage A
l'affichage
Retenir le pic: comparer les formes d'onde des pics gelés à des A-Scans en direct pour interpréter facilement les résultats des tests.
Scan Freeze: Le freeze d'affichage contient les données de forme d'onde et de trajectoire sonore.
Alarme: bip et LED.
L'horloge en temps réel.
Remplissez l'écho.
Marque de capture.
Couleur écho à l'intérieur de la Porte.
