Description du produit:

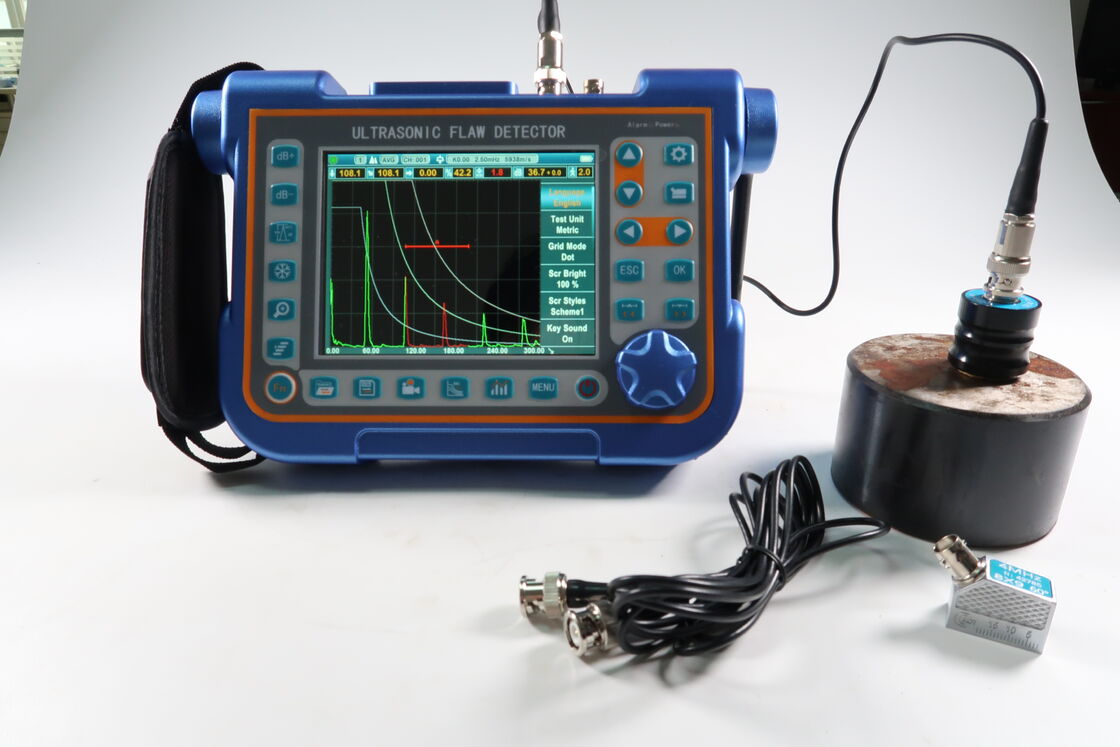

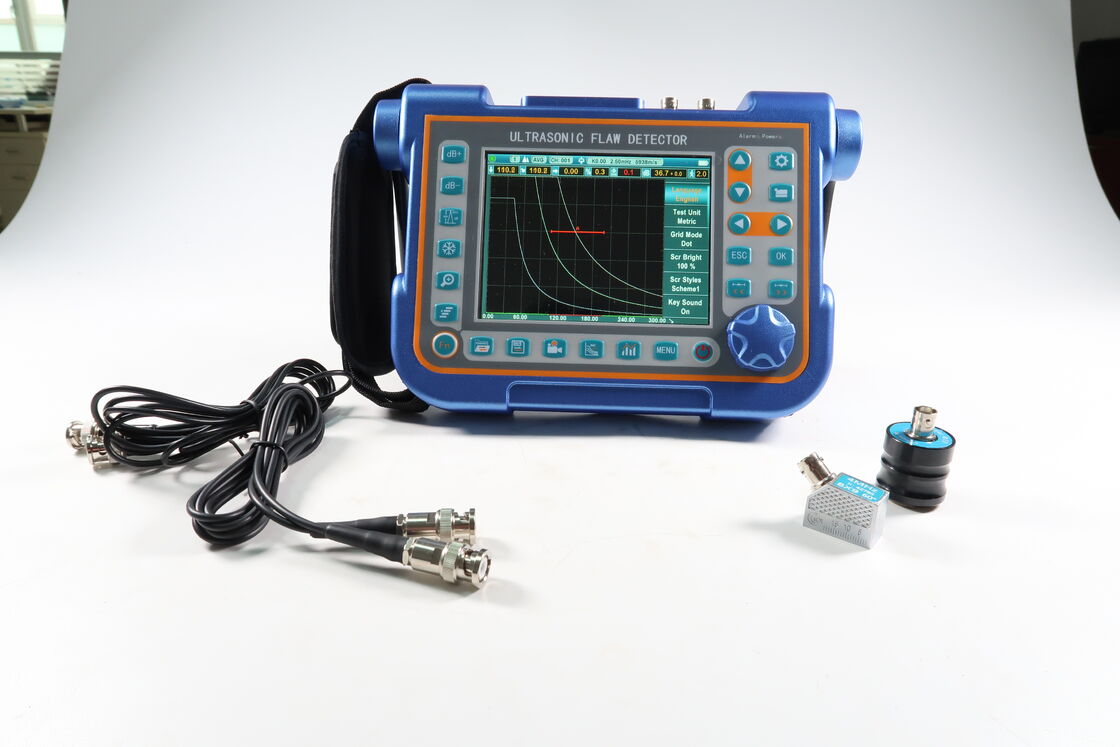

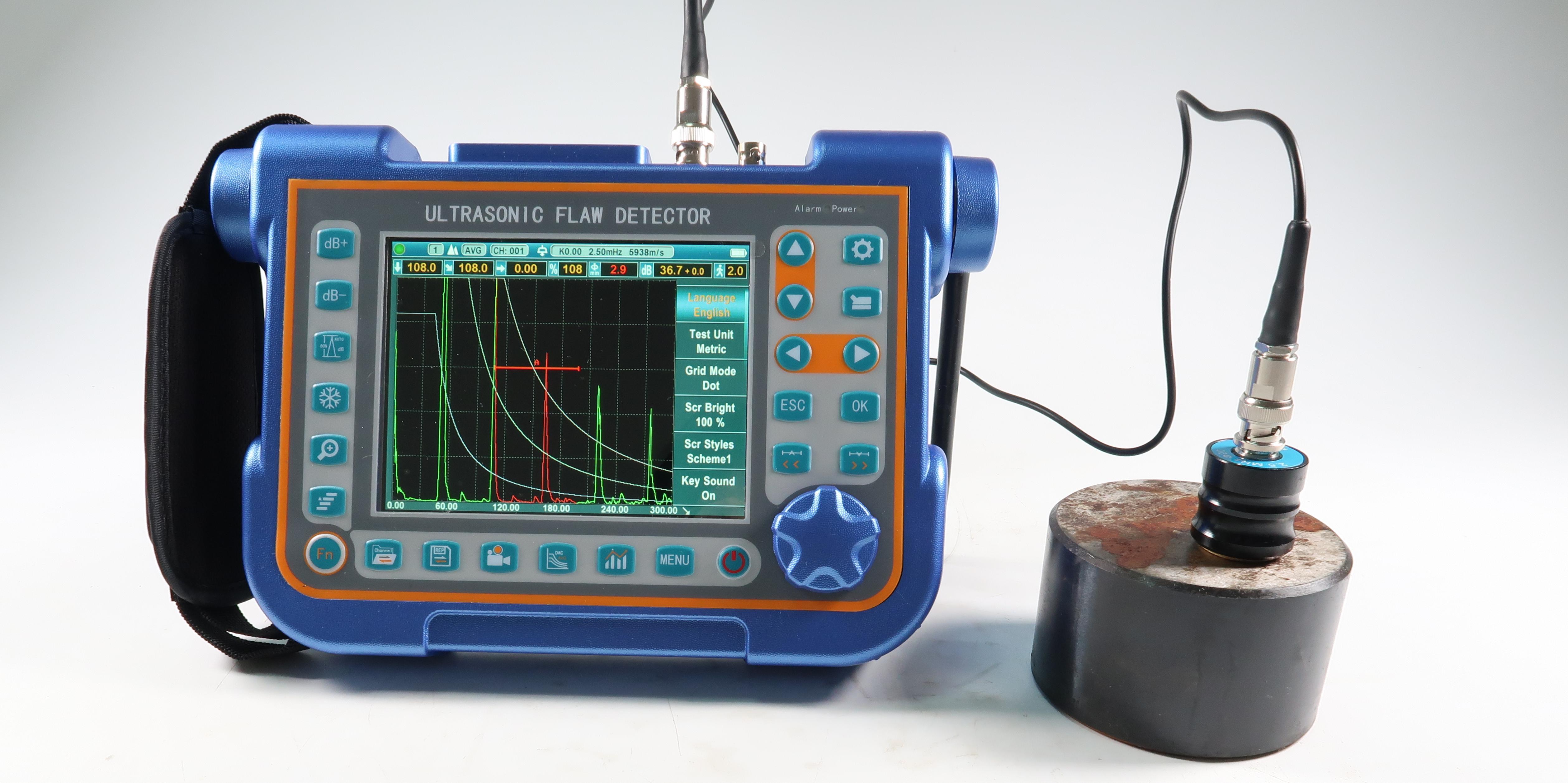

Cet instrument est un détecteur de défauts industriel numérique à ultrasons portable qui peut détecter, localiser, évaluer et diagnostiquer rapidement divers défauts (fissures, inclusions, pores, etc.) dans la pièce à usiner,C' est très pratique.Il peut être utilisé à la fois en laboratoire et sur le chantier d'ingénierie. Cet instrument peut être largement utilisé dans la fabrication, la métallurgie du fer et de l'acier, le traitement des métauxl'industrie chimique et d'autres domaines nécessitant la détection des défauts et le contrôle de la qualitéIl est également largement utilisé dans l'inspection de la sécurité en ligne et l'évaluation de la durée de vie dans les domaines de l'aérospatiale, du transport ferroviaire, des chaudières et des récipients sous pression, etc.
L'instrument peut être largement utilisé pour localiser et dimensionner les fissures cachées, les vides, les dissolutions et les discontinuités similaires dans les soudures, les forgures, les billets, les essieux, les arbres, les réservoirs et les récipients sous pression, les turbines,et composants structurels.
Caractéristiques:
Le matériel de base est conçu avec ARM + FPGA, et le logiciel utilise un système d'exploitation multitâche très fiable, ce qui améliore considérablement la fonctionnalité, la portabilité,durabilité et fiabilité de l'instrument.
Cet instrument utilise un menu maître-esclave et est conçu avec des touches de raccourci et un bouton rotatif numérique.
Je...Affichage
Affichage LCD TFT multicolore à haute résolution (640×480 pixels) entièrement numérique.
4 styles d'interface d'exploitation peuvent être sélectionnés selon l'environnement.
L'écran LCD avec une mise à jour rapide de 60 Hz, capable d'afficher des changements subtils de forme d'onde.
La luminosité de l'écran LCD peut être réglée librement.
Je...Forme

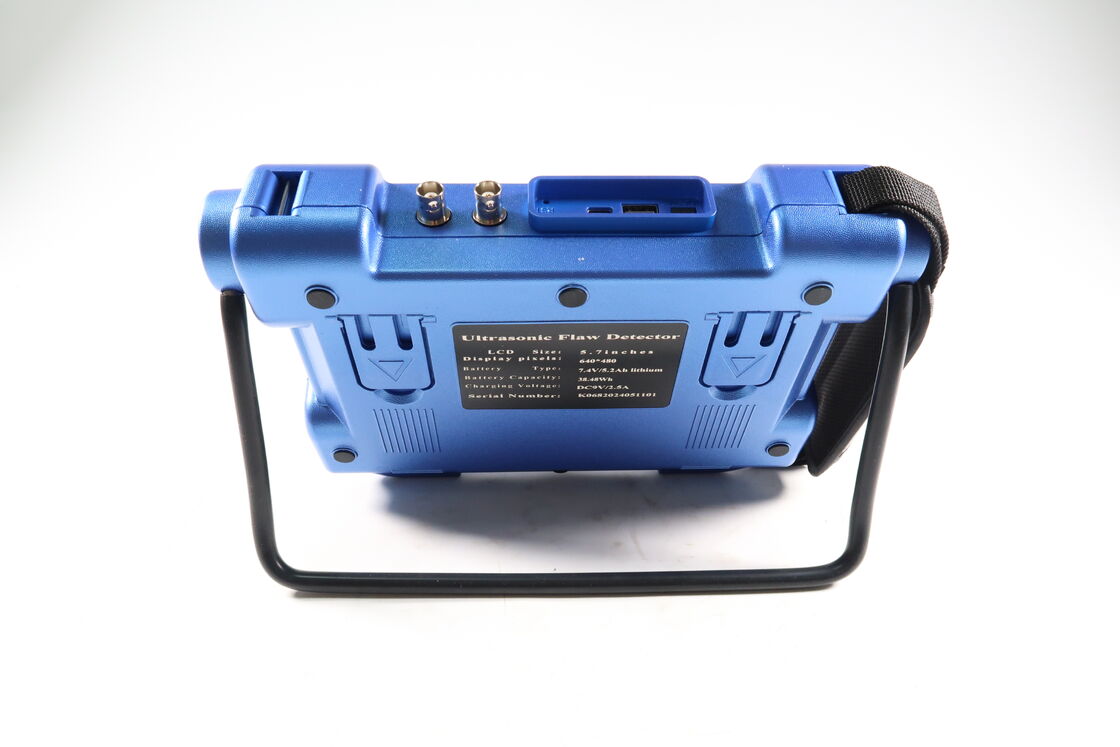

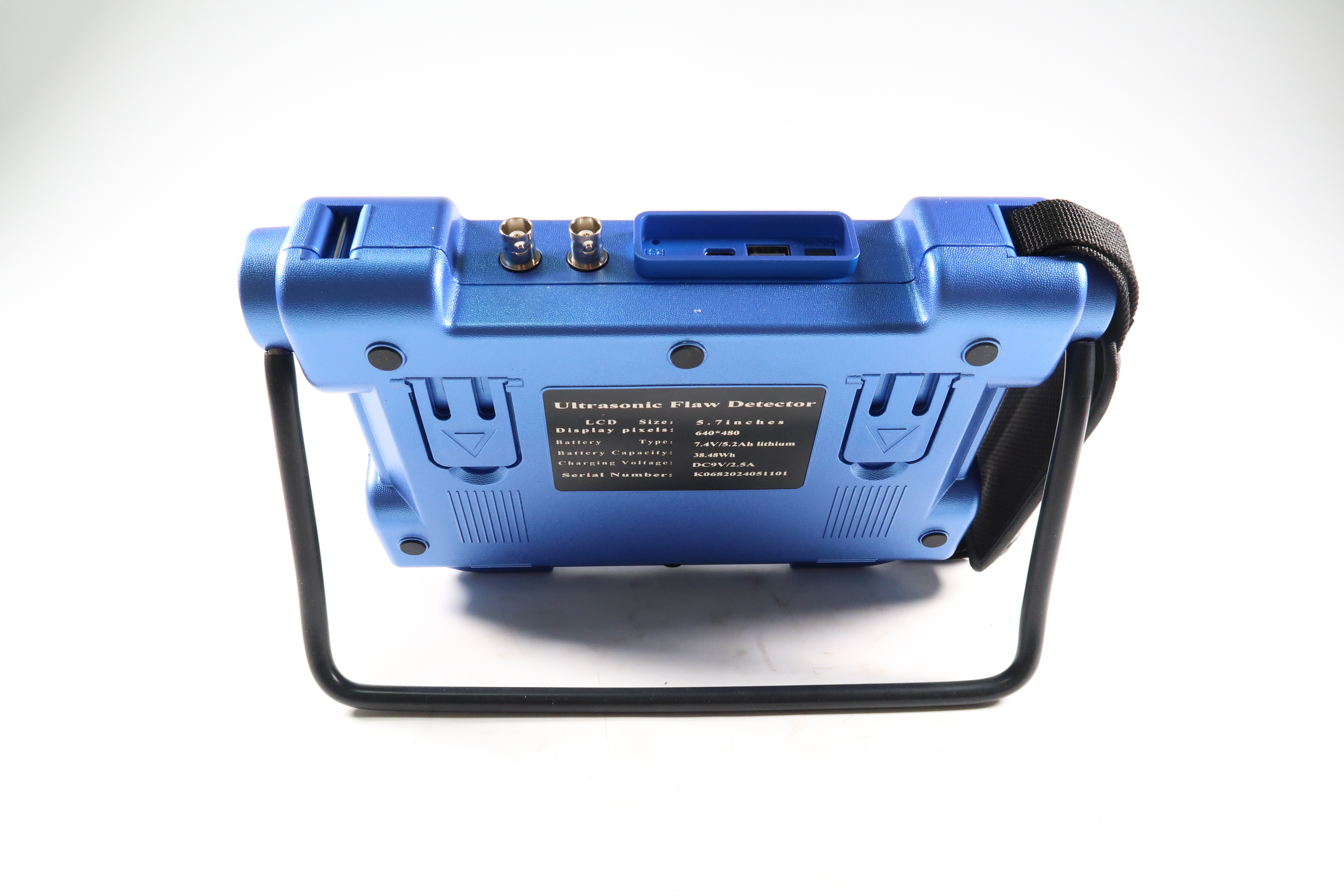

La coque métallique entièrement en aluminium est solide et durable, et les performances de blindage électromagnétique sont très bonnes.
Le support d'amortissement à 360 degrés et la gaine en caoutchouc sont faciles à utiliser.
Panneaux de verre trempé, extrêmement durs, résistants à l'usure et aux rayures
Je...Capture d'écran et rapport de détection de défaut PDF
Captures d'écran en temps réel de toutes les pages et rapports de détection de défauts, et les enregistrer en tant qu'images BMP sur disque U, qui peuvent être définis comme des images en couleur ou en gamme de gris.
Exportez le rapport de détection de défauts sous forme de fichier PDF et enregistrez-le sur un disque U pour une archivation et une impression faciles.
Tout le contenu du fichier PDF peut être personnalisé en fonction des besoins de l'utilisateur.
Les images BMP et les fichiers PDF peuvent être consultés sur un ordinateur ou un téléphone portable.
Je...Portée
Jusqu'à 15000 mm en acier; gamme sélectionnable en étapes fixes ou en variable continue.
Je...Pulsateur
L'énergie d'impulsion peut être sélectionnée parmi 100V, 200V, 250V, 300V, 350V, 400V et 500V.
La largeur d'impulsion est réglable de 0,1 μs à 0,5 μs pour correspondre aux sondes à fréquence différente.
Fréquence de répétition des impulsions réglable de 20 Hz à 2 KHz.
Amortissement sélectionnable entre 50Ω,150Ω,250Ω et 500Ω pour des performances optimales de la sonde
Sélection de la sonde: sonde à cristal simple, sonde à double cristal, sonde à angle spécial, sonde pénétrante, sonde d'escalade.
Je...Récepteur
Prélèvement: convertisseur AD à 16 chiffres à la vitesse de prélèvement de 320 MHz
Correction: demi-onde positive, demi-onde négative, pleine onde et RF
Largeur de bande analogique: capacité de 0,2 MHz à 20 MHz avec des gammes de fréquences sélectionnables (définies automatiquement par l'instrument) pour correspondre à la sonde pour des performances optimales.
Gain: de 0 à 110 dB réglable en étapes sélectionnables 0,1 dB, 2 dB, 6 dB.
Je...Portes
Deux portes entièrement indépendantes offrent une gamme d'options de mesure de la hauteur ou de la distance du signal en utilisant le déclenchement de pic.
Le mode écho à écho permet un positionnement précis des signaux extrêmement proches.
Port de démarrage: variable sur toute la plage affichée
Largeur de la porte: variable allant du début de la porte à la fin de la plage affichée
Hauteur de la porte: variable de 0 à 99% Hauteur de l'écran complet
Alarme: seuil positif/négatif avec flash LED.
Je...La mémoire
L'instrument dispose d'une mémoire de grande capacité intégrée et les données et les fichiers ne seront pas perdus en raison d'une panne de courant de l'instrument.
Mémoire de fichiers de 500 canaux pour stocker les paramètres d'étalonnage et de sonde.
Mémoire de 1000 fichiers de rapport d'onde pour stocker l'onde A-Scan et les paramètres.
Tous les fichiers peuvent être stockés, rappelés et effacés.
Les paramètres de canal et les fichiers de rapport peuvent être exportés via le disque U, et les informations peuvent également être stockées en quantités illimitées via la mémoire USB.
Je...Enregistreur vidéo
L'enregistreur vidéo est utile dans de nombreuses situations, il est très pratique pour ceux qui veulent analyser les activités de sondage plus tard.
L'instrument peut enregistrer le processus de test et l'enregistrer sous forme de fichier vidéo, qui peut être lu par l'instrument ou un logiciel spécial.et chaque fichier vidéo peut durer jusqu'à 5 minutes.
Si vous choisissez d'enregistrer le fichier vidéo sur le disque U, le nombre et la durée du fichier vidéo ne seront pas limités.
L'enregistrement et la reproduction du processus de test sont très pratiques pour les études et les analyses futures de la détection des défauts.
La lecture vidéo prend en charge les fonctions de pause, avance rapide, rebond rapide et arrêt.
Paramètres techniques:
- Plage de mesure: de 0 à 15000 mm, à vitesse d'acier
- Fréquence de répétition des impulsions allant de 20 Hz à 2000 Hz
- Vitesse du matériau: 1000 à 20000 m/s
- Fréquence de répétition des impulsions allant de 20 Hz à 2000 Hz
- Plage dynamique: plus de 40 dB
- Légèreté du système: horizontale: +/- 0,2% FSW,
Verticalement: 0,25% FSH, précision de l'amplificateur +/- 1 dB.
- Puissance de résolution: plus de 40 dB
- Sensitivité: plus de 50 dB ((trous à fond plat de 200 mmF2)
- Rejet (suppression): 0 à 80% de la hauteur de l'écran complet
- Bruit: inférieur à 10%
- Moniteurs de porte: deux portes indépendantes contrôlables sur toute la plage de balayage
- Gain: 110 dB max à une résolution sélectionnable 0.1, 1.0, 2.0, 6,0 dB.
- Largeur de bande (bande passante de l'amplificateur): 0,2 à 20 MHz
- Déplacement de l' impulsion: plus de 32 dB
- Délai d'affichage: -20 à 3400 μs
- Décalage/décalage zéro de la sonde: 0 à 99,99 μs
- Mode d'essai: écho par impulsion, double élément et transmission directe
- Pulsateur: Pulsateur à ondes réglable
- L'énergie de l'impulsion: 100V, 200V, 250V, 300V, 500V est sélectionnable
- Correction: demi-onde positive, demi-onde négative, pleine onde, RF
- Unités: pouces ou millimètres
- Connexions de transducteurs: BNC ou LEMO
- Besoins en énergie: lignes principales CA 100-240 VAC, 50-60 Hz
- Température de fonctionnement: -10°C à 50°C, température de stockage: -30°C à 50°C
Applications:
Ce détecteur de défauts ultrasonique est largement applicable dans les milieux industriels tels que les usines de fabrication, les chantiers de construction,et les installations de maintenance où l'intégrité des matériaux et des composants est critiqueIl est particulièrement efficace pour tester les métaux, les composites et les soudures à la recherche de fissures, de vides, d'inclusions et d'autres types de défauts qui pourraient compromettre la sécurité structurelle.L'intégration d'un système d'encodage facilite la mesure et le positionnement précis lors des inspections., améliorer la répétabilité et la fiabilité des résultats.
Le modèle TFD807C est idéal pour les occasions nécessitant un contrôle de qualité et une assurance de la sécurité rigoureux, y compris les industries aérospatiale, automobile, pétrolière et gazière et de production d'énergie.Il convient également aux inspections de maintenance de routine pour détecter les premiers signes de dégradation des matériaux avant qu'ils ne conduisent à une défaillance.Qu'il soit utilisé sur les chaînes de production d'usine ou lors d'inspections sur le terrain, le détecteur de défauts par ultrasons TMTeck assure une détection complète et précise des défauts,en soutenant ainsi la maintenance préventive et en réduisant le risque de temps d'arrêt coûteux.
En résumé, le détecteur de défauts à ultrasons TMTeck TFD807C combine des fonctionnalités avancées telles que la mise au point de profondeur dynamique, la largeur d'impulsion réglable,et une capacité de stockage étendue pour fournir une détection précise des défauts dans divers scénarios d'applicationSa polyvalence et sa fiabilité en font un outil indispensable pour les professionnels qui cherchent à maintenir des normes élevées de sécurité et de qualité dans leurs processus d'inspection.
Assistance et services:
Notre détecteur de défauts à ultrasons est conçu pour fournir des tests non destructifs précis et fiables pour une variété de matériaux et d'applications.,Nous offrons un soutien technique et des services complets.
Le support technique comprend l'assistance à la configuration, à l'étalonnage, aux mises à jour logicielles et au dépannage des appareils.Notre équipe d'experts est disponible pour vous guider dans le fonctionnement du détecteur de défauts pour maximiser la précision et l'efficacité dans la détection des défauts tels que les fissures, les vides et les inclusions dans les métaux et les composites.
Nous fournissons des mises à jour régulières du firmware pour améliorer les fonctionnalités et intégrer les dernières avancées en technologie de test ultrasonique.des services d'étalonnage sont disponibles pour maintenir la précision de votre appareil conformément aux normes de l'industrie.
Pour l'entretien et la réparation, nos centres de service sont équipés pour gérer tous les aspects de l'entretien des appareils, des inspections de routine aux réparations complexes.Nous recommandons des contrôles périodiques de maintenance pour s'assurer que le détecteur reste en parfait état de fonctionnement..
Des programmes de formation et des manuels d'utilisation détaillés sont fournis pour aider les utilisateurs à comprendre les caractéristiques et les capacités du détecteur de défauts à ultrasons.Ces ressources sont conçues pour améliorer la compétence des utilisateurs et promouvoir une utilisation sûre et efficace de l'équipement.
Notre engagement est de vous soutenir tout au long du cycle de vie de votre détecteur de défauts à ultrasons,veiller à ce que vous receviez le plus haut niveau de service et d'expertise technique pour vos besoins d'essais non destructifs.
