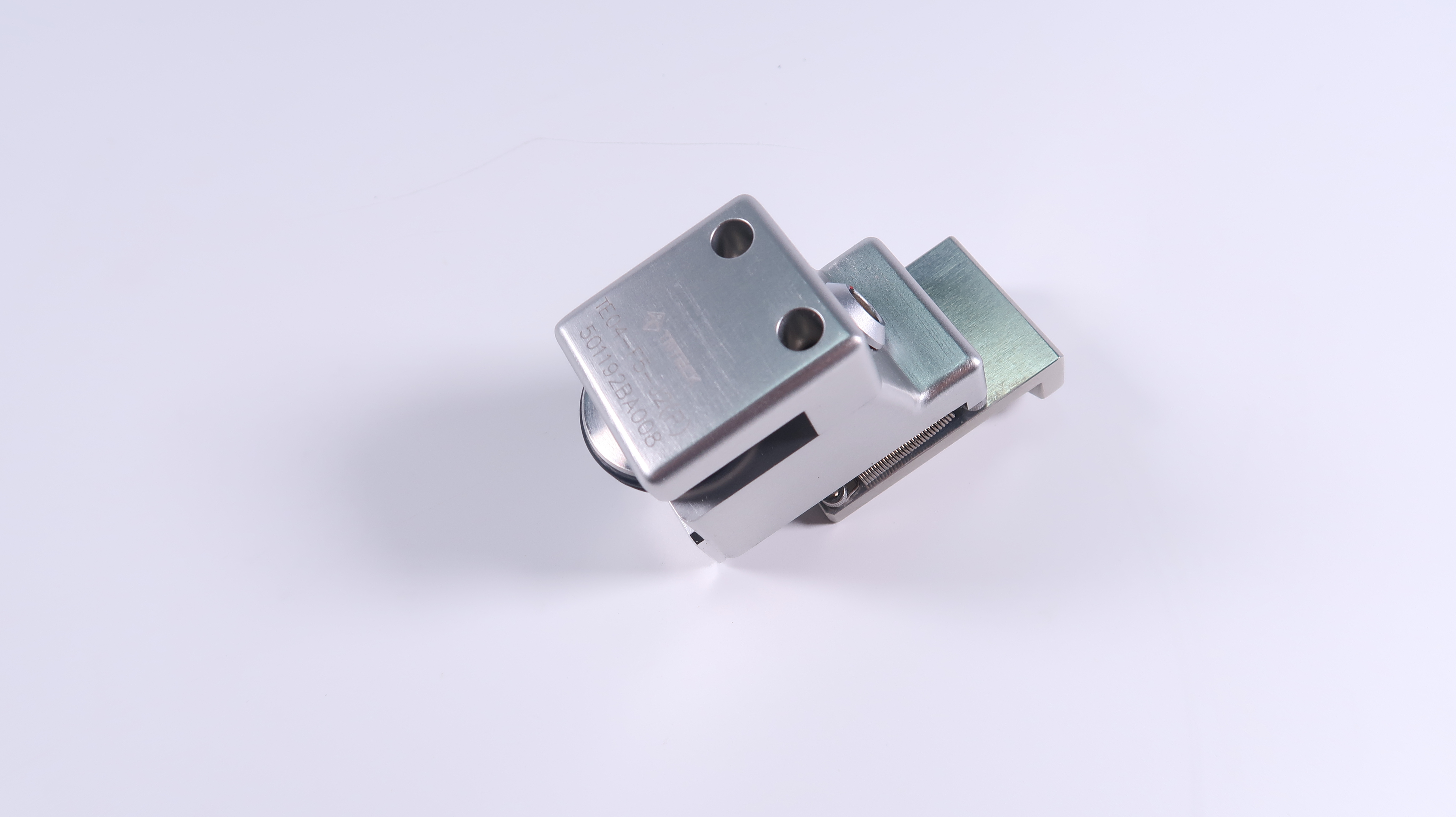

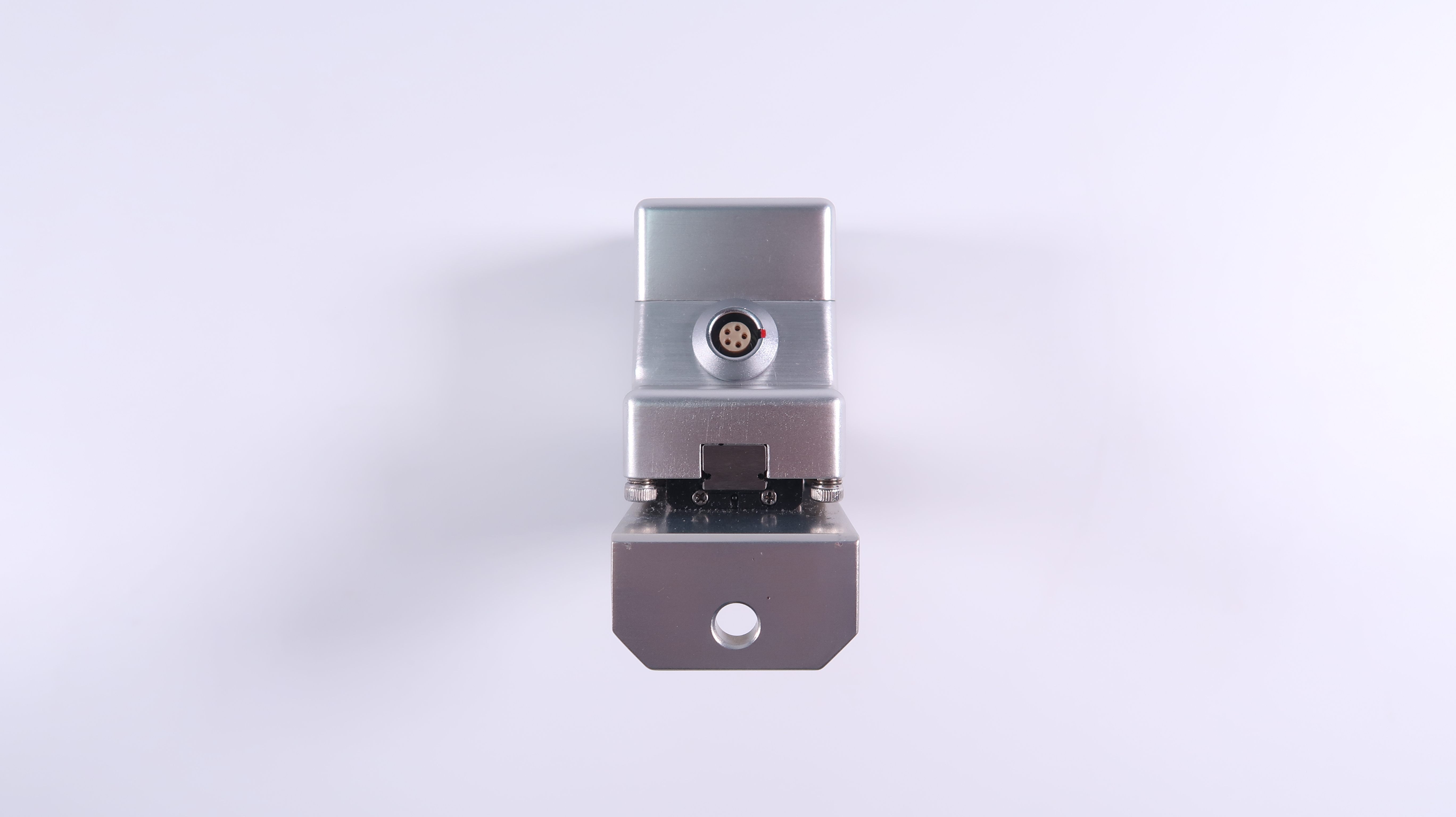

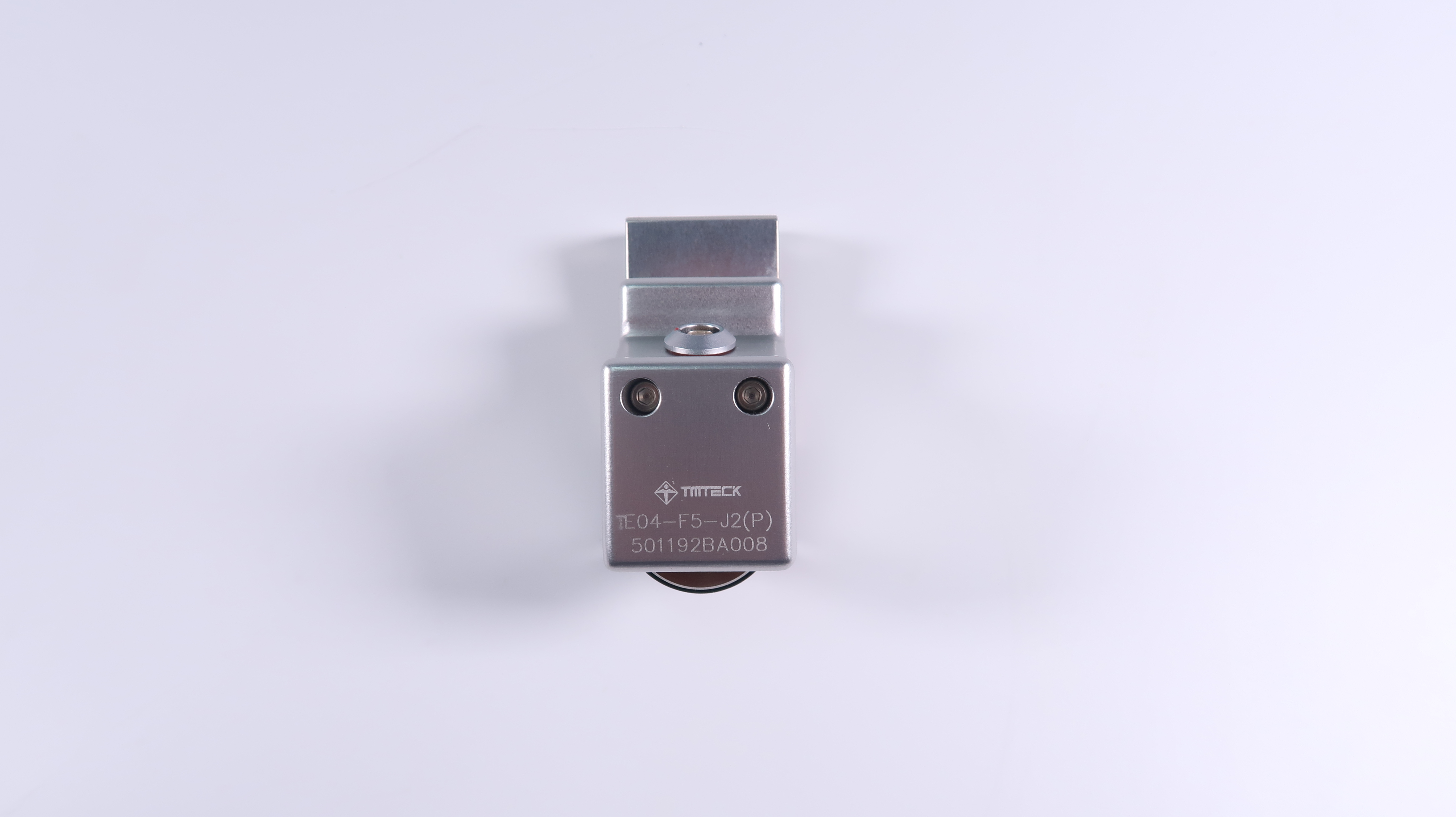

Cadre en aluminium léger avec encodeur TE-04 de longueur personnalisable

TE-04 ENCODEUR UNIVERSEL TMTECK compatible avecScanner HSMT-Compact

Le HSMT-Compact est un scanner encodé manuel à un axe. Il est notamment léger et petit, et également polyvalent. Il peut être utilisé (avec jusqu'à 4 sondes) sur des plaques et pour des scans circonférentiels sur des tuyaux aussi petits que des tuyaux de 4,5 pouces de diamètre extérieur.

Aperçu

Le HSMT-Compact est un scanner encodé manuel à un axe, léger, petit et polyvalent. Il peut être utilisé - avec jusqu'à quatre sondes - sur des plaques et pour des scans circonférentiels sur des tuyaux aussi petits que des tuyaux de 4 pouces de diamètre nominal (4,5 pouces de diamètre extérieur). La longueur du scanner peut être modifiée et le cadre peut s'étendre en dehors de la limite des roues, offrant une configuration bien adaptée aux endroits difficiles d'accès tels que les soudures tuyau-composant.

Le HSMT-Compact complète la famille HSMT. Alors que les HSMT-Flex et HSMT-X03 sont conçus pour l'inspection des soudures de construction, le HSMT-Compact est conçu pour l'inspection des soudures de maintenance.

Le kit HSMT-Compact comprend :

• Cadre du scanner avec poignées
• Barres de cadre supplémentaires : 400 mm (16 po) et 600 mm (24 po)
• Quatre roues magnétiques recouvertes de plastique
• Encodeur à roue étanche à ressort

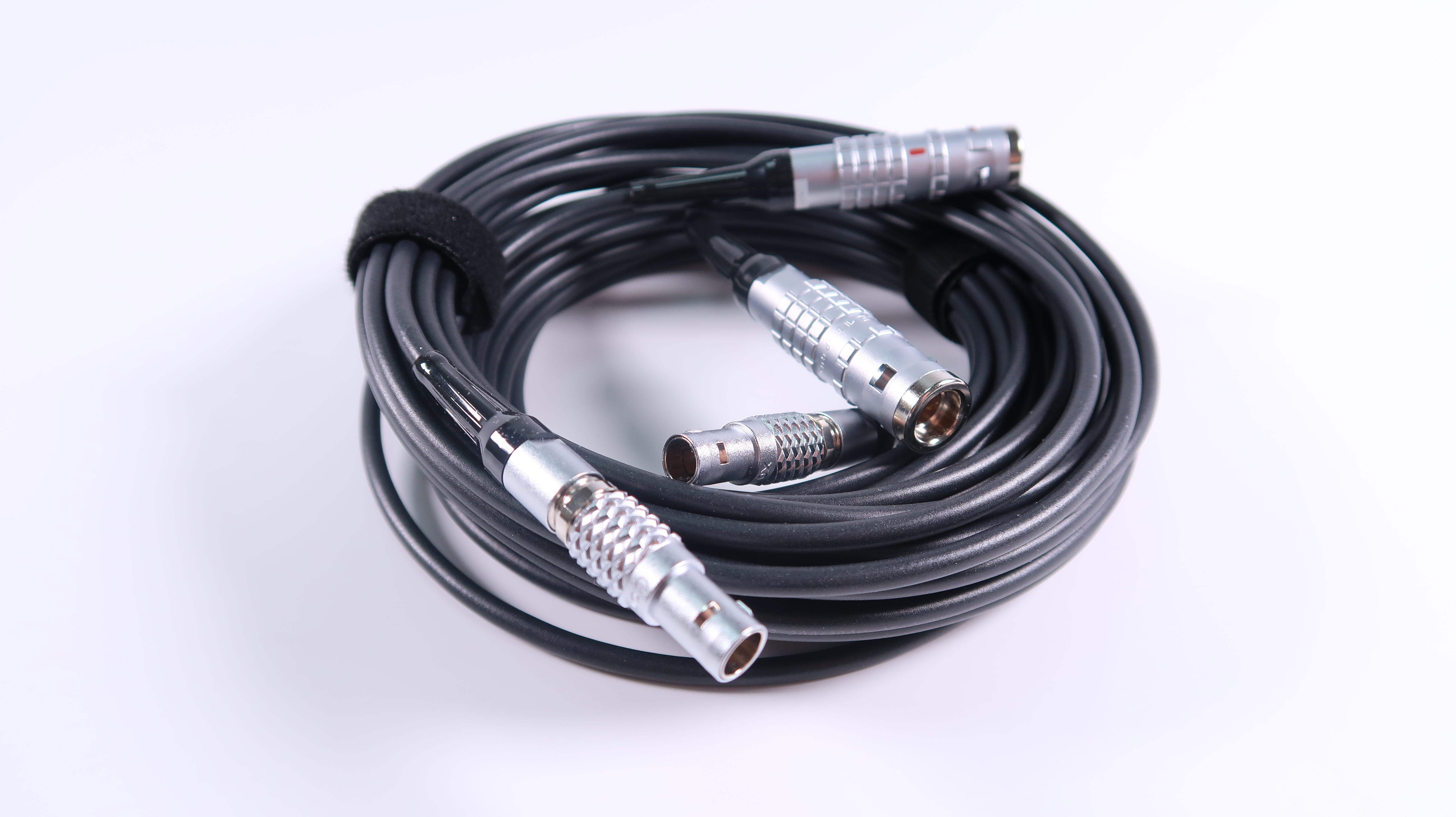

• Encodeur compatible TE-04 avec câble de 5 m
• Quatre supports de sonde à 90 °
• Quatre bras à ressort (SLA)
• Quatre étriers TOFD/PE (31,75 mm)
• Deux étriers à réseau phasé (40 mm)
• Tuyaux et accessoires d'irrigation
• Deux règles métriques/US

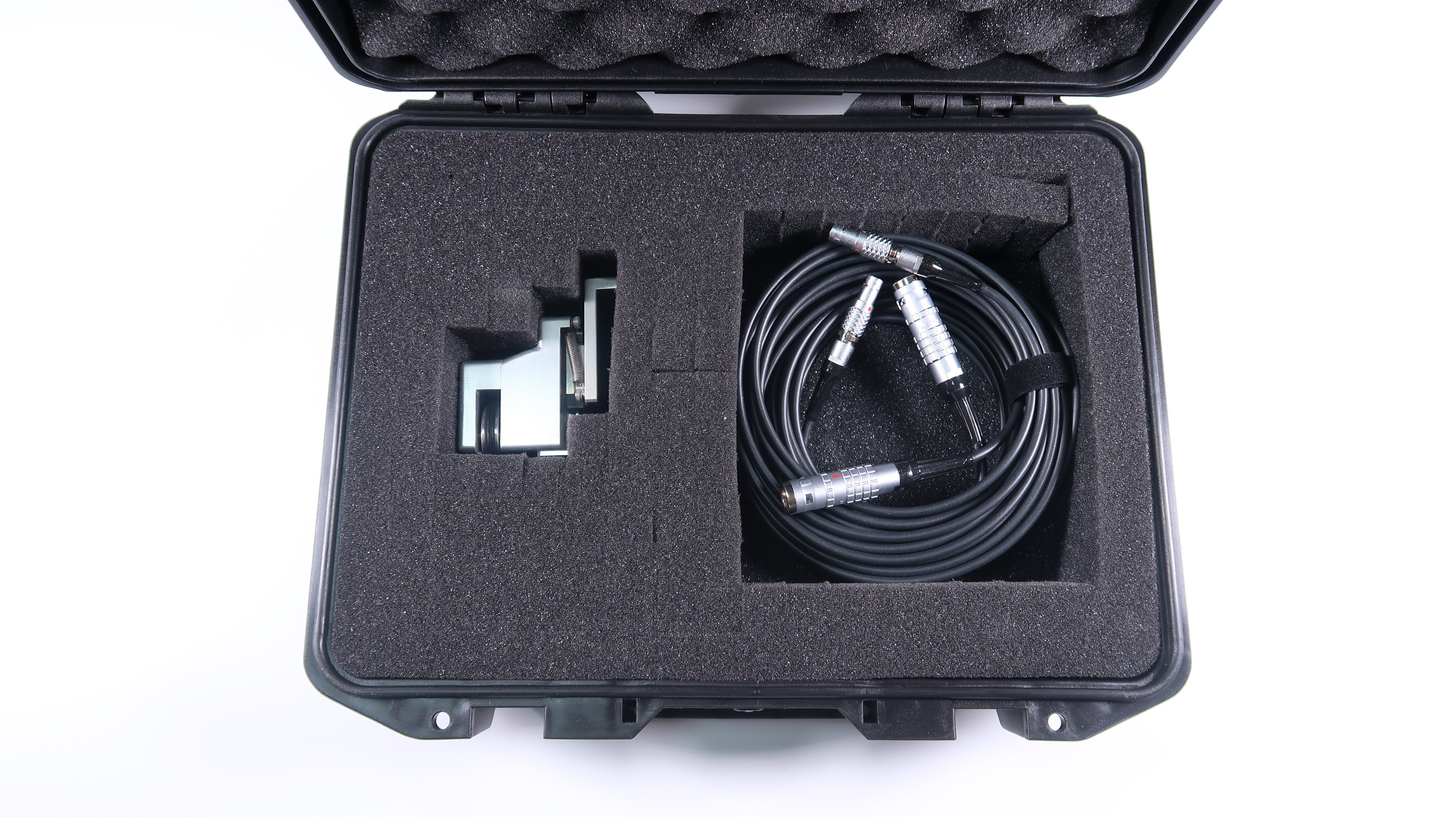

• Mallette de transport rigide

Une configuration typique comprend deux sondes à réseau phasé et une paire de sondes TOFD, pour se conformer au code ASME.

D'autres configurations incluent :

• 1 paire de sondes TOFD
• 2 paires de sondes TOFD
• 2 sondes PA

Caractéristiques

• Scan circonférentiel sur des tuyaux de 4 pouces de diamètre nominal (4,5 pouces de diamètre extérieur), ou plus
• Les roues magnétiques maintiennent l'unité contre une surface d'inspection ferromagnétique.
• Cadre en aluminium léger avec longueur personnalisable
• La conception du cadre permet de positionner les sondes à l'extérieur des roues.
• Supporte jusqu'à 4 sondes sur des tuyaux ou des surfaces planes
• Positionnement de sonde entièrement réglable
• Supports de sonde à ressort indépendants
• Encodeur à ressort étanche
• Poignées amovibles
• Œillet pour la fixation d'une ombilicale ou d'une longe
• Collecteur d'eau intégré dans le cadre du scanner
• Règles métriques/US sur le scanner pour une mesure facile de la séparation des sondes
