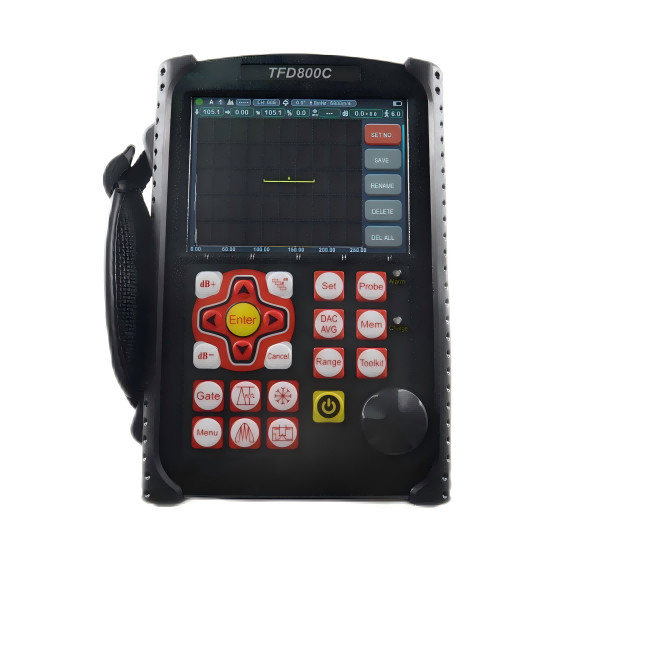

Détecteur de défauts par ultrasons TFD800C Plus

Détecteur de défauts par ultrasons TFD800C PLUS

★Le dialogue interactif convivial aide les opérations telles que l'étalonnage, ce qui rend le- des véhicules, etc.

★Tous les outils dont vous avez besoin:Diagramme de soudage,et ainsi de suite

★Fréquence de répétition des impulsions:1autres2Un réglage de précision de 1000 Hz, un balayage à grande vitesse, rien à manquer.

★Rapport signal/bruit élevé, écho clair et stable, conception anti-bruit, parfait pour les conditions de travail difficiles.

★10L'échantillonnage à grande vitesse permet d'obtenir un meilleur schéma d'écho avec tous les détails.

★L'écran est transparent et en couleurs, l'interface utilisateur est très simple.

★Un stockage de données USB illimité.,PDF rapports de sortie.

Les spécifications

• Portée: 0 à 10000 mm, à vitesse d'acier
• Vitesse du matériau: 1000 ‰ 10000 m/s
• Fréquence de répétition de l'impulsion:10-2000 Hz
• Plage dynamique: ≥ 38 dB
• Linearité: horizontale: +/- 0,2% FSW, verticale: 0,25% FSH, précision de l'amplificateur +/- 1 dB.
• Puissance de résolution:> 40 dB (5P14)
• Résidu de sensibilité: > 65 dB
• Rejet (suppression): 0 à 80% de la hauteur de l'écran complet
• 500 indépendance de configuration, tout critère peut être entré librement, nous pouvons travailler dans la scène sans bloc de test;
• Grande mémoire de 1000 A graphique
• Mode d'essai: écho par impulsion, double élément et transmission directe
• Types de sonde: simple droite, simple angle, ligne droite, ligne droite, traversée, rampante, surface
• Moniteurs de porte: deux portes indépendantes contrôlables sur toute la plage de balayage
• Unités: pouces ou millimètres
• Besoins en énergie: lignes principales CA 100-240 VAC, 50-60 Hz
• Délai d'affichage: -20 à 3400 μs
• Décalage/décalage zéro de la sonde: 0 à 99,99 μs
• Accumulateur à lithium-ion rechargeable interne de 7,2 V à 5600 mAh
• 10 heures de temps de fonctionnement nominal en fonction de la luminosité de l'écran
• 4 heures de charge typique
• H × W × D ((mm):240 × 170 × 38 (mm)
• Poids:10,0 kg
• Température de fonctionnement: -10 à 50 °C
• Température de stockage: -30 à 50 °C
• Énergie d'impulsion: 200V, 300V, 400V, 500V sélectionnables
• Correction: demi-onde positive, demi-onde négative, pleine onde, système RF
• Moniteurs de porte: deux portes indépendantes contrôlables sur toute la plage de balayage
• Sensitivité: 110 dB max à une résolution sélectionnable de 0.1, 1.0, 2.0, 6,0 dB.
• Connexions de transducteurs: BNC ou LEMO

C' est amusant.Les projets

• Affichage automatique de l'emplacement précis du défaut ((Passe d,niveau p,distance s,amplitude,sz dB,ф).
• dimensionnement des défauts: dimensionnement automatique des défauts en utilisant AVG/AVG ou DAC, rapprochement des rapports d'acceptation ou de rejet des défauts.
• Étalonnage automatique du transducteur: point zéro, angles, bord avant et vitesse du matériau.
• Convient à faire et à utiliser DAC et AVG pour évaluer l'écho, la courbe peut être modifiée et compensée.
• En connectant le disque U, l'unité peut obtenir une mémoire illimitée, des rapports PDF et un système Upadte.
• Diagramme de soudage.
• Il y a 15 normes dans l'unité.
• AWS D1. Je vous en prie.1.
• Fonction de correction de surface courbée.
• Fonction de mesure de la hauteur de fissuration.
• Porte d'agrandissement: répartition de la portée de la porte sur toute la largeur de l'écran.
• Fonction de gain automatique
• Enveloppe: affichage simultané de l'analyse A en direct à une fréquence de mise à jour de 60 Hz et enveloppe de l'affichage de l'analyse A.
• Retenir le pic: comparer les formes d'onde des pics gelés aux A-Scans en direct pour interpréter facilement les résultats des tests.
• Scan Freeze: Le freeze d'affichage contient les données de forme d'onde et de trajectoire sonore.
• Alarme: bip et LED.
• L'horloge en temps réel.
• Remplissez l'écho.
• Marque de capture.
• Couleur écho à l'intérieur de la Porte.

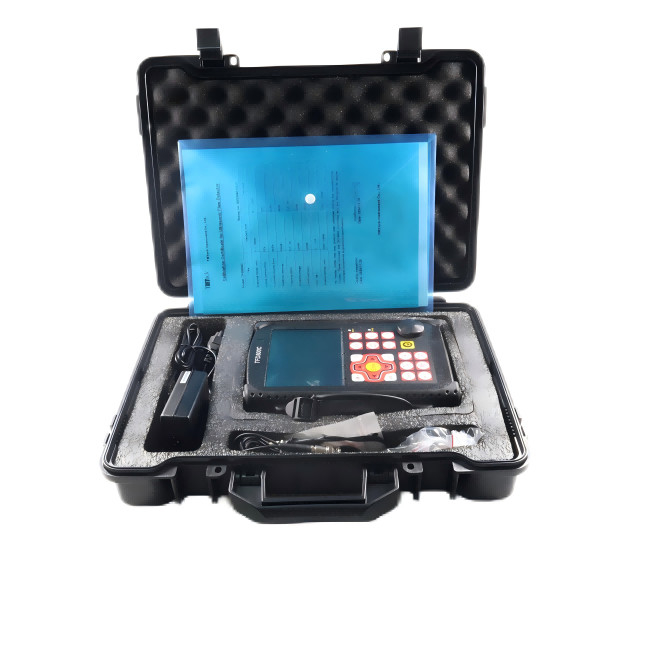

Paquet d'instruments de base

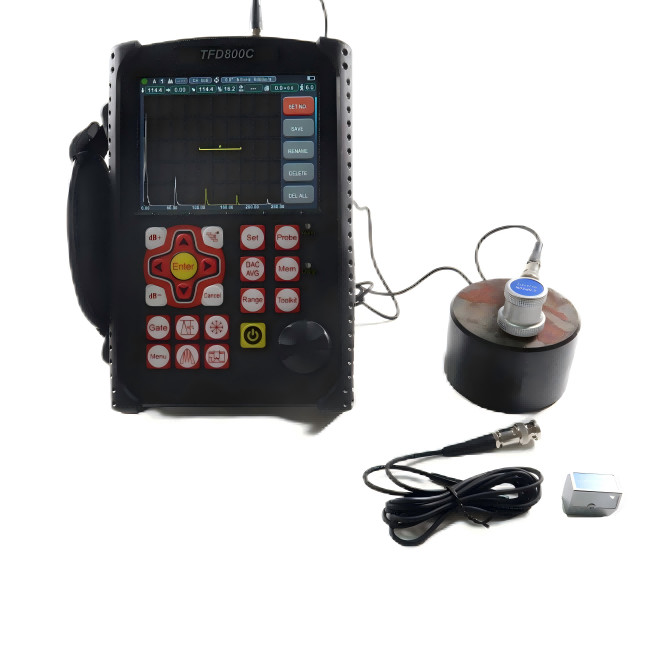

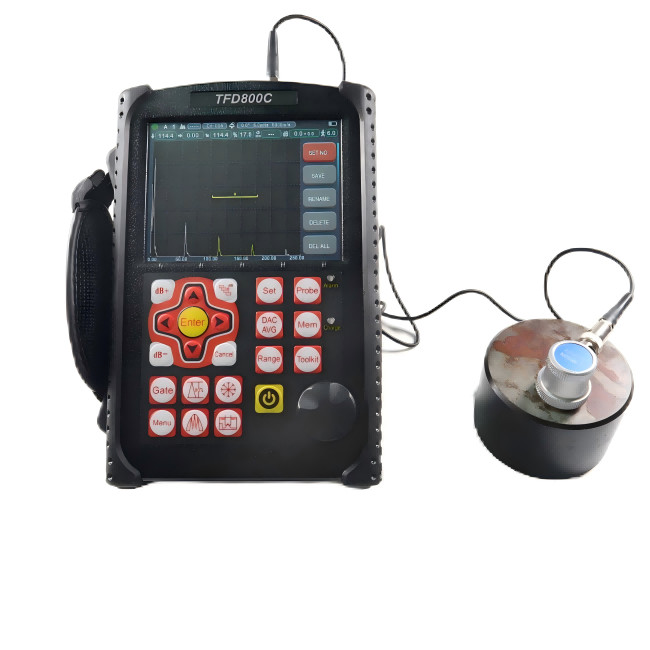

• Détecteur de défauts à ultrasons portable
• Transducteur de faisceau droit (4 MHz, Φ10)
• Transducteur de faisceau d'angle (4 MHz, 8 mm × 9 mm, 60°)
• Cable d'interconnexion pour le transducteur (Q9-C5, ou optionnellement C9-C5)
• Batterie rechargeable au lithium-ion, 8 ampères par heure
• Énergie/unité de charge
• Manuel d'utilisation en anglais
• Logiciel d'application
• - Une ceinture
