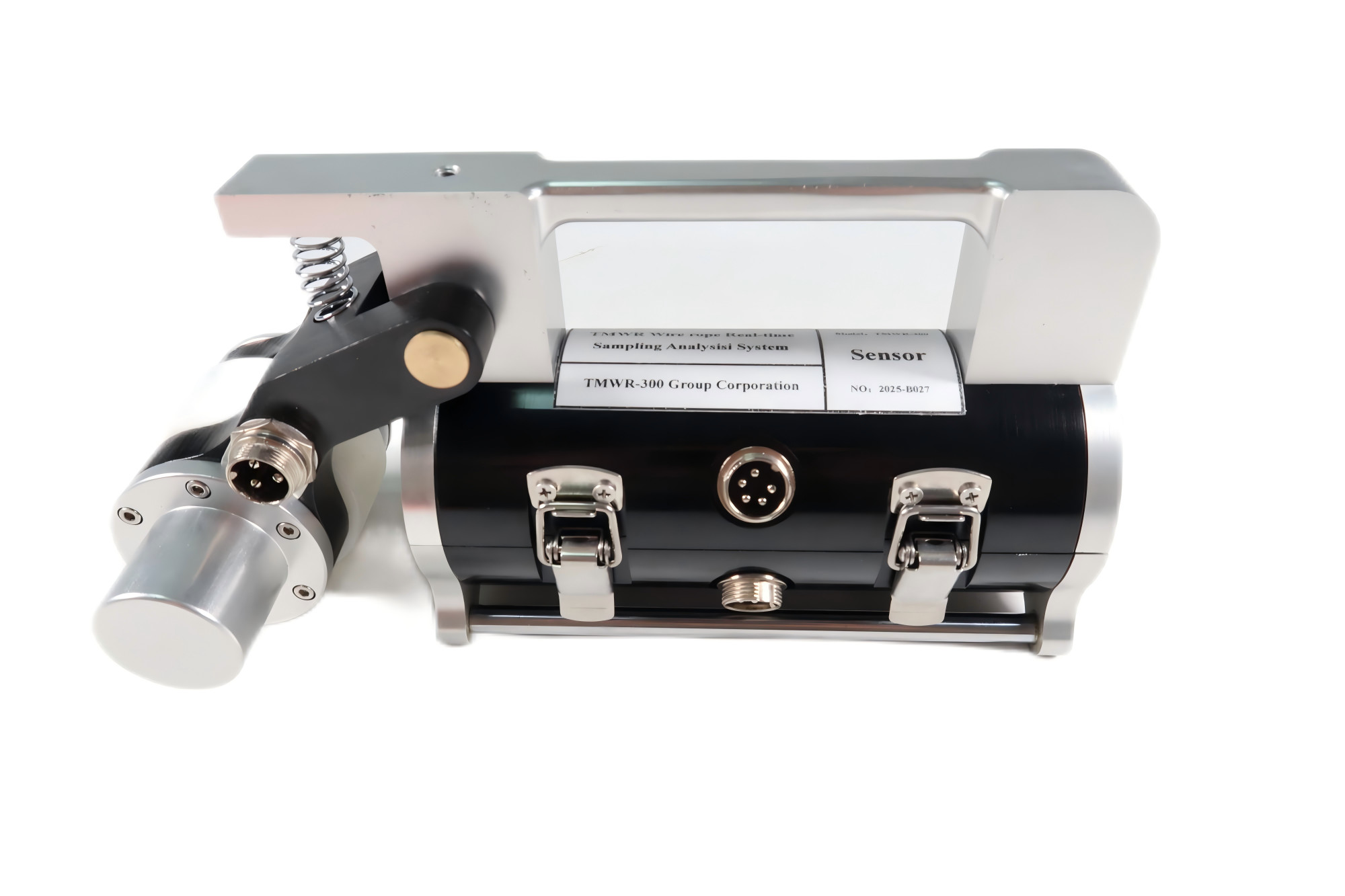

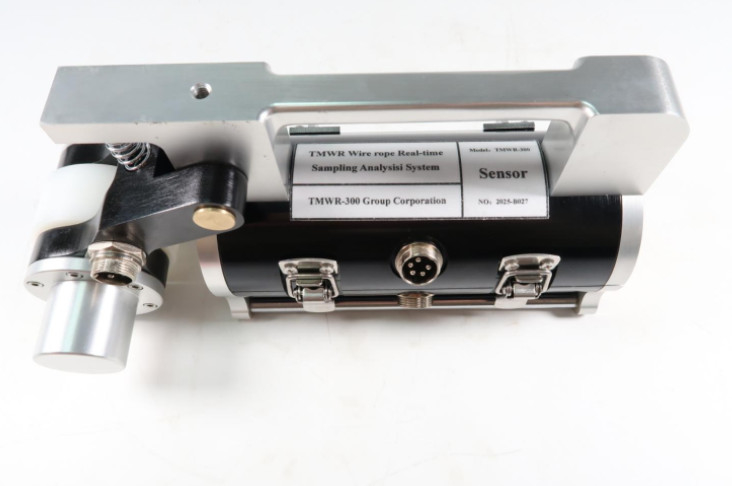

détecteur de défauts de câbles TMWR-300

Détecteur de défauts de câbles TMRW-300

Une., produit l'introduction

◆ les tests en ligne de la corde et du fil de fer peuvent modifier la fonction de la rupture, de l'usure, de la corrosion, de la déformation, des brins lâches, du fil de fer, du matériau et d'autres défauts.

◆Les résultats de l'essai peuvent répondre à différentes normes de l'industrie a également la forme de fils cassés et le nombre de fils cassés zone de défaut et la superficie totale de base du rapport d'acier de l'affichage.

◆ l'analyse directe par échantillonnage à l'aide d'une interface USB, avec alarme acousto-optique en ligne et fonction de résultats en temps réel.

◆ structure circulaire du capteur, environnement circonférentiel, magnétisation axiale, magnétisation instantanée de la corde de fil à saturation.

◆ détection du Chuai à l'aide d'un boîtier en alliage d'aluminium, imperméable à l'eau, à la poussière, à l'impact et à l'humidité.

◆ fonctionnement stable, performances fiables, haute précision, forte capacité anti-interférence, précision des données.

◆ Le logiciel s'adapte au système d'exploitation Windows98 / 2000 / XP / Vista/windows7.

◆ Selon les dispositions de la loi nationale sur les mesures et la loi nationale sur la sécurité de la production, chaque instrument par les instituts nationaux de métrologie,conformément à la norme américaine ASTM1571 en tant qu'inspection par un tiers, et délivrer le rapport d'essai, obtenir une qualification juridique.

◆Il est largement utilisé dans les mines, les téléporteurs, les équipements de levage, les ascenseurs, les machines portuaires, les ponts de câble, etc.

Deux: la technologie de base et juridique qualification

1 instruments virtuels: fil de fer incertitude infinie.directement prélevés et traités par ordinateur, pour ne pas manquer, pas faux, comme regarder des films, balayage complet du fil d'acier, le résultat est précis, répétable.

2 trois instruments: selon les réglementations de câbles dans les différents secteurs de la démolition des normes nationales, l'application des produits de qualité, quantitative,positionnement électromagnétique, test non destructif en ligne de câbles cassés, corrosion interne et externe, abrasion, changements de surface métallique de la section transversale, brins lâches, fil de saut, déformation,anomalies matérielles telles que des défauts.

3 instruments juridiques: selon les règlements de l'État de mesure et la loi nationale sur la sécurité de la production, chaque instrument par les instituts nationaux de métrologie,selon la norme américaine ASTM1571-2006 des États-Unis et GB/T21387-2008 en tant qu'inspection par un tiers, et délivrer le rapport d'essai, obtenir une qualification juridique.

Trois, trois. indicateurs techniques

◆Toute la série d'essais de la plage de diamètres des câbles: diamètre 1,5 - 300 mm (nécessité de configurer différents capteurs de série).

◆La vitesse relative du capteur et de la corde de fil: 0 à 6 m/s.

◆Le manche de guidage et le câble du capteur d'écart sont les meilleurs: 2 à 6 mm, permettant l'écart: 0 à 15 mm.

Fil cassé défaut Je ne sais pas. capacité de détection

◆ Qualitatif: taux de précision de détection d'une concentration unique de fil cassé de 99%.

◆Quantitative: une concentration unique de câbles cassés permettait à un rootator d'avoir une erreur de jugement équivalente.

◆La concentration unique de câbles cassés ne dépasse pas 100 fois la précision de détection d'erreur est supérieure ou égale à 92%.

Quantitatifs taux de variation de surface de la section métallique ((LMA)

◆La sensibilité de l'erreur de répétabilité de détection: ± 0,055%.

◆L'erreur admissible de l'indicateur de précision de détection: ± 0,2%.

◆Capacité de détection de la position (L): erreur en pourcentage pour détecter la longueur: + 0,2%.

◆Alimentation électrique: alimentée par batterie 5V.

◆Poids du capteur: spécifications communes < 10 kg.

◆Température ambiante: -10 °C à 40 °C, humidité relative: pression atmosphérique: 86 à 106 Kpa ≤ 85%.

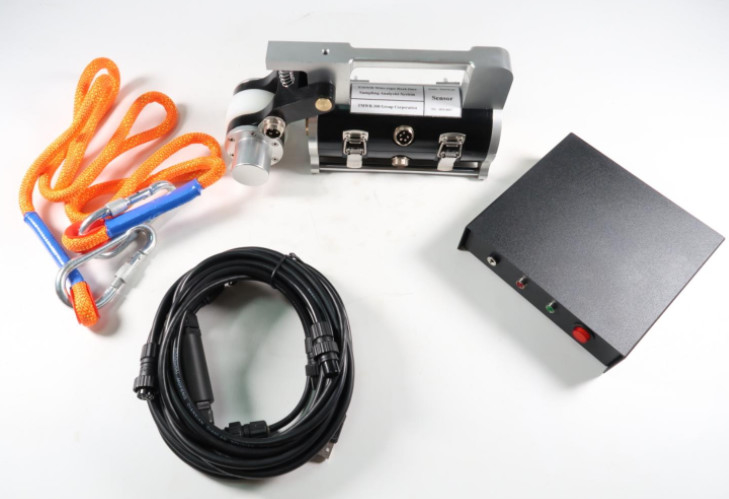

Quatre, la configuration du système et type

1 fil de câble de 8 à 54 mm de diamètre

2 détecteur de défauts de câbles de type ordinateur général
