Tm282 échelle d'épaisseur par ultrasons avec balayage A & B / par revêtement / logiciel

Le détecteur d'épaisseur par ultrasonsTM282 avecScan A&B/ Par revêtement / Logiciel

Description du produit

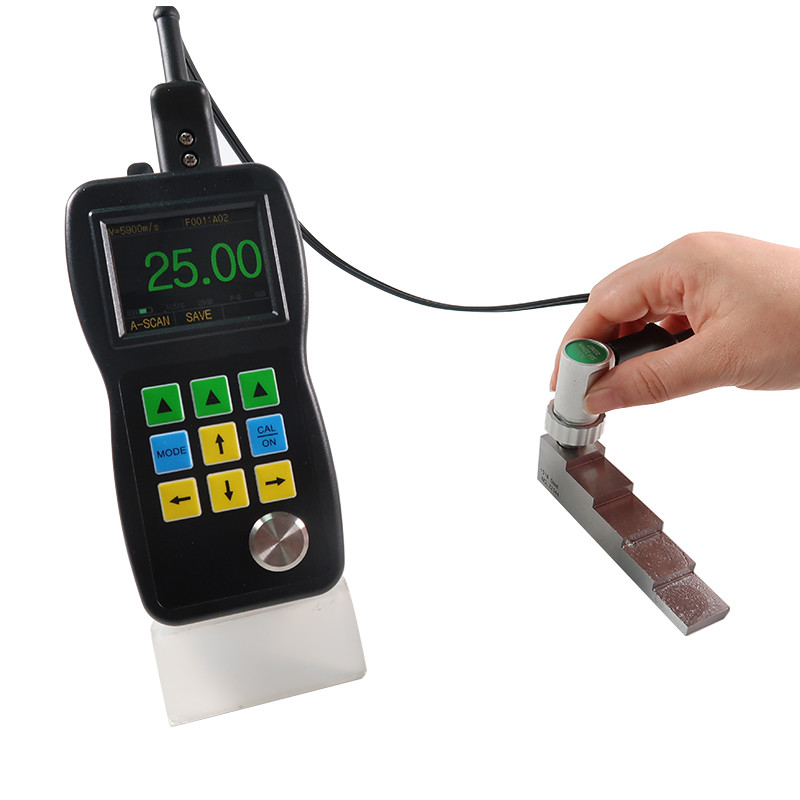

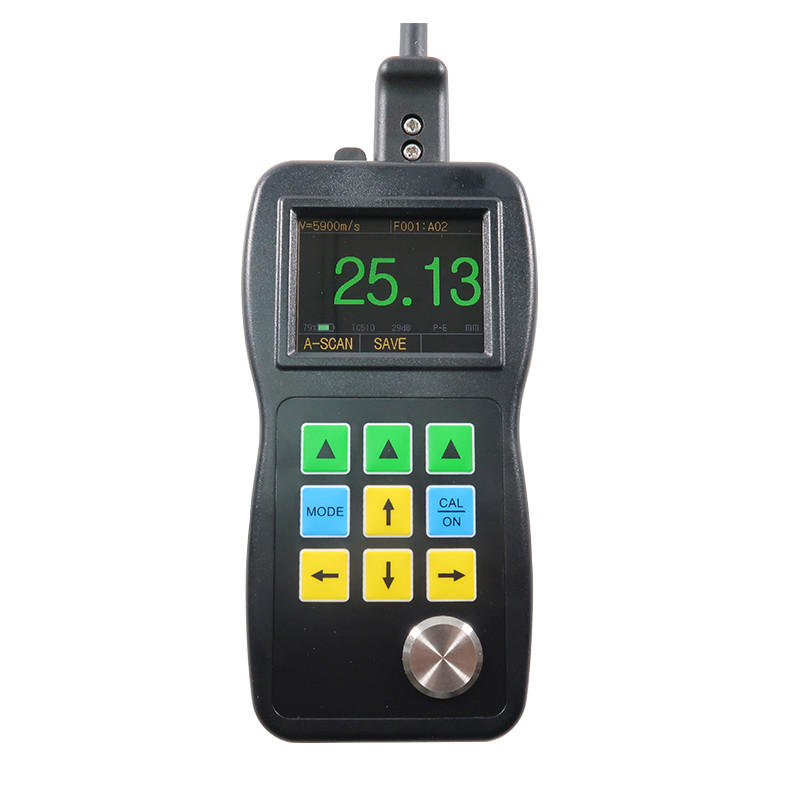

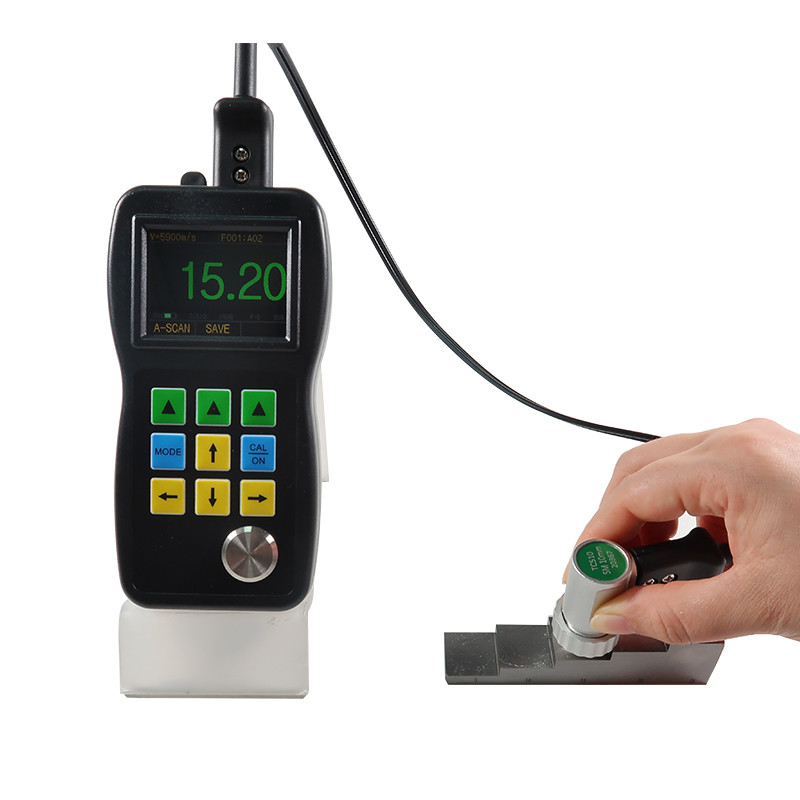

TM282 Écran couleur avec mesureur d'épaisseur à ultrasons A/B-Scan Professionnel dans la résolution de diverses mesures d'épaisseur difficiles

Caractéristiques:

2.4 ¢ OLED couleur, 320 x 240 pixels, contraste d'affichage 10,000:1

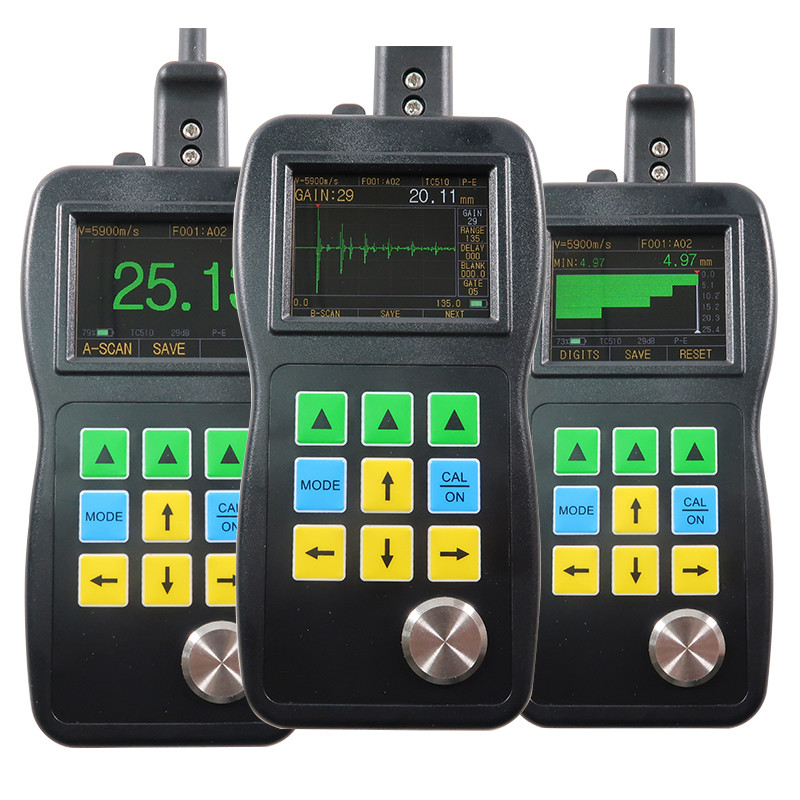

A-scan couleur en direct

Les utilisateurs pouvaient voir directement la forme d'onde couleur du son ultrasonique (ou A-scan) sur l'écran, ce qui est très important pour les occasions où nous devons vérifier la justesse des résultats des tests.Dans de nombreux cas, les résultats des tests sont erronés, voire non corrects.On pourrait trouver les causes facilement à travers le scan A. Ajustez les trois paramètres de GAIN, BLACKING, GATE, et alors on obtiendra les bonnes lectures.

Scanner en couleur B

TM282 jauge d'épaisseur a fonction de base de temps B-scan. déplacer la sonde le long de la surface de la pièce, puis le profil de la section transversale de l'affichage de la pièce,utilisation pour observer le contour inférieur de la pièce à usiner.Il pourrait être automatiquement capturer une valeur minimale de l'image B-scan, et indiquer la position du minimum par un triangle rouge.Vous pouvez voir n'importe quelle valeur d'épaisseur de point de l'image B-scan en déplaçant le pointeur.

Par la fonction de revêtement Pas besoin de perdre du temps pour enlever le revêtement

TM282 a cette fonction largement acclamée. Il est réalisé en mesurant les deux surfaces inférieures continues du substrat. Ce mode a également plus d'avantages:

1Exemption de calibrage nul

2. Haute stabilité, la valeur de mesure n'est pas influencée par la pression de la sonde, l'épaisseur de la couche d'accouplement et la poussière de surface de la pièce.

3Je ne suis pas à la hauteur.

Le pouvoir-Fonction de coupe

Si vous n'utilisez pas l'appareil pendant une longue période, vous pouvez appuyer sur ce bouton pour économiser de l'énergie, ce qui prolonge la durée de vie de la batterie.

Plus pratique

Différence/taux de réduction:Le mode différence affiche la différence entre la valeur réelle et la valeur normale.L'application typique est de mesurer le matériau métallique qui est dû à la flexion et devient mince.

Affichage des informations:LOS, min, max, grande lecture tout en affichant min en même temps, vitesse, zéro, étalonnage, unités, gel, décongel, % de durée de vie de la batterie restante, gain - faible, std, haut, écho à écho symbole

Max./Min. Capture:Dans ce mode, l'épaisseur actuelle, l'épaisseur minimale et l'épaisseur maximale seront affichées sur l'écran en même temps.

Mode d'alarme:Changement dynamique de la couleur des relevés d'épaisseur en cas d'alarme.

Taux de mise à jour:Sélectionnable 4Hz, 8Hz et 16Hz. 4Hz pour une application ordinaire, lorsque vous avez besoin d'un balayage rapide, comme la mesure de haute température, vous pouvez choisir une fréquence de mise à jour plus élevée.

Disponible en plusieurs langues:Chinois, anglais, espagnol, allemand.

Écho à Écho:Ne mesure que l'épaisseur du métal (ignorant la peinture et les revêtements)

Enregistreur de données:99999 enregistreur de données d'épaisseur avec point d'identification dans les fichiers linéaires ou en grille (400 fichiers)

Résultats:Connecteur à pleine vitesse USB 2.0.

Taille:Le nombre total d'unités d'un même type de véhicule doit être égal ou supérieur à:

Poids:285 g

Température:Évaluation de la température: -10°C à 50°C

Probe de type TM510

La sonde est le cœur de l'instrument, TMTeck possède la technologie de production de sonde leader au monde.d'une épaisseur n'excédant pas 1 mm, la conception pratique de la sonde et du câble séparés, indépendamment des coûts pour créer une haute qualité.

La différence entre le TM282Série de mesureurs d'épaisseur par ultrasons

Spécifications du TM282DL échelle d'épaisseur par ultrasons

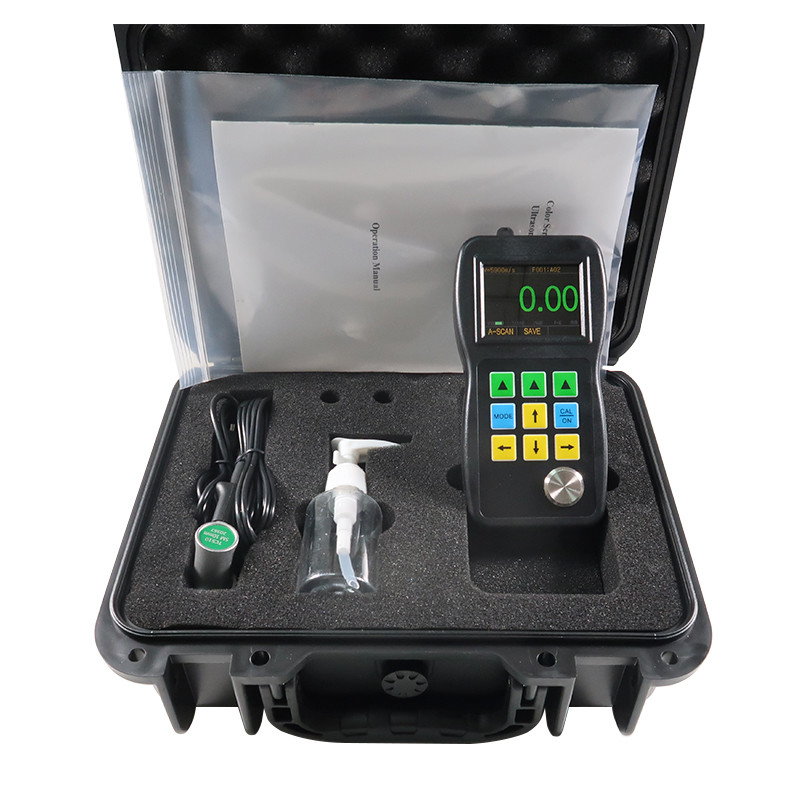

Délivrance standard TM282DL

TM282Spécifications de la sonde/du transducteur
PIC	Modèle	Le type	Fréquence	Diamètre de contact	Mesure Portée	Plage de température
	Le PT-08	La norme TM282	5 MHz	11 mm	0.8 à 100.0 mm	-10 à 70°C
	TM510	La norme TM282D/DL	5 MHz	13.5 mm	1.2 à 200.0 mm	-10 à 70°C
	TM550	Tubes de petite taille	5 MHz	5 mm	00,8 à 60 mm	-10 à 70°C
	Le ZT-12-2	Fer à fondre	2MHz	17 mm	4.0 à 508 mm	-10 à 70°C
	Le PT-06	Tubes de petite taille	7.5 MHz	8 mm	0.8 à 30 mm	-10 à 70°C
	Le PT-04	Le bout des doigts	10 MHz	6 mm	0.7 à 12 mm	-10 à 70°C
	GT-12-2	Température élevée	5 MHz	15 mm	4 à 80 mm	-20 à 300°C
	GT-12 à 4	Température élevée	5 MHz	15 mm	4 à 80 mm	-20 à 550°C
