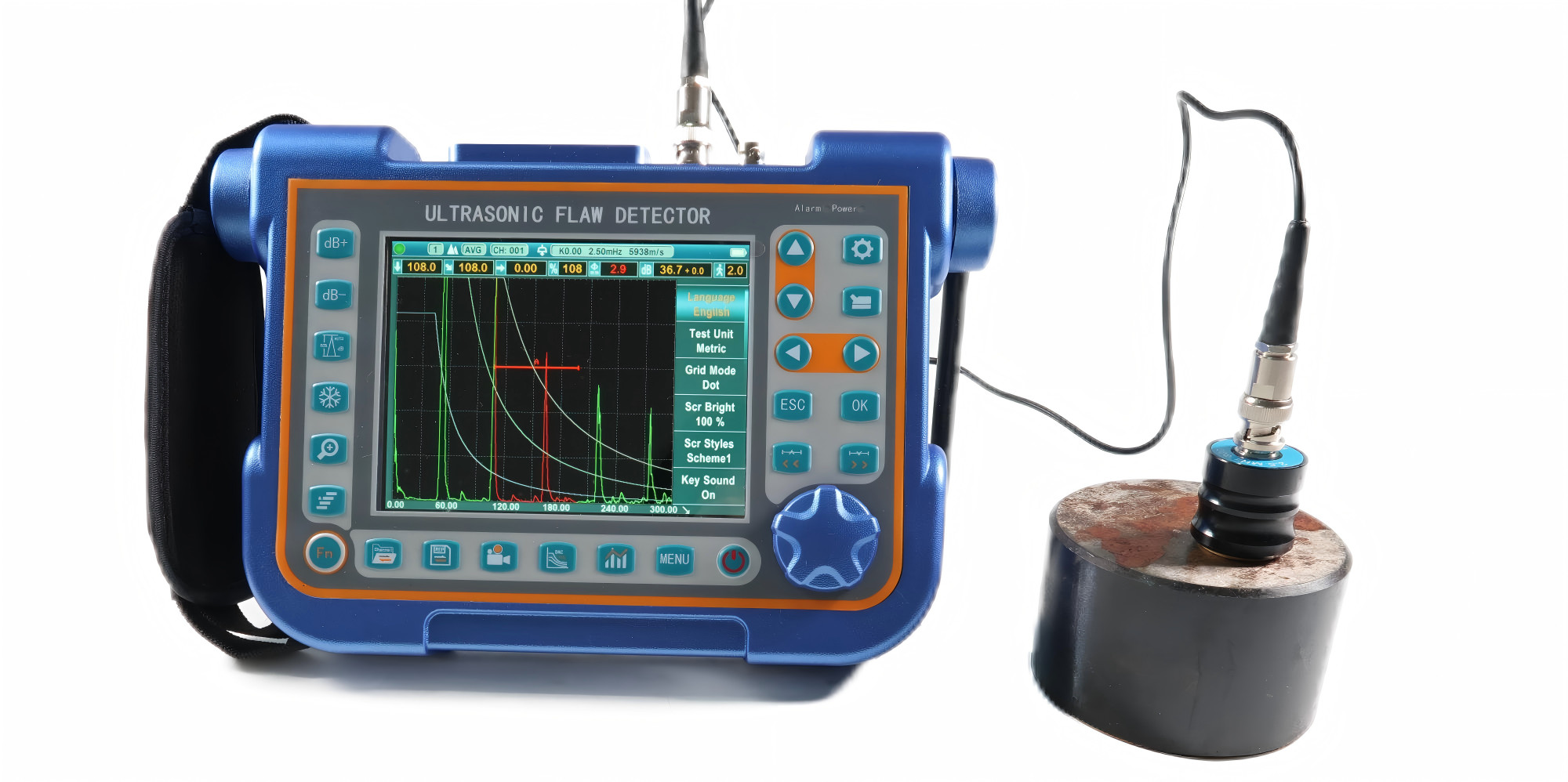

Détecteur de défauts par ultrasons TFD807C

Détecteur de défauts par ultrasons TFD807C





Introduction au projet

Cet instrument est un détecteur de défauts industriel numérique à ultrasons portable qui peut détecter, localiser, évaluer et diagnostiquer rapidement divers défauts (fissures, inclusions, pores, etc.) dans la pièce à usiner,C' est très pratique.Il peut être utilisé à la fois en laboratoire et sur le chantier d'ingénierie. Cet instrument peut être largement utilisé dans la fabrication, la métallurgie du fer et de l'acier, le traitement des métauxindustrie chimique et autres domaines nécessitant la détection des défauts et le contrôle de la qualitéIl est également largement utilisé dans l'inspection de la sécurité en ligne et l'évaluation de la durée de vie dans les domaines de l'aérospatiale, du transport ferroviaire, des chaudières et des récipients sous pression, etc.
L'instrument peut être largement utilisé pour localiser et dimensionner les fissures cachées, les vides, les dissolutions et les discontinuités similaires dans les soudures, les forgures, les billets, les essieux, les arbres, les réservoirs et les récipients sous pression, les turbines,et composants structurels.

Caractéristiques de l'instrument

Le matériel de base est conçu avec ARM + FPGA, et le logiciel utilise un système d'exploitation multitâche très fiable, ce qui améliore considérablement la fonctionnalité, la portabilité,durabilité et fiabilité de l'instrument.
Cet instrument utilise un menu maître-esclave et est conçu avec des touches de raccourci et un bouton rotatif numérique.

Je...Affichage

Affichage LCD TFT multicolore à haute résolution (640×480 pixels) entièrement numérique.

4 styles d'interface d'exploitation peuvent être sélectionnés en fonction de l'environnement.
L'écran LCD avec une mise à jour rapide de 60 Hz, capable d'afficher des changements subtils de forme d'onde.
La luminosité de l'écran LCD peut être réglée librement.

Je...Forme

La coque métallique entièrement en aluminium est solide et durable, et les performances de blindage électromagnétique sont très bonnes.

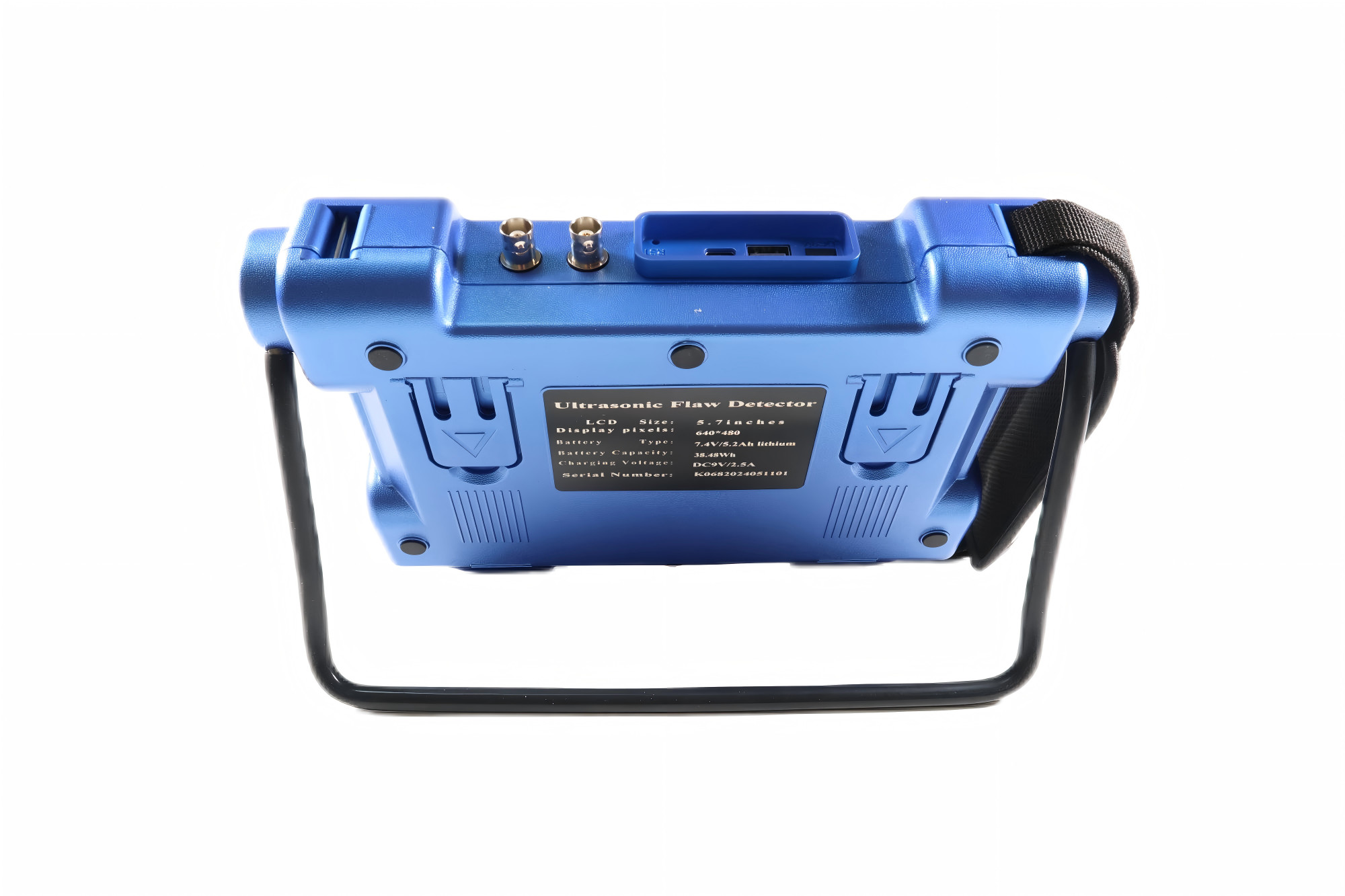

Le support d'amortissement à 360 degrés et la gaine en caoutchouc sont faciles à utiliser.
Panneaux de verre trempé, extrêmement durs, résistants à l'usure et aux rayures

Je...Capture d'écran et rapport de détection de défaut PDF

Captures d'écran en temps réel de toutes les pages et rapports de détection de défauts, et les enregistrer en tant qu'images BMP sur disque U, qui peuvent être définis comme des images en couleur ou en gamme de gris.
Exportez le rapport de détection de défauts sous forme de fichier PDF et enregistrez-le sur un disque U pour une archivation et une impression faciles.
Tout le contenu du fichier PDF peut être personnalisé en fonction des besoins de l'utilisateur.
Les images BMP et les fichiers PDF peuvent être consultés sur un ordinateur ou un téléphone portable.

Je...Portée

Jusqu'à 15000 mm en acier; gamme sélectionnable en étapes fixes ou en variable continue.

Je...Pulsateur

L'énergie d'impulsion peut être sélectionnée parmi 100V, 200V, 250V, 300V, 350V, 400V et 500V.
La largeur d'impulsion est réglable de 0,1 μs à 0,5 μs pour correspondre aux sondes à fréquence différente.
Fréquence de répétition des impulsions réglable de 20 Hz à 2 KHz.
Amortissement sélectionnable entre 50Ω,150Ω,250Ω et 500Ω pour des performances optimales de la sonde
Sélection de la sonde: sonde à cristal simple, sonde à double cristal, sonde à angle spécial, sonde pénétrante, sonde d'escalade.

Je...Récepteur

Prélèvement: convertisseur AD à 16 chiffres à la vitesse de prélèvement de 320 MHz
Correction: demi-onde positive, demi-onde négative, pleine onde et RF
Largeur de bande analogique: capacité de 0,2 MHz à 20 MHz avec des gammes de fréquences sélectionnables (définies automatiquement par l'instrument) pour correspondre à la sonde pour des performances optimales.
Gain: de 0 à 110 dB réglable en étapes sélectionnables 0,1 dB, 2 dB, 6 dB.

Je...Portes

Deux portes entièrement indépendantes offrent une gamme d'options de mesure de la hauteur ou de la distance du signal en utilisant le déclenchement de pic.
Le mode écho à écho permet un positionnement précis des signaux extrêmement proches.
Port de démarrage: variable sur toute la plage affichée
Largeur de la porte: variable allant du début de la porte à la fin de la plage affichée
Hauteur de la porte: variable de 0 à 99% Hauteur de l'écran complet
Alarme: seuil positif/négatif avec flash LED.

Je...La mémoire

L'instrument dispose d'une mémoire de grande capacité intégrée et les données et les fichiers ne seront pas perdus en raison d'une panne de courant de l'instrument.
Mémoire de fichiers de 500 canaux pour stocker les paramètres d'étalonnage et de sonde.
Mémoire de 1000 fichiers de rapport d'onde pour stocker l'onde A-Scan et les paramètres.
Tous les fichiers peuvent être stockés, rappelés et effacés.
Les paramètres de canal et les fichiers de rapport peuvent être exportés via le disque U, et les informations peuvent également être stockées en quantités illimitées via la mémoire USB.

Je...Enregistreur vidéo

L'enregistreur vidéo est utile dans de nombreuses situations, il est très pratique pour ceux qui veulent analyser les activités de sondage plus tard.
L'instrument peut enregistrer le processus de test et l'enregistrer sous forme de fichier vidéo, qui peut être lu par l'instrument ou un logiciel spécial.et chaque fichier vidéo peut durer jusqu'à 5 minutes.
Si vous choisissez d'enregistrer le fichier vidéo sur le disque U, le nombre et la durée du fichier vidéo ne seront pas limités.
L'enregistrement et la reproduction du processus de test sont très pratiques pour les études et les analyses futures de la détection des défauts.
La lecture vidéo prend en charge les fonctions de pause, avance rapide, rebond rapide et arrêt.
Les fonctions

• Étalonnage automatique: étalonnage automatique du décalage zéro de la sonde, de son angle (valeur K) et de la vitesse du matériau.
• Localisation des défauts:affichage en direct Voie sonore, projection (distance de surface), profondeur, amplitude,
• dimensionnement des défauts: dimensionnement automatique des défauts par AVG ou DAC, rapprochement des signalements d'acceptation ou de rejet des défauts.
• Fonction de lecture numérique et de déclenchement: l'épaisseur/profondeur peut être affichée en lecture numérique lors de l'utilisation d'une sonde normale et la distance et la profondeur de surface sont affichées directement lorsque la sonde d'angle est utilisée.
• DAC/AVG:La courbe est générée automatiquement et les points d'échantillonnage peuvent être compensés et corrigés.La courbe flotte automatiquement avec le gain, s'étend automatiquement avec la distance de détection,Il peut afficher la courbe AVG de n'importe quelle ouverture.
• AWS D1. Je vous en prie.1Le choix de cette norme peut réduire les calculs manuels et améliorer l'efficacité de la détection.
• Fonction de correction de surface courbée.
• Fonction de mesure de la hauteur de fissuration.
• Porté d'agrandissement: répartition de la portée de la porte sur toute la largeur de l'écran.
• Enregistrement vidéo et lecture.
• Fonction de gain automatique
• Enveloppe: affichage simultané de l'analyse A en direct à une fréquence de mise à jour de 60 Hz et enveloppe de l'affichage de l'analyse A
• Retenir le pic: comparer les formes d'onde des pics gelés aux A-Scans en direct pour interpréter facilement les résultats des tests.
• Marquage du pic: capture et marquage du pic en temps réel
• Codage par écho: affichage de 1 à 9 zones d'affichage par écho en différentes couleurs, utilisé pour analyser la position du défaut.
• Un blocage de balayage: le blocage de l'affichage contient des données sur la forme d'onde et la distance d'essai.
• B Fonction d'affichage de balayage. Afficher intuitivement la forme du défaut de la pièce et le résultat de détection est plus intuitif.


Horloge en temps réel
L'horloge de l'instrument continue à marquer l'heure.
La communication
Deux ports USB2.0 haute vitesse. Deux modes USB peuvent être sélectionnés: U-DISK et U-BRIDGE.les images de capture d'écran et les films enregistrés peuvent être enregistrés sur U-DISKEn mode U-BRIDGE, l'instrument échange des données avec le logiciel DataPro.
Batterie
Une batterie lithium-ion intégrée de grande capacité et de haute performance.
La durée de travail continue est supérieure à 12 heures. Temps de recharge typique de 4 à 6 heures.
Poignée
Les réglages de fonctionnement sont faciles et rapides à l'aide du bouton rotatif.
mise à niveau logiciel
Le logiciel peut être facilement mis à niveau via U-DISK. La mise à niveau ne causera pas de dommages à la machine.

Les spécifications

• Plage de mesure: de 0 à 15000 mm, à vitesse d'acier
• Fréquence de répétition des impulsions allant de 20 Hz à 2000 Hz
• Vitesse du matériau: 1000 à 20000 m/s
• Fréquence de répétition des impulsions allant de 20 Hz à 2000 Hz
• Plage dynamique: plus de 40 dB
• Légèreté du système: horizontale: +/- 0,2% FSW,

Verticalement: 0,25% FSH, précision de l'amplificateur +/- 1 dB.

• Puissance de résolution: plus de 40 dB
• Sensitivité: plus de 50 dB ((trous à fond plat de 200 mmF2)
• Rejet (suppression): 0 à 80% de la hauteur de l'écran complet
• Bruit: inférieur à 10%
• Moniteurs de porte: deux portes indépendantes contrôlables sur toute la plage de balayage
• Gain: 110 dB max à une résolution sélectionnable 0.1, 1.0, 2.0, 6,0 dB.
• Largeur de bande (bande passante de l'amplificateur): 0,2 à 20 MHz
• Déplacement des impulsions: plus de 32 dB
• Délai d'affichage: -20 à 3400 μs
• Décalage/décalage zéro de la sonde: 0 à 99,99 μs
• Mode d'essai: écho par impulsion, double élément et transmission directe
• Pulseur: Pulseur à ondes réglable
• L'énergie de l'impulsion: 100V, 200V, 250V, 300V, 500V est sélectionnable
• Correction: demi-onde positive, demi-onde négative, pleine onde, RF
• Unités: pouces ou millimètres
• Connexions de transducteurs: BNC ou LEMO
• Besoins en énergie: lignes principales CA 100-240 VAC, 50-60 Hz
• Température de fonctionnement: -10°C à 50°C, température de stockage: -30°C à 50°C

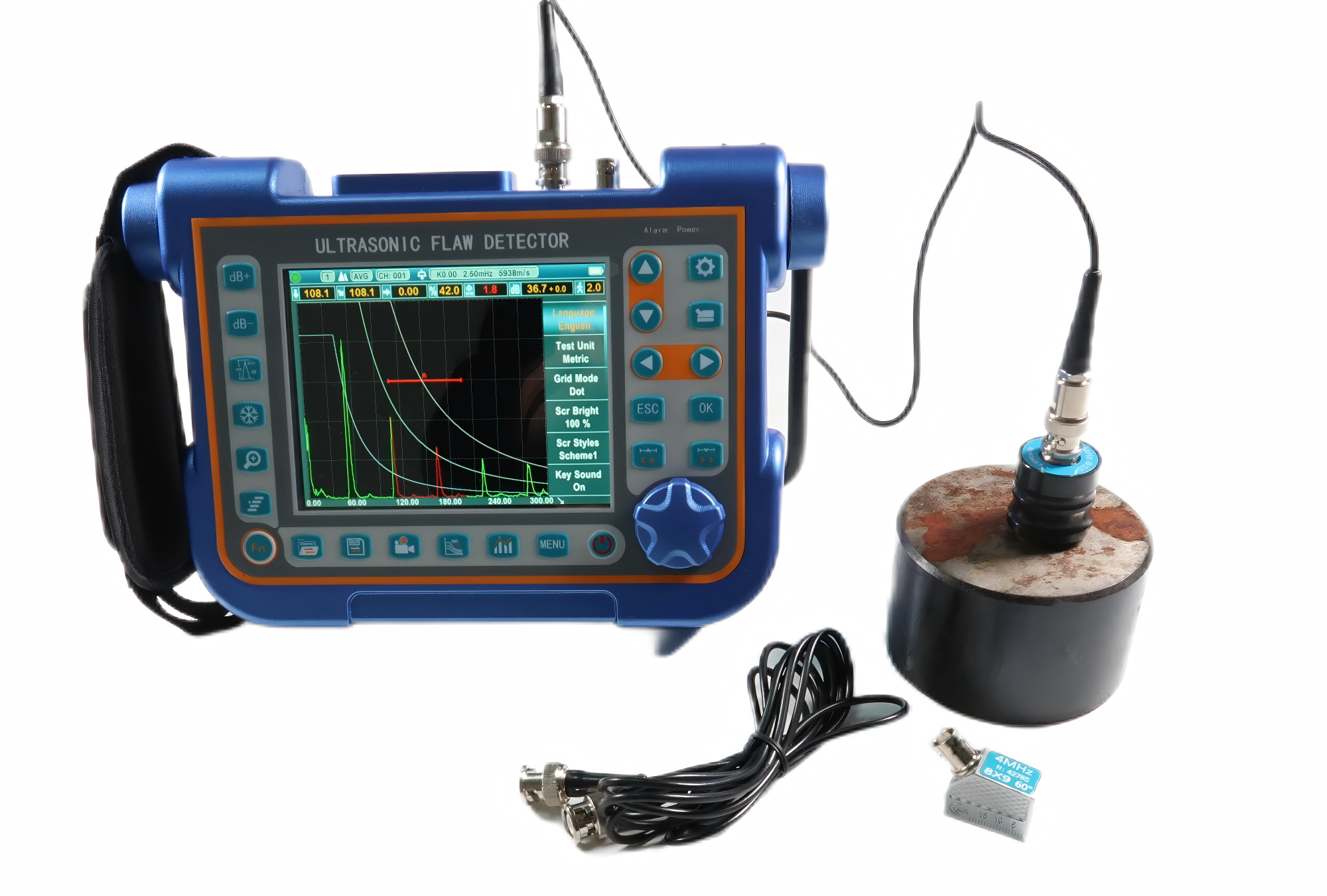

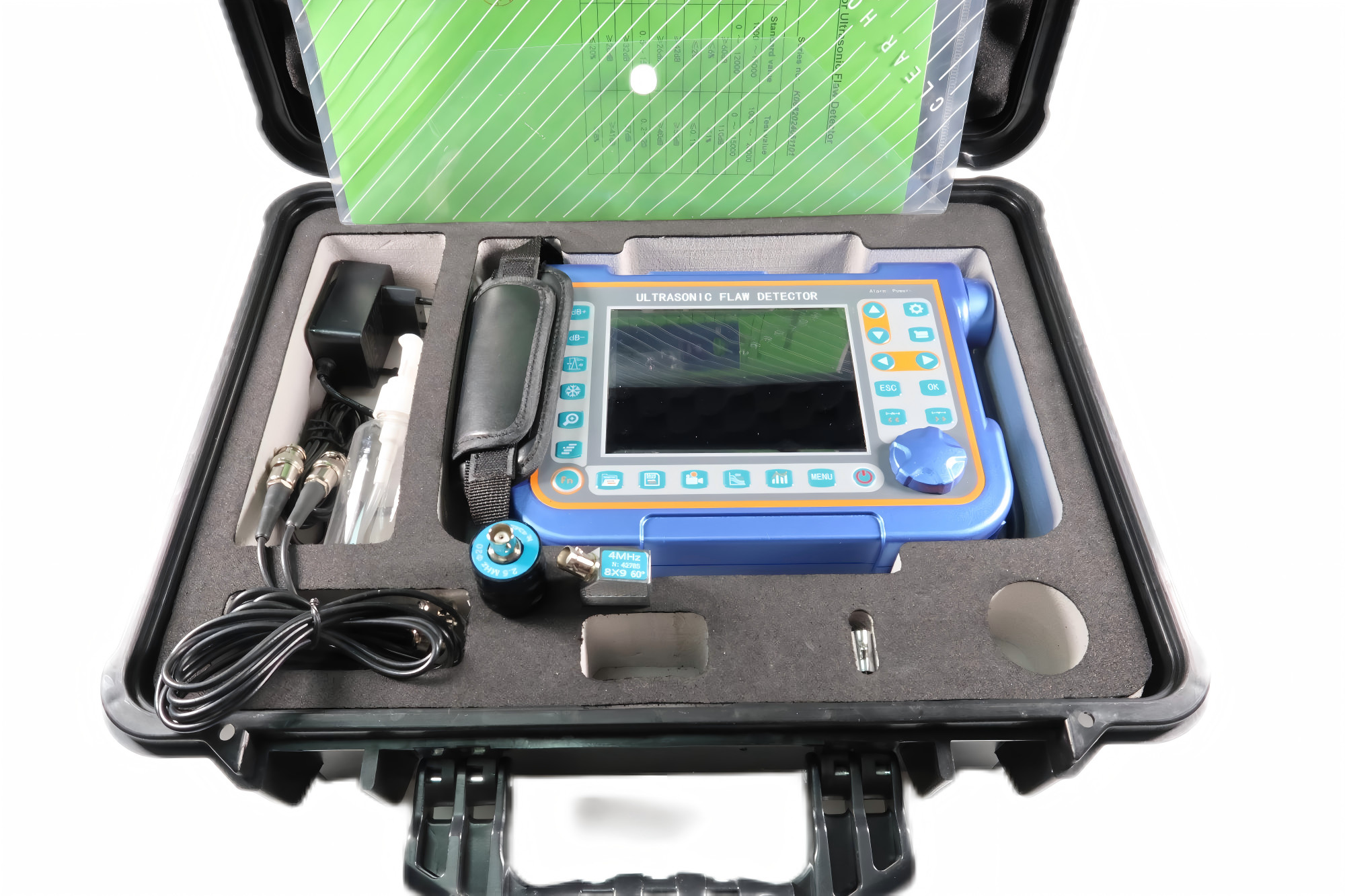

Paquet standard:Hôte, sonde droite, sonde d'angle 4MHz, câble de connexion de la sonde, adaptateur d'alimentation et câble, logiciel PC, câble de communication, manuel d'utilisation, boîtier d'instrument
