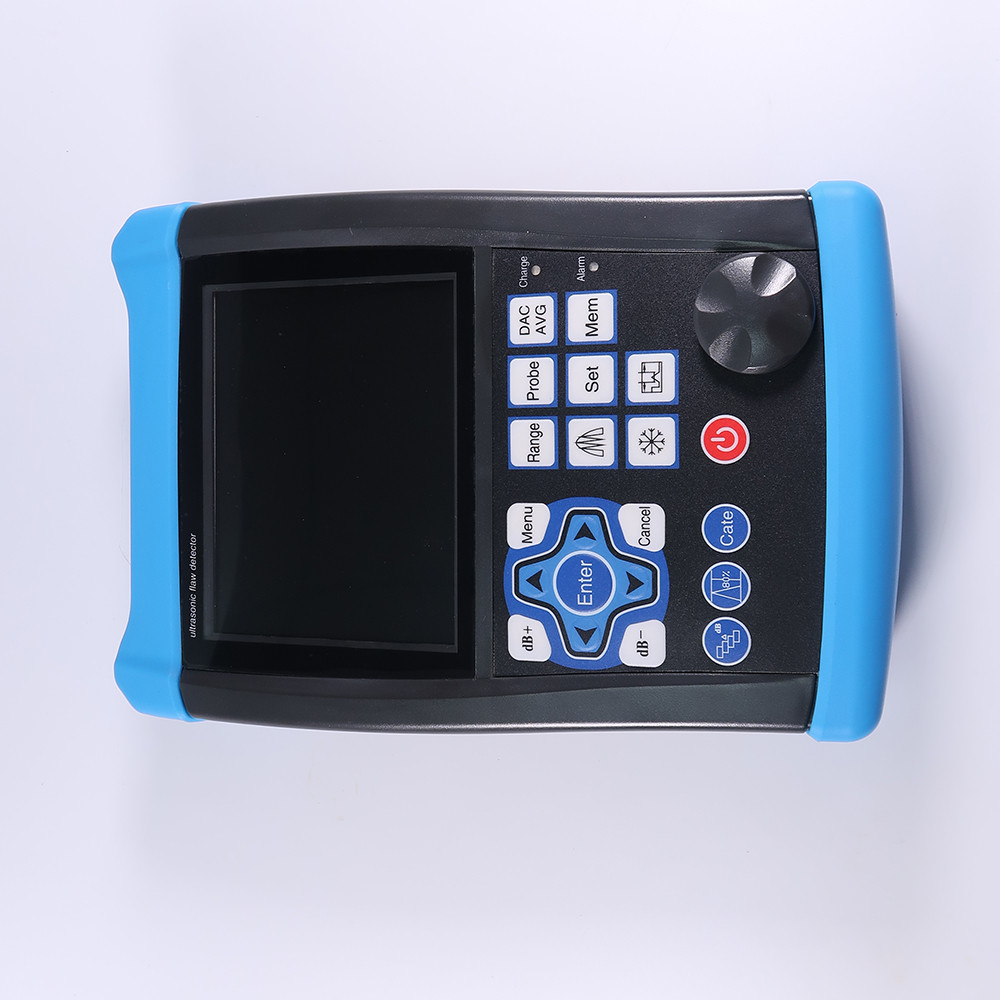

Détecteur de défauts à ultrasons portable de 0,2-30 MHz

Détecteur de défauts par ultrasons TFD810C


★Le dialogue interactif convivial aide les opérations comme l'étalonnage, la création de courbes, etc.

★Tous les outils dont vous avez besoin: DAC, AVG, TCG, couleur Bscan, AWS, etc.

★Fréquence de répétition de l'impulsion: 20-3000 Hz réglage précis, balayage à grande vitesse, pas de manquement.

★Rapport signal/bruit élevé, écho clair et stable, conception anti-bruit, parfait pour les conditions de travail difficiles.

★L'AD à 12 chiffres, l'échantillonnage à grande vitesse permet d'obtenir un meilleur schéma d'écho avec tous les détails.

★L'écran est transparent et en couleurs, l'interface utilisateur est très simple.

★Enregistrement vidéo de détection de défauts en temps réel, stockage de données USB illimité.

★Connexion de la dent bleue à un appareil mobile pour générer et imprimer des rapports de détection sur place.

★Standard IP65, boîtier en alliage + gel de silice, résistant à l'eau et à la poussière, solide et durable.

★Chaque batterie a son propre contrôle de charge, donc avec deux batteries, elle peut fonctionner 24 heures sur 24.

Les spécifications
Portée: 0-15000 mm, à vitesse d'acier
Vitesse du matériau: 100 ‰ 20 000 m/s
Fréquence de répétition de l'impulsion:20-3000 Hz
Plage dynamique: ≥ 38 dB
Linearité: horizontale: +/- 0,2% FSW, verticale: 0,25% FSH, précision de l'amplificateur +/- 1 dB.
Puissance de résolution:> 40 dB (5P14)
Résidu de sensibilité: > 66 dB
Rejet (suppression): 0 à 80% de la hauteur de l'écran complet
500 indépendance de configuration, tout critère peut être entré librement, nous pouvons travailler dans la scène sans bloc de test;
Grande mémoire de 1000 A graphique
Mode d'essai: écho par impulsion, double élément et transmission directe
Types de sonde: simple droite, simple angle, ligne droite, ligne droite, traversée, rampante, surface
Moniteurs de porte: deux portes indépendantes contrôlables sur toute la plage de balayage
Unités: pouces ou millimètres
Besoins en énergie: lignes principales CA 100-240 VAC, 50-60 Hz
Délai d'affichage: -20 à 3400 μs
Décalage/décalage zéro de la sonde: 0 à 99,99 μs

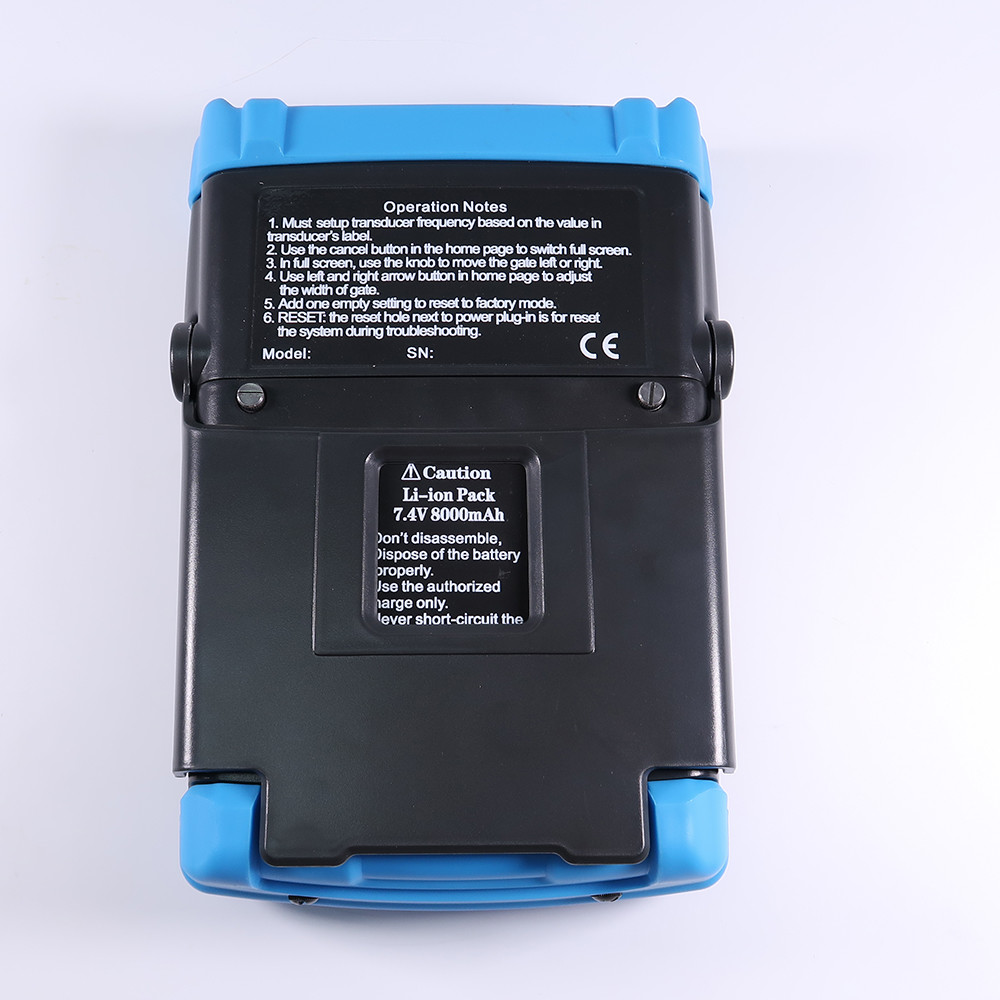

Accumulateur lithium-ion rechargeable interne de 7,2 V à 8000 mAh
15 heures de temps de fonctionnement nominal en fonction de la luminosité de l'écran
4 heures de charge typique
H×W×D(mm):260×175×60 (mm)
Poids:1.2 kg
Température de fonctionnement: -10 à 50 °C
Température de stockage: -30 à 50 °C
Énergie d'impulsion: 200V, 300V, 400V, 500V sélectionnables
Correction: demi-onde positive, demi-onde négative, pleine onde, système RF
Largeur de bande (bande passante de l'amplificateur): 0,2 à 35 MHz
Moniteurs de porte: deux portes indépendantes contrôlables sur toute la plage de balayage
Sensitivité: 120 dB max à une résolution sélectionnable de 0.1, 1.0, 2.0, 6,0 dB.
Connexions de transducteurs: BNC ou LEMO

Les fonctions

Affichage automatique de l'emplacement précis du défaut ((Passe d,niveau p,distance s,amplitude,sz dB,ф).
dimensionnement des défauts: dimensionnement automatique des défauts en utilisant AVG/AVG ou DAC, rapprochement des rapports d'acceptation ou de rejet des défauts.
Étalonnage automatique du transducteur: point zéro, angles, bord avant et vitesse du matériau.
Convient à faire et à utiliser DAC et AVG pour évaluer l'écho, la courbe peut être modifiée et compensée.
En connectant le disque U, l'unité peut obtenir une mémoire illimitée.
La durée de la vidéo est illimitée.
Scan de couleur B.
Il y a 15 normes dans l'unité.
Connexion à un appareil mobile pour générer et imprimer des rapports de détection sur place. AWS D1.1.
Fonction de correction de surface courbée.
Fonction de mesure de la hauteur de fissuration.
Porte d'agrandissement: répartition de la portée de la porte sur toute la largeur de l'écran.
Fonction de gain automatique
Enveloppe: affichage simultané de l'analyse A en direct à une fréquence de mise à jour de 60 Hz et enveloppe de l'analyse A
l'affichage
Retenir le pic: comparer les formes d'onde des pics gelés aux A-Scans en direct pour interpréter facilement les résultats des tests.
Scan Freeze: Le freeze d'affichage contient les données de forme d'onde et de trajectoire sonore.
Alarme: bip et LED.
L'horloge en temps réel.
Remplissez l'écho.
Marque de capture.
Couleur écho à l'intérieur de la Porte.

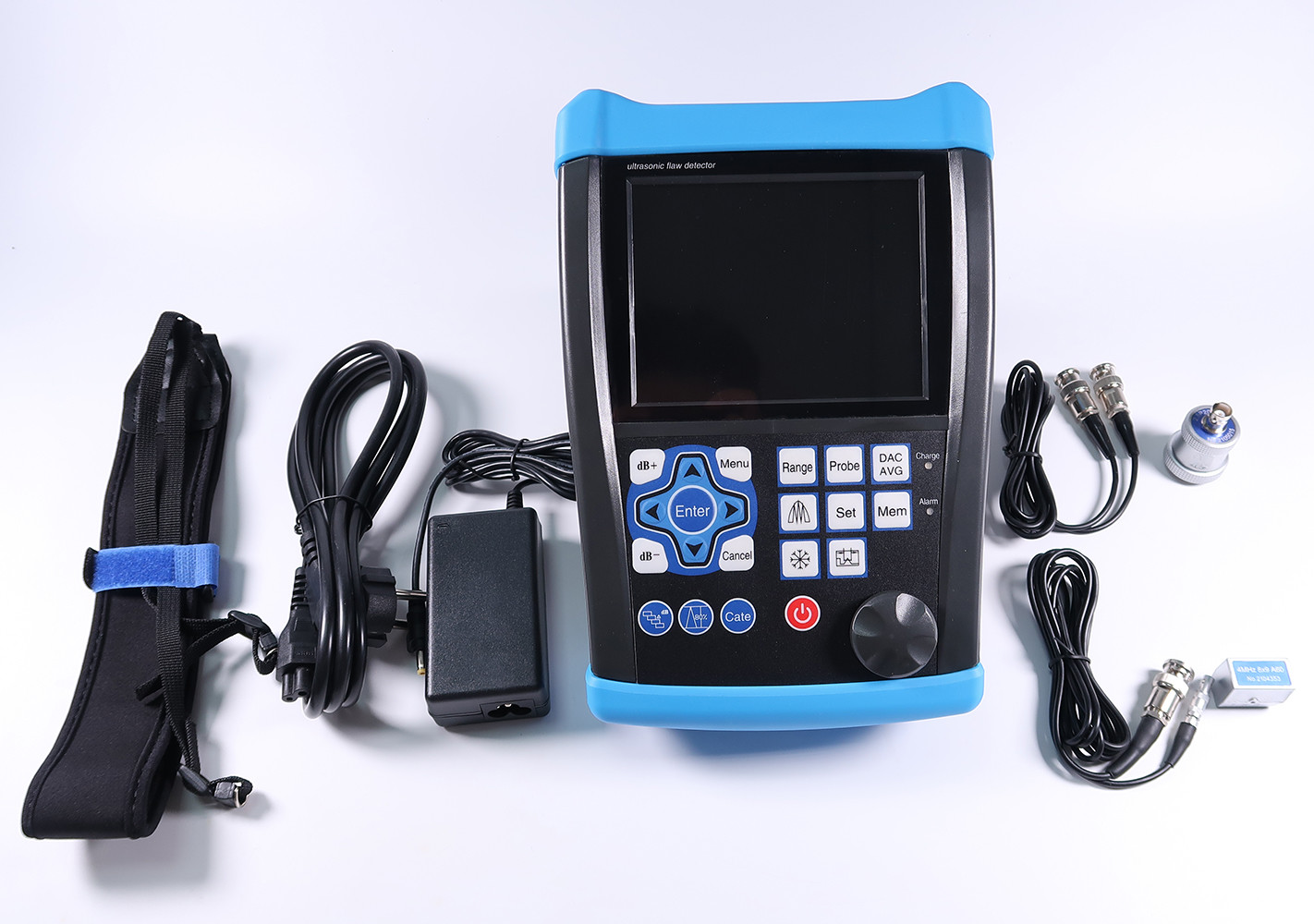

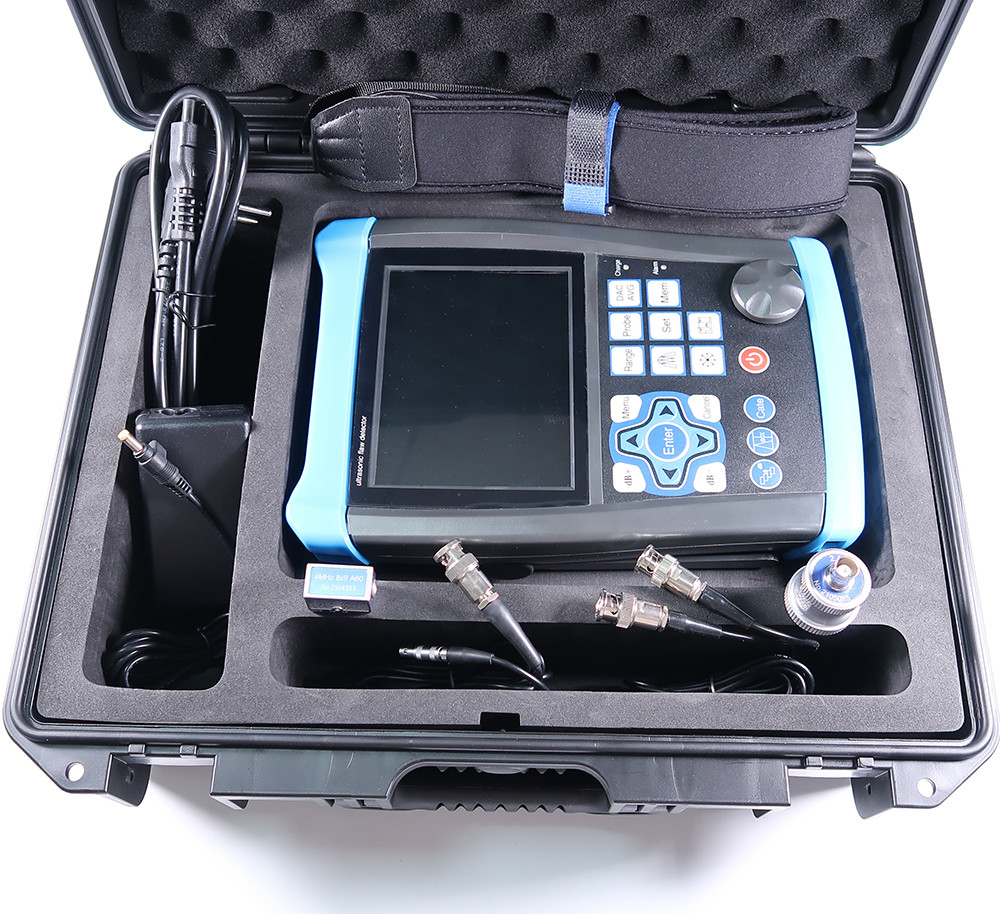

Paquet d'instruments de base
Détecteur de défauts à ultrasons portable
Transducteur de faisceau droit (4 MHz, Φ10)
Transducteur de faisceau d'angle (4 MHz, 8 mm × 9 mm, 60°)
Cable d'interconnexion pour le transducteur (Q9-C5, ou optionnellement C9-C5)
Batterie rechargeable au lithium-ion, 8 ampères par heure
Énergie/unité de charge
Manuel d'utilisation en anglais
Logiciel d'application
- Une ceinture
