TM290 mesureur d'épaisseur ultrasonique de haute précision à résolution de 0,001 mm et numérisation A/B

Le TM290 est un nouvel épaisseur ultrasonique numérique portable de haute précision avec balayage A/B. Il adopte le principe de mesure d'épaisseur par ultrasons basé sur la réflexion d'impulsions. Il convient à la mesure de l'épaisseur des matériaux qui peuvent propager les ondes ultrasonores à une vitesse constante et obtenir la réflexion de leur face arrière. La résolution de mesure est de 0,001 mm et la plage de mesure est aussi mince que 0,15 mm (acier).

Ce produit peut mesurer avec précision des plaques et des pièces usinées. D'autre part, il peut surveiller le degré d'amincissement des tuyaux et des récipients sous pression dans les équipements de production après corrosion pendant l'utilisation. Il peut être utilisé dans les domaines du pétrole, de la chimie, de la métallurgie, de la construction navale, de l'aérospatiale, de l'énergie et autres.

Ce produit est conforme aux normes suivantes : Spécification de calibration pour épaisseur ultrasonique (JJF 1126-2004).

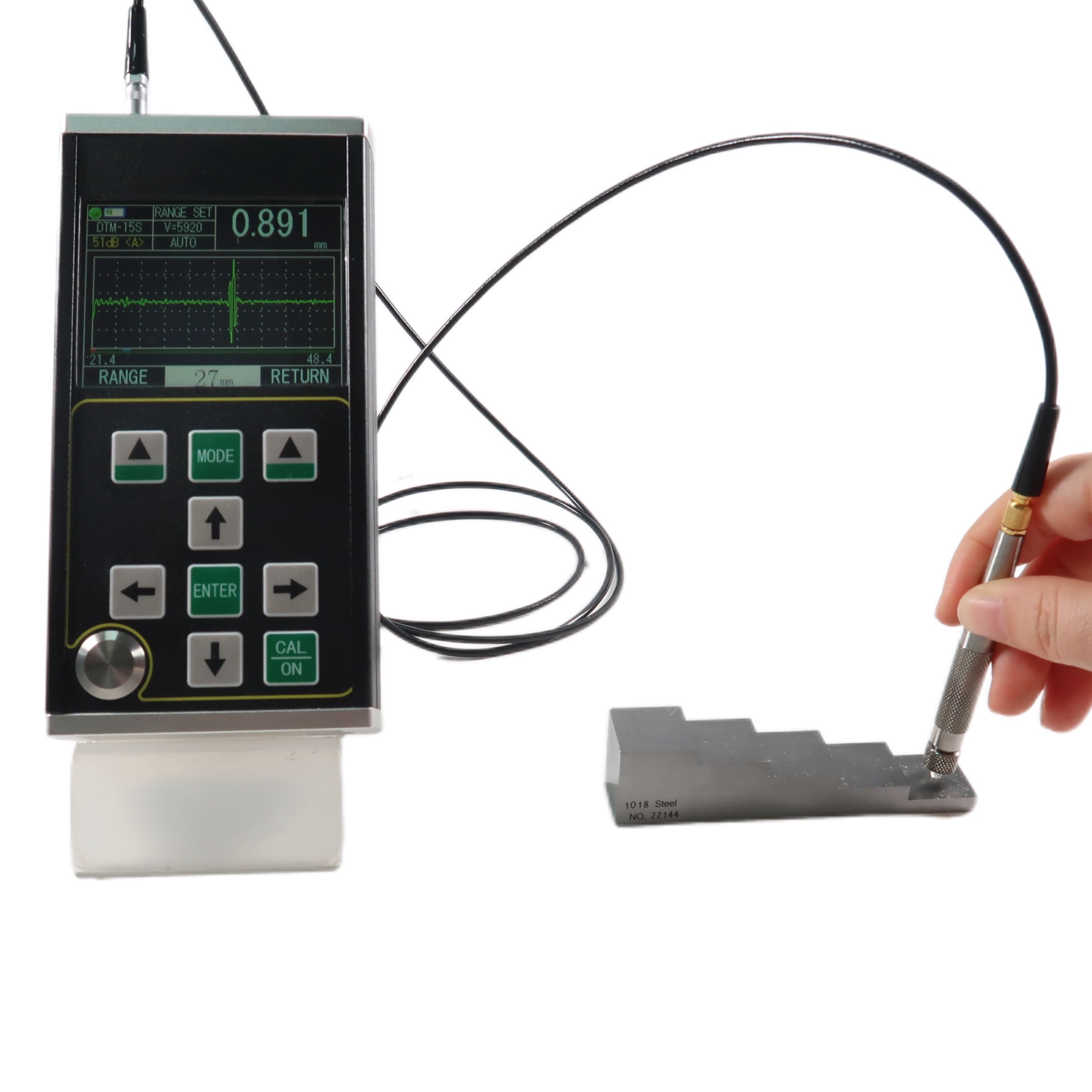

• Ce produit dispose d'un mode A-scan, d'un mode B-scan et d'un mode d'affichage numérique
• La plage de mesure est large et la technologie unique "écho multiple" est adoptée pour réaliser la mesure de pièces ultra-minces, avec une épaisseur de mesure minimale de 0,15 mm (acier)
• Ce produit peut mesurer l'épaisseur avec une grande précision, et la résolution de mesure maximale peut atteindre 0,001 mm ; la résolution de répétition peut atteindre ± 0,002 mm
• Il possède les fonctions de pénétration de revêtement et de mesure écho à écho, utilisées pour mesurer des matériaux avec une couche de peinture et un revêtement sur la surface
• Plusieurs modes de mesure : les modes mb-e, E-E et me-e répondent à la mesure des pièces épaisses conventionnelles ; le mode Thin réalise la mesure des pièces minces

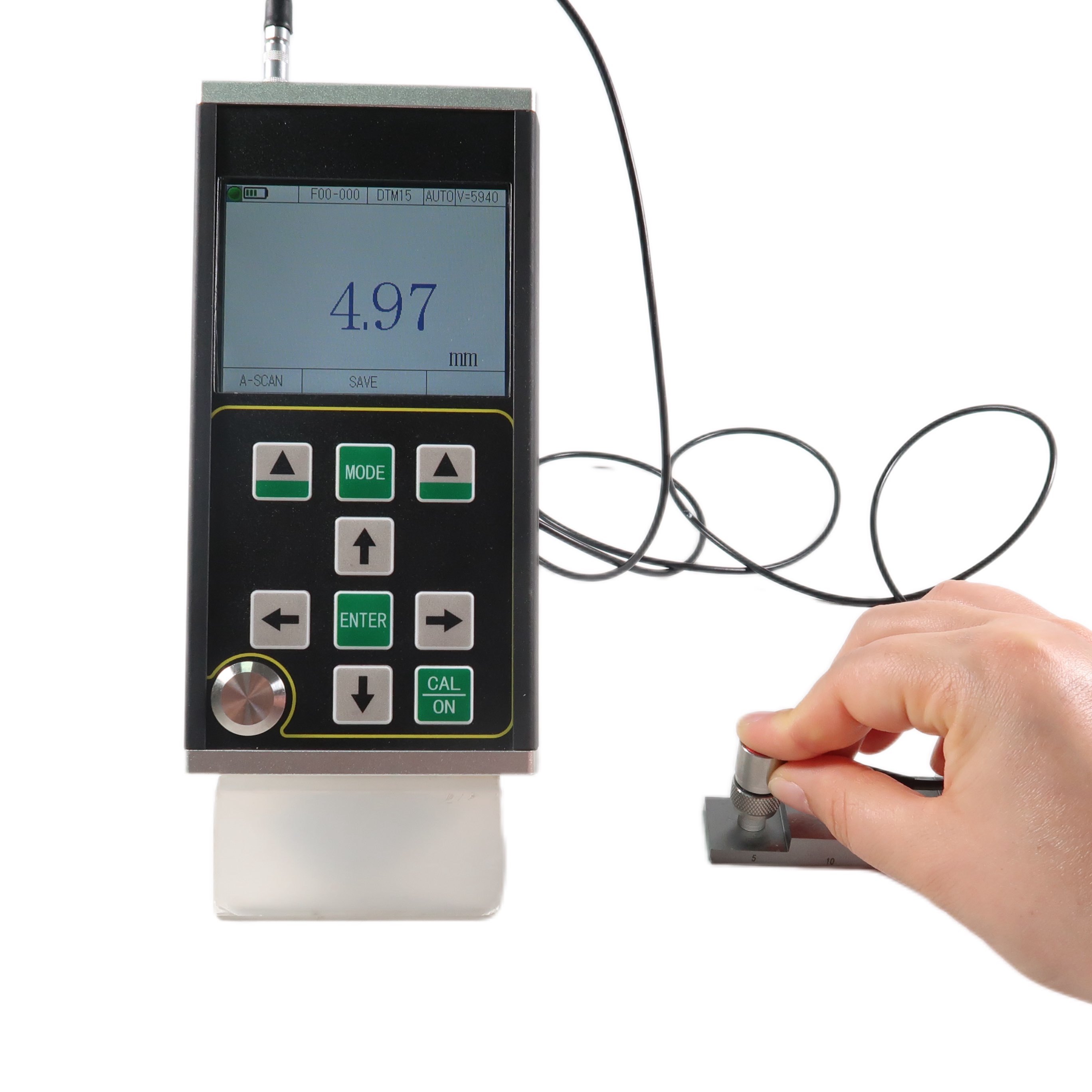

• Les modes numériques comprennent : le mode valeur d'épaisseur conventionnelle, le mode différence/taux de réduction et le mode valeur maximale
• Deux modes de gain : gain automatique / gain manuel
• L'arrêt manuel et l'arrêt automatique peuvent être configurés, avec fonction d'économie d'énergie
• Il prend en charge une variété de sondes, y compris les sondes à double cristal et à cristal unique, et prend en charge les sondes haute fréquence jusqu'à 20 MHz
• Il prend en charge le stockage de masse et peut stocker simultanément 100 000 valeurs d'épaisseur, 500 groupes de formes d'onde A-scan et 500 groupes de formes d'onde B-scan
• Grand écran TFT-LCD couleur de 3,5 pouces avec une résolution haute définition de 320x240 (QVGA)
• Il dispose d'une variété de méthodes de calibration, prend en charge les modes de calibration en un point, en plusieurs points et manuelle, et peut calibrer simultanément la vitesse du son et la position zéro de la sonde ; il prend en charge la correction de chemin en V de la sonde à double cristal
• Il prend en charge la conversion du système métrique et impérial ; il peut basculer entre les unités millimètre et pouce
• Il prend en charge l'affichage en chinois et en anglais

Il convient à la mesure de l'épaisseur des métaux (tels que l'acier, la fonte, l'aluminium, le cuivre, etc.), des plastiques, des céramiques, du verre, de la résine, de la fibre de verre et d'autres bons conducteurs d'ultrasons.

Le principe de la mesure d'épaisseur par ultrasons est similaire à celui de la mesure par ondes lumineuses. L'impulsion ultrasonore émise par la sonde atteint l'objet mesuré et se propage dans l'objet. Lorsqu'elle atteint l'interface du matériau, elle est réfléchie vers la sonde. L'épaisseur du matériau mesuré est déterminée en mesurant avec précision le temps de propagation des ultrasons dans le matériau.

Remarque : la société se réserve le droit d'apporter des modifications techniques sans préavis.
