| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | TMTeck |
| Certification: | CE |
| Numéro de modèle: | TM281DL |
| Quantité de commande min: | 1PC |
| Prix: | Negotiation |
| Détails d'emballage: | Carton 30*15*24cm 2.5kg |
| Délai de livraison: | 3-5 jour de travail |
| Conditions de paiement: | T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | semaines 100PCS/Two |
| Type d'affichage: | 2,4" couleur OLED, 320×240 pixels, 10,000:1 de contraste | Principe de fonctionnement: | Écho d'impulsion avec de doubles transducteurs d'elemet |
|---|---|---|---|
| Chaîne de mesure: | 0.50mm à 508mm (0,02" à 20,00"), selon le matériel, la sonde et la condition extérieure | Résolution de mesure: | 0.01mm sélectionnables, 0.1mm (0,001" sélectionnable, 0,01") |
| Unités: | Pouce ou millimètre | Rectifiez le mode: | RF+, RF, HALF+, MOITIÉ, COMPLÈTEMENT |
| Mode d'affichage: | Normale, minimum/capture maximum, DIFF/RR%, Un-balayage, B-balayage | Correction de V-chemin: | automatique |
| Taux de mise à jour: | 4Hz sélectionnable, 8Hz, 16Hz | Chaîne matérielle de vitesse: | 500 à in/μs de 9999m/s (0,0197 à 0,3939) |
| Surligner: | appareil de contrôle ultrasonique d'épaisseur de mesure,Mesure d'épaisseur ultrasonique de revêtement |
||

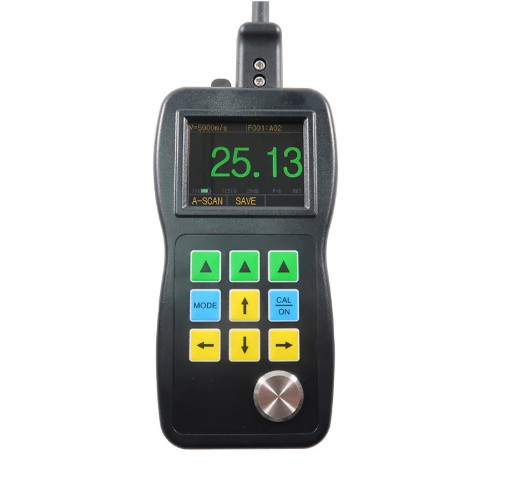

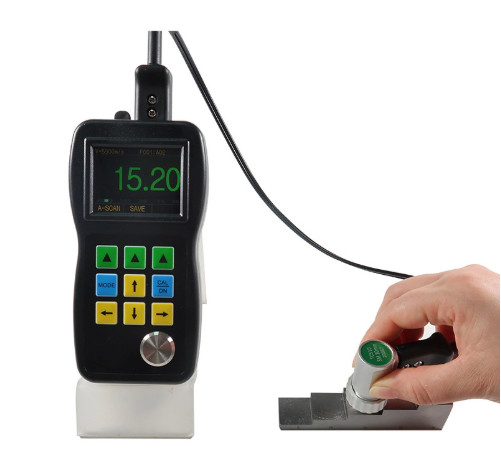

Balayage ultrasonique de la mesure d'épaisseur A&B pour la série en caoutchouc de l'épaisseur TM281 d'essai
Description de produit
Écran de couleur de la série TM281 avec la mesure d'épaisseur ultrasonique d'A/B-Scan professionnelle dedans
Solution de divers ThicknessMeasurement difficile
Caractéristiques :
2,4" couleur OLED, 320 x 240 pixels, 10,000:1 de contraste d'affichage
Un-balayage de Live Color
Les utilisateurs pourraient directement voir la forme d'onde de couleur du bruit ultrasonique (ou du l'Un-balayage) sur l'écran, qui est tout à fait important pour les occasions des lesquelles nous avons besoin pour vérifier l'exactitude des résultats d'essai. Beaucoup de cas causeront des résultats d'essai mal ou même des noreadings. Nous pourrions trouver les causes facilement par l'Un-balayage. Ajustez les trois paramètres du GAIN, NOIRCISSANT, PORTE, et alors nous obtiendrons les bonnes lectures.
B-balayage de Live Color
La mesure d'épaisseur de la série TM281 a la fonction de B-balayage de base de temps. Déplacez la sonde le long de la surface d'objet, puis le profil en coupe de l'affichage d'objet, utilisation pour pour observer la découpe de dessous de l'objet. Il pourrait être automatiquement de capturer une valeur minimum de l'image de B-balayage, et indique la position du minimum par une triangle rouge. Vous pouvez voir n'importe quelle valeur d'épaisseur de point de l'image de B-balayage en déplaçant l'indicateur.
En enduisant le plus long besoin de FunctionNo de perdre l'heure d'enlever le revêtement
Maintenant TM281D et TM281DL ont également cette fonction largement acclamée. Elle a réalisé en mesurant le fond deux continu du substrat. Ce mode a également plus d'avantages :
Une fonction plus pratique
Taux de différence/réduction : Le mode de différence montre la différence entre la valeur réelle et la valeur normale. Le taux de réduction calcule et montre le pourcentage de la réduction d'épaisseur quand le matériel devient légèrement. L'application typique est de mesurer le matériel en métal qui est dû au recourbement et devient légèrement.
Affichages de l'information : La visibilité directe, lecture minimum, maximum, grande tout en montrant la minute en même temps, vitesse, zéro, calibrage, unités, gèlent, dégèlent, % de vie de batterie demeurant, gain - le bas, DST, haute, écho pour faire écho le symbole
Maximum/Min. Capture : Sur ce mode, l'épaisseur actuelle, l'épaisseur minimum et l'épaisseur maximum seront montrées sur l'écran en même temps.
Mode d'alarme : Changement dynamique la couleur des lectures d'épaisseur en alarmant.
Taux de mise à jour : 4Hz, 8hz et 16Hz sélectionnables. 4Hz pour l'application ordinaire, quand vous avez besoin d'un balayage rapide, tel que la mesure à hautes températures, vous peut choisir une plus haute fréquence de mise à jour.
Langues multi disponibles : Chinois, les anglais, espagnol, allemands.
Écho à faire écho : Mesure l'épaisseur en métal seulement (ignorer la peinture et les revêtements)
Enregistreur de données : enregistreur de 99999 données d'épaisseur avec le point d'identification dans les dossiers linéaires ou de grille (400 dossiers)
Sortie : Connecteur à toute vitesse d'USB 2,0. Logiciel de rapport de DataView
Taille : 156mm) (l) 76mm) (w) X 1,25 » (38 millimètres) (h)
Poids : 285 g
La température : Gage Operating : - 10° C à 50° C
Sonde TM510 standard
La sonde est le coeur de l'instrument, TMTeck a la technologie de production principale mondiale de la sonde. La sonde TM510 emploie la puce en céramique piézoélectrique de haute performance, avec la coquille intégrée de moulage en matrice en métal, la conception pratique de la sonde et le câble séparé, indépendamment des coûts pour créer de haute qualité.
La différence entre la mesure d'épaisseur ultrasonique de la série TM281
| TM281 | TM281D | |
| Ecran couleur | √ | √ |
| Un-balayage vivant | √ | √ |
| B-balayage basé sur temps | √ | √ |
| Contrôle de gain et de porte | √ | √ |
| Masquer | √ | √ |
| À travers-paint&coatings | × | √ |
| Enregistreur de données | × | × |
| Logiciel de DataView | × | × |
Caractéristiques de mesure d'épaisseur ultrasonique de TM281DL
| Type d'affichage | 2,4" couleur OLED, 320×240 pixels, 10,000:1 de contraste d'affichage |
| Principe de fonctionnement | Écho d'impulsion avec de doubles transducteurs d'elemet |
| Chaîne de mesure | 0.50mm à 508mm (0,02" à 20.00"), selon l'état de matériel, de sonde et de surface ; E-E Mode : 3-50mm dans la condition |
| Résolution de mesure | 0.01mm sélectionnables, 0.1mm (0,001" sélectionnable, 0.01") |
| Unités | Pouce ou millimètre |
| Rectifiez le mode | RF+, RF, HALF+, MOITIÉ, COMPLÈTEMENT |
| Mode d'affichage | Capture normale, minimum/maximum, DIFFERENCE/RR%, Un-balayage, B-balayage |
| Correction de V-chemin | Automatique |
| Taux de mise à jour | 4Hz sélectionnable, 8Hz, 16Hz |
| Chaîne matérielle de vitesse | 500 à in/μs de 9999m/s (0,0197 à 0,3939) |
| Langues | Anglais, français, Allemand, Espagnol, Chinois |
| Réglage des alarmes | Alarmes minimum et maximum. Gamme de 0.25mm à 508mm (0,010" à 20.00"). Changement de couleur dynamique de forme d'onde sur l'alarme |
| Alimentation électrique | 2 batteries de taille d'aa |
| Délai de fonctionnement | Approximativement 40 heures |
| Interruption d'instrument | Sélectionnable TOUJOURS DESSUS ou AUTOMOBILE après 5, 10, 20 minutes d'inactivité |
| Température de fonctionnement | -10℃ à +50℃ (+10°F à +12°F) |
| Taille | × du × 76mm de 158mm 37mm (× de × W de H D) |
| Poids | 285g comprenant des batteries |

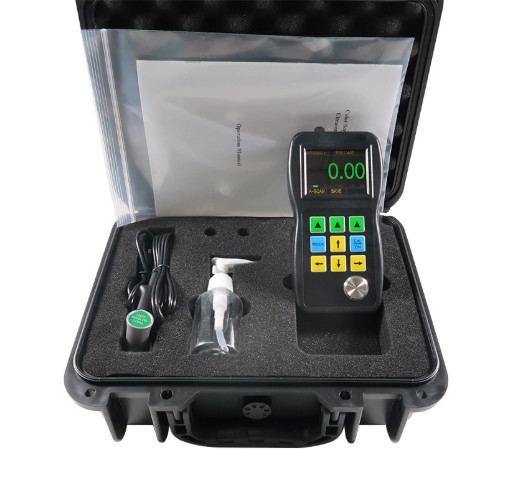

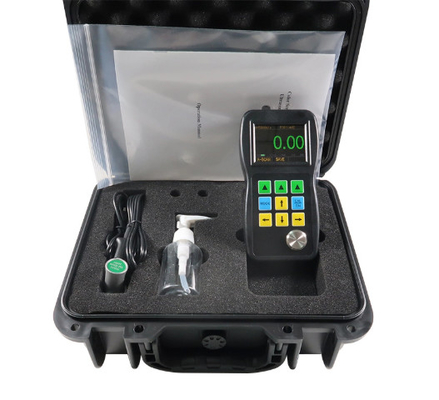

La livraison standard TM281DL
| Nom | Quantité |
| Principal organisme | 1 |
| Sonde | 1 |
| Batterie | 1 |
| Couplant | 1 |
| Housse de transport | 1 |
| Operating manual | 1 |
| Câble d'USB | 1 |
| Logiciel | 1 |
| Caractéristiques de la sonde TM281/transducteur | ||||||
| IMAGE | Modèle | Type | Fréquence | Diamètre de contact |
Mesure Gamme |
Température ambiante |
|
|
PT-08 | Norme TM281 | 5MHz | 11mm | 0,8 à 100.0mm | ℃ -10 à 70 |
|
|
TC510B | Norme de TM281D/DL | 5MHz | 13.5mm | 1,2 à 200.0mm | ℃ -10 à 70 |
|
|
TC550 | Petit tube | 5MHz | 5mm | 0.8-60 millimètre | ℃ -10 à 70 |
|
|
ZT-12-2 | Fonte | 2MHz | 17mm | 4,0 à 508mm | ℃ -10 à 70 |
|
|
PT-06 | Smalltube | 7.5MHz | 8mm | 0,8 à 30mm | ℃ -10 à 70 |
|
|
PT-04 | Bout du doigt | 10MHz | 6mm | 0,7 à 12mm | ℃ -10 à 70 |
|
|
GT-12-2 | Haute température | 5MHz | 15mm | 4 à 80mm | ℃ -20 à 300 |
