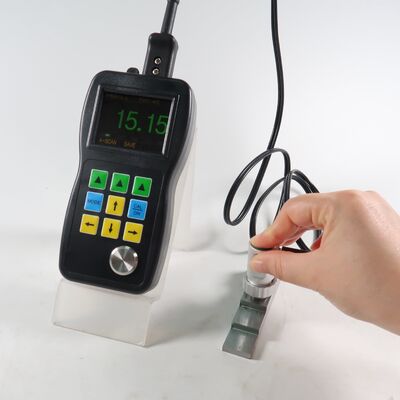

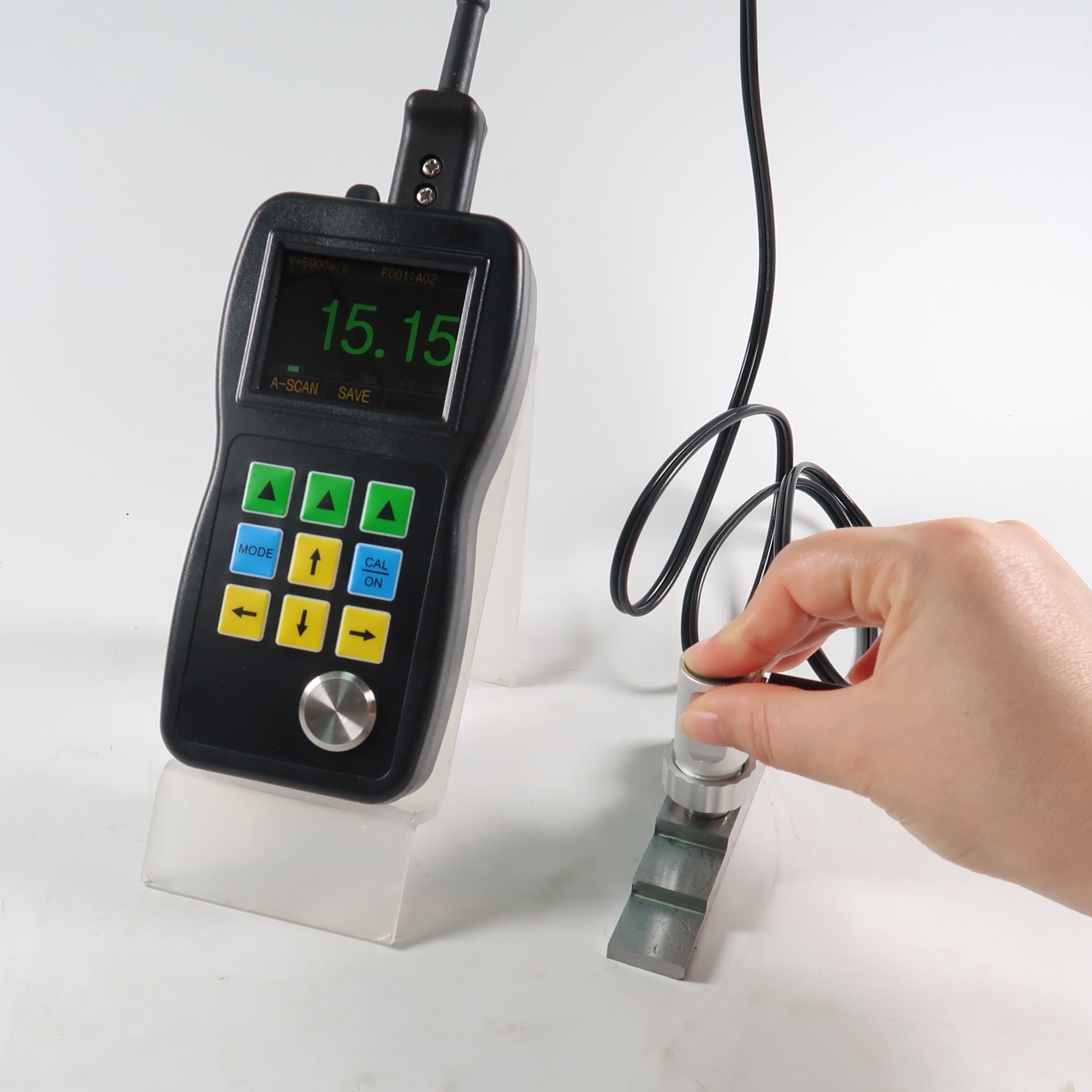

Jauge d'épaisseur à ultrasons série TM282 avec scan A&B / traversant le revêtement / logiciel
Solution professionnelle de mesure d'épaisseur par ultrasons
La jauge d'épaisseur à ultrasons TM282 à écran couleur avec scan A/B est conçue professionnellement pour résoudre diverses applications difficiles de mesure d'épaisseur dans les environnements industriels.
Caractéristiques principales
Scan A couleur en direct
Visualisation directe de la forme d'onde ultrasonore (scan A) en couleur à l'écran. Essentiel pour vérifier l'exactitude des résultats de test et dépanner les problèmes de mesure. Paramètres GAIN, BLACKING et GATE réglables pour des lectures optimales.

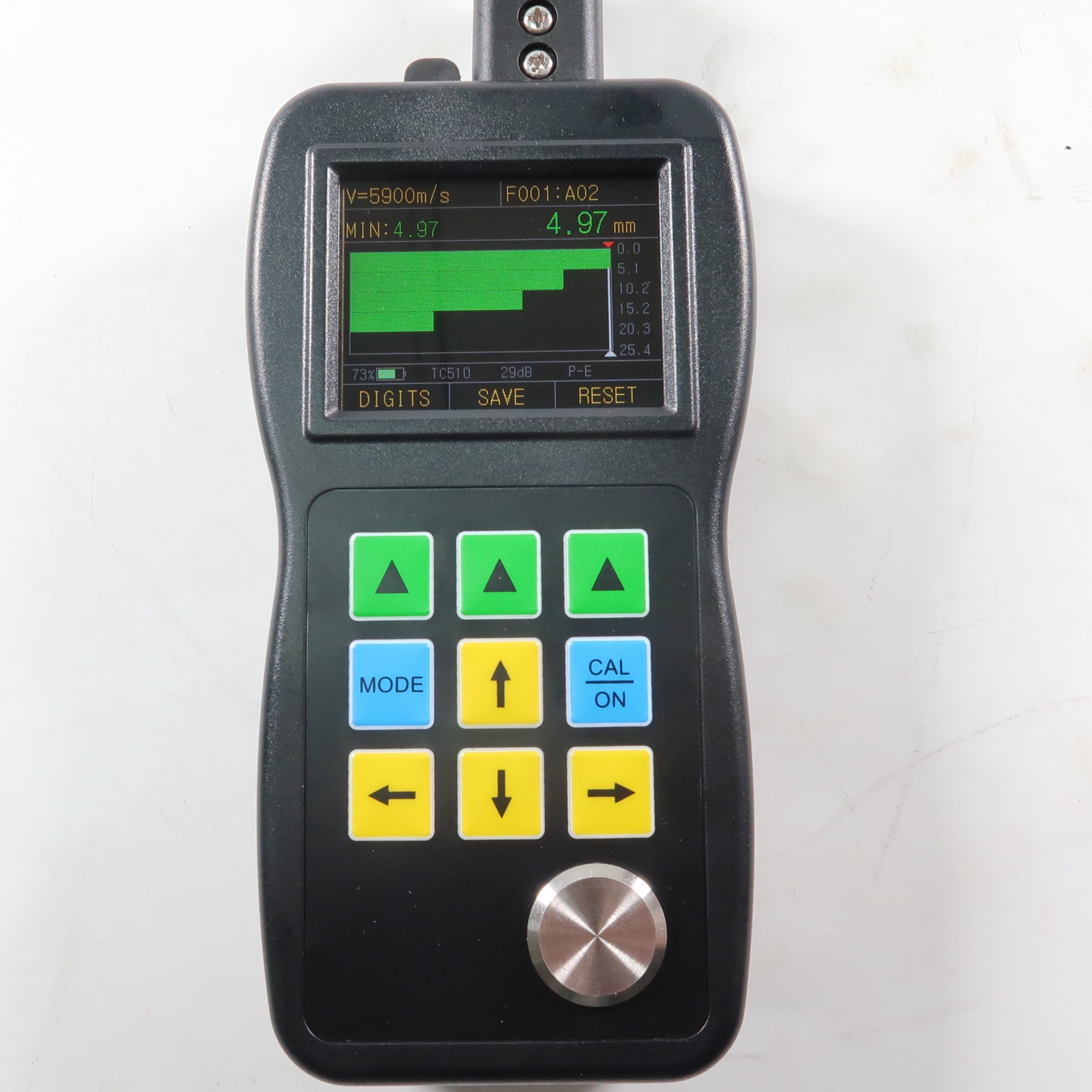

Scan B couleur en direct
La fonction de scan B basée sur le temps affiche le profil en coupe transversale de la pièce. Capture automatiquement les valeurs minimales avec des indicateurs triangulaires rouges. Capacité de mesure d'épaisseur point à point sur l'image du scan B.
Fonction traversant le revêtement
Élimine le besoin de retirer le revêtement. Obtenu en mesurant deux surfaces de fond continues du substrat avec des avantages significatifs :
- Aucun étalonnage à zéro requis
- Haute stabilité - insensible à la pression de la sonde, à l'épaisseur de la couche de couplage ou à la poussière de surface
- Prévention de la dérive du zéro
Fonction d'économie d'énergie
Bouton d'économie d'énergie dédié pour prolonger la durée de vie de la batterie en conservant l'énergie pendant les périodes prolongées de non-utilisation.
Fonctionnalités avancées
- Différence/Taux de réduction : Affiche la variance par rapport aux valeurs normales et calcule le pourcentage de réduction d'épaisseur
- Affichage des informations : LOS, min, max, lecture large, vitesse, zéro, étalonnage, unités, gel, autonomie de la batterie, niveaux de gain, symboles d'écho
- Capture Max./Min. : Affichage simultané des valeurs d'épaisseur actuelles, minimales et maximales
- Mode alarme : Changements de couleur dynamiques pour les lectures d'épaisseur en cas d'alarme
- Taux de rafraîchissement : 4Hz, 8Hz et 16Hz sélectionnables pour divers besoins d'application
- Prise en charge multilingue : Chinois, Anglais, Espagnol, Allemand
- Écho à écho : Mesure uniquement l'épaisseur du métal, ignorant la peinture et les revêtements
- Enregistreur de données : 99 999 points de données d'épaisseur avec ID dans des fichiers linéaires ou en grille (capacité de 400 fichiers)
- Sortie : Connecteur USB 2.0 pleine vitesse avec logiciel de rapport DataView
- Affichage : OLED couleur 2,4 pouces, 320 × 240 pixels, rapport de contraste 10 000:1
- Dimensions : 156 mm (L) × 76 mm (l) × 38 mm (H)
- Poids : 285g
- Température de fonctionnement : -10°C à 50°C
Sonde standard TC510
Puce piézoélectrique haute performance avec boîtier métallique intégré. Caractérisé par une conception pratique de séparation de la sonde et du câble pour une durabilité et des performances maximales.
Comparaison des séries TM282
| Caractéristique |
TM282 |
TM282D |
TM282DL |
| Affichage couleur |
✓ |
✓ |
✓ |
| Scan A en direct |
✓ |
✓ |
✓ |
| Scan B basé sur le temps |
✓ |
✓ |
✓ |
| Contrôle du gain et de la porte |
✓ |
✓ |
✓ |
| Masquage |
✓ |
✓ |
✓ |
| Traversant la peinture et les revêtements |
× |
✓ |
✓ |
| Enregistreur de données |
× |
× |
✓ |
| Logiciel DataView |
× |
× |
✓ |
Spécifications techniques TM282DL
| Type d'affichage |
OLED couleur 2,4 pouces, 320 × 240 pixels, contraste d'affichage 10 000:1 |
| Principe de fonctionnement |
Écho d'impulsion avec transducteurs à double élément |
| Plage de mesure |
0,50 mm à 508 mm (0,02" à 20,00"), selon le matériau, la sonde et l'état de surface ; Mode E-E : 3-50 mm dans certaines conditions |
| Résolution de mesure |
Sélectionnable 0,01 mm, 0,1 mm (sélectionnable 0,001", 0,01") |
| Unités |
Pouce ou Millimètre |
| Mode de redressement |
RF+, RF-, HALF+, HALF-, FULL |
| Mode d'affichage |
Normal, capture minimum/maximum, DIFF/RR%, scan A, scan B |
| Correction de chemin en V |
Automatique |
| Taux de rafraîchissement |
Sélectionnable 4Hz, 8Hz, 16Hz |
| Plage de vitesse des matériaux |
500 à 9999 m/s (0,0197 à 0,3939 in/µs) |
| Langues |
Anglais, Français, Allemand, Espagnol, Chinois |
| Paramètres d'alarme |
Alarmes minimum et maximum. Plage de 0,25 mm à 508 mm (0,010" à 20,00"). Changement de couleur dynamique de la forme d'onde en cas d'alarme |
| Alimentation requise |
2 piles AA |
| Autonomie de fonctionnement |
Environ 40 heures |
| Arrêt de l'instrument |
Sélectionnable TOUJOURS ACTIF ou ARRÊT AUTOMATIQUE après 5, 10, 20 minutes d'inactivité |
| Température de fonctionnement |
-10°C à +50°C (+10°F à +12°F) |
| Taille |
158 mm × 76 mm × 37 mm (H × l × P) |
| Poids |
285g avec piles |

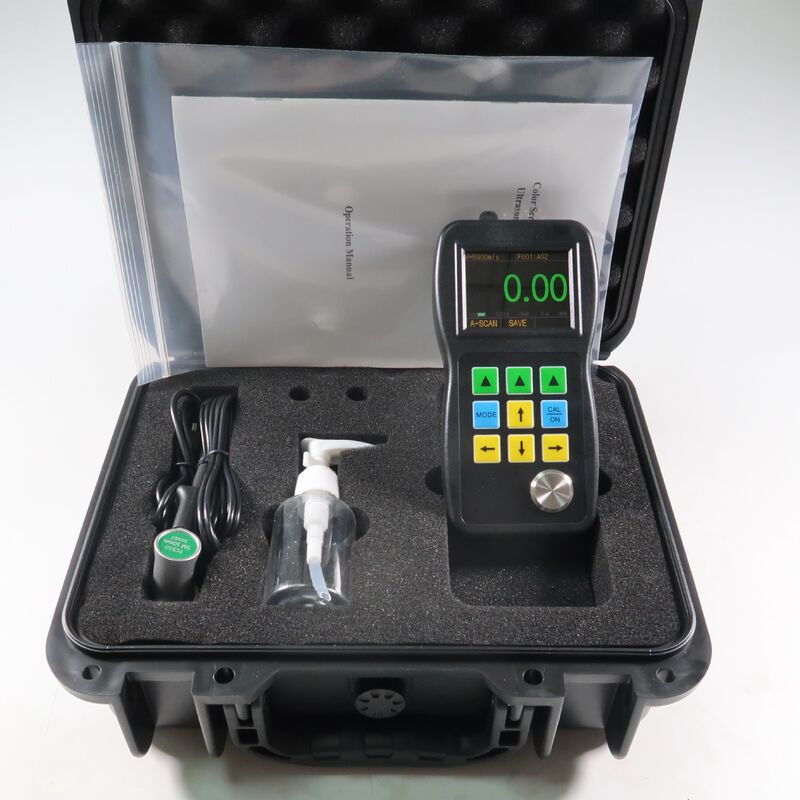

Contenu de la livraison standard - TM282DL
| Composant |
Quantité |
| Corps principal |
1 |
| Sonde |
1 |
| Batterie |
1 |
| Couplant |
1 |
| Mallette de transport |
1 |
| Manuel d'utilisation |
1 |
| Câble USB |
1 |
| Logiciel |
1 |
