Le bloc d'échantillonnage de comparaison de rugosité de surface est une sorte d'outil de mesure de travail qui est utilisé pour vérifier la rugosité de surface après usinage.Par inspection visuelle ou par loupe et comparaison de la rugosité de surface mesurée de la pièce, niveau de jugement.
· Matériaux et spécifications:
Matériau: en plus du bloc de l'échantillon de broyageGCr15, le reste du matériau est utilisé.45 Fabriqué en acier structural au carbone de haute qualité.

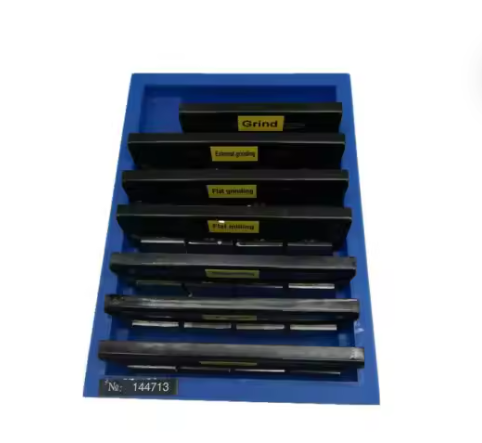

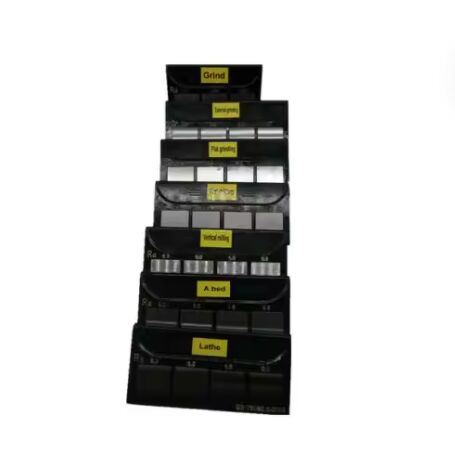

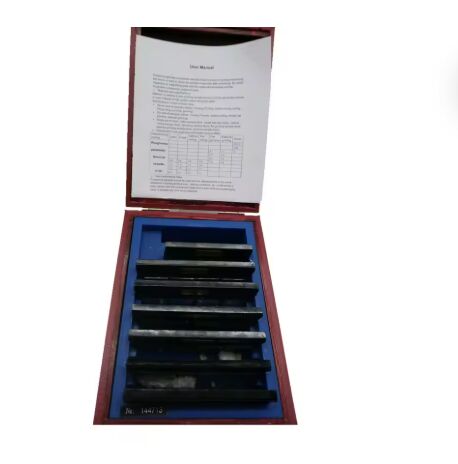

Spécifications: trois types au total
· Sept séries d'échantillons (lathes, Chuang Chuang, fraisage vertical, fraisage, broyage plat, broyage, broyage)
· Six séries d'échantillons (lathes, Chuang Chuang, fraisage vertical, fraisage, broyage plat, broyage extérieur)
· Ensemble unique de formulaires: (bloc d'échantillon de tour, bloc de type lit, bloc d'échantillon de fraisage vertical, bloc d'échantillon de fraisage plat, bloc d'échantillon de broyage plat, bloc d'échantillon de broyage externe,bloc d'échantillon de broyage)
Paramètres de classement et de rugosité tels que le tableau:
| méthode de fabrication |

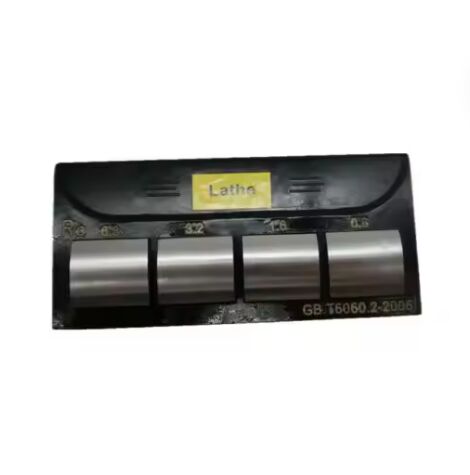

Le tour |
Un lit. |
Fraisage à la verticale |
Fraisage à plat |
Déchets et déchets de bois |
Molière extérieure |
Pour le broyage |
|
Paramètre de rugosité
Valeur nominaleRa (UM)
|
|
|
|
|
|
|
0.025 |
| |
|
|
|
|
|
0.05 |
| |
|
|
|
0.1 |
0.1 |
0.1 |
| |
|
|
|
0.2 |
0.2 |
|
| |
|
|
|
0.4 |
0.4 |
|
| 0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
|
| 1.6 |
1.6 |
1.6 |
1.6 |
|
|
|
| 3.2 |
3.2 |
3.2 |
3.2 |
|
|
|
| 6.3 |
6.3 |
6.3 |
6.3 |
|
|
|
· Utiliser des notes d'entretien:
Les échantillons de comparaison doivent être utilisés et les parties détectées dans les mêmes conditions (y compris la couleur de la surface, les conditions d'éclairage, etc.).) ne doivent pas être en contact direct avec le spécimen de comparaison, pour éviter la rouille et les rayures.
