Définition |
 |
TS55-Le bâton étendant,La longueur de la tige d'extension est de 50 mm. |
|
TS90 - Barre à angle droit,modifier la position du capteur, principalement utilisé pour mesurer la surface d'une rainure particulière. |
|
TS100 - Capteur standard,pour mesurer la majeure partie du plan, le plan incliné, la surface du cône, le trou intérieur, la rainure et toute autre rugosité de la surface, en plus du capteur standard,d'autres capteurs spéciaux sont nécessaires pour mesurer la plateforme de mesure. |
|
TS110 - Capteur de surface courbe,pour mesurer des surfaces cylindriques lisses dont le rayon est supérieur à 3 mm, pour les surfaces sphériques lisses de grand rayon et d'autres surfaces, on peut également obtenir une bonne approximation,besoin de travailler avec la plateforme TA1520 ou TA1620. |
|
TS120 - Capteur de petit trou, pour mesurer les surfaces intérieures des trous d'un rayon supérieur à 2 mm, il est préférable de travailler avec la plateforme TA1520 ou TA1620. |
|

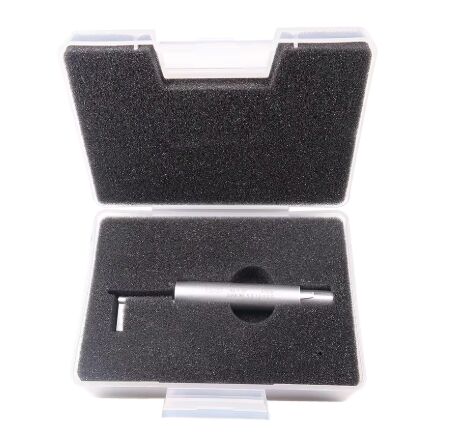

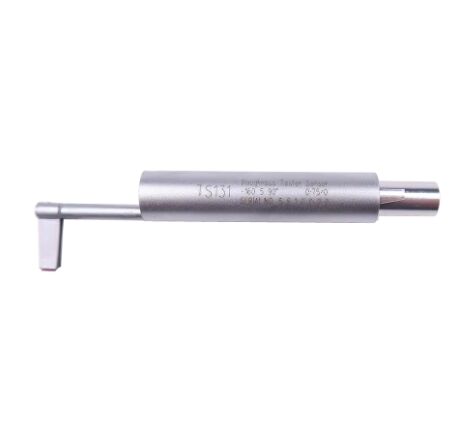

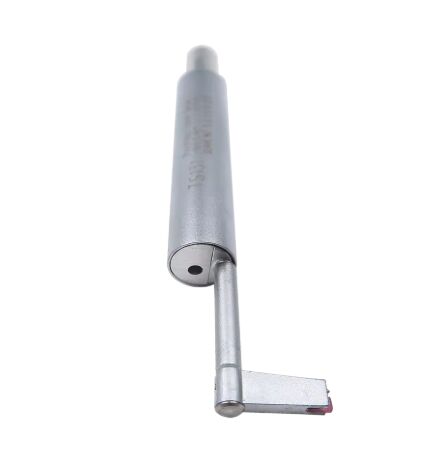

TS131 - Capteur de rainure profonde,une rainure de mesure d'une largeur supérieure à 3 mm et d'une profondeur supérieure à 10 mm, ou la rugosité de la surface de l'étape d'une hauteur inférieure à 10 mm, peut également être utilisée pour mesurer la plate-forme planure cylindrique utilisée,mieux travailler avec la plateforme TA1520 ou TA1620. |
|
Pour les appareils électroniquesPrenez pour le trou profond.
Radius de la pointe de l'aiguille: 5 μm
Angle de l' aiguille: 90°
Force pour l' aiguille: 4mN
Plage de mesure: 400 μm
Largeur minimale du trou: ø2 mm
Profondeur maximale du trou: 20 mm |
|
TS140-pour une surface courbe
Radius de la pointe de l'aiguille: 5 μm
Angle de l' aiguille: 90°
Force pour l' aiguille: 4mN
Plage de mesure: 200 μm |
|
|
TS11X:Le trou étroit, dont la largeur est supérieure à 2 mm, la profondeur est supérieure à 3 mm à 15 mm, ou les pièces surfaces convexes et concaves dont le rayon de courbure est supérieur à 3 mm, sont nécessaires avec la plaque. |
|
TA1420 - Base magnétique flexible pour un essai simple, un déplacement facile et une utilisation confortable |
|
TA1520-Plateforme de travail de substrat métallique, hauteur réglable 200 mm.
Avec un fonctionnement flexible et stable et une gamme d'applications plus large, la rugosité des formes complexes peut également être mesurée.Le support de mesure permet un réglage plus précis de la position du stylet et une mesure plus stableSi la valeur de Ra de la surface mesurée est relativement faible, il est recommandé d'utiliser une plateforme de mesure.
|
|
TA1620-Plateforme de travail de substrat en marbre,Caractéristiques
L'élévation de la table à travers une vis, et une rainure en forme de V est disponible, il est approprié pour tester petite pièce à usiner pour améliorer la précision
Les spécifications
Les dimensions: 400 mm × 250 mm × 70 mm
L'échelle de l'axe Y: 300 mm±1 mm
|
|
Bloc d'étalonnage de rugosité standard lignes gravées à plusieurs reprises (onde carrée)
Fabriqué en verre optique, avec une dureté élevée, une valeur de rugosité standard de haute précision, anti-rayures, a une durée de vie plus longue que le bloc de rugosité métallique.
Répondre aux normes GB/T19067.1-2003 et ISO5436-1:2000
Pour le calcul de l'échantillonnage, il est nécessaire d'établir une approximation de l'échantillon.
Des valeurs et des ondes sinus personnalisées sont disponibles.
|
|
Bloc d'étalonnage de rugosité standard lignes gravées simples
Fabriqué en verre optique, avec une dureté élevée, une valeur de rugosité standard de haute précision, anti-rayures, a une durée de vie plus longue que le bloc de rugosité métallique.
Répondre aux normes GB/T19067.1-2003 et ISO5436-1:2000
La valeur de l'échantillon doit être égale ou supérieure à la valeur de l'échantillon.
Valeur personnalisée disponible.
|
|
Comparateur de rugosité (30 pièces/ensemble)
Cet ensemble contient les normes des six méthodes d'usinage les plus importantes dans les valeurs "AA" prévalentes.Cette rugosité de surface est utilisée pour comparer et déterminer le degré de finition de la surface par méthode de comparaison et d'estimation oculaire ou de loupeLa surface des blocs de contreplaqué est constituée d'acier 45 super carbure, à l'exception du GCr15 qui sert à la plaque de l'échantillon.Les 30 échantillons sont calibrés en u'AA (moyenne arithmétique) et en équivalents métriques um Ra.
|
|
Charge et câble pour le testeur de rugosité de surface
Chargeur: optionnel selon les normes américaines et européennes
Le câble: interface USB
|
|
Une mini-imprimante thermique
Imprimante externe, connectée par interface USB, adaptée aux modèles TMTECK.
|
|
Papier d'impression thermique
Convient pour une mini-imprimante thermique et un testeur TMTECK avec imprimante intégrée
Emballage: 10 pièces par sac
|
