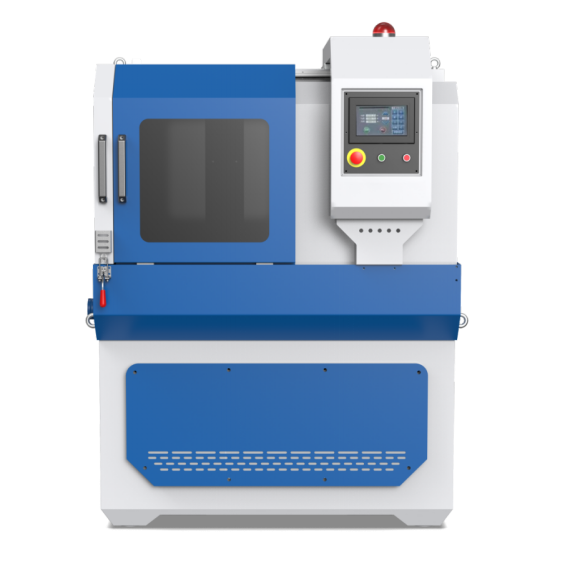

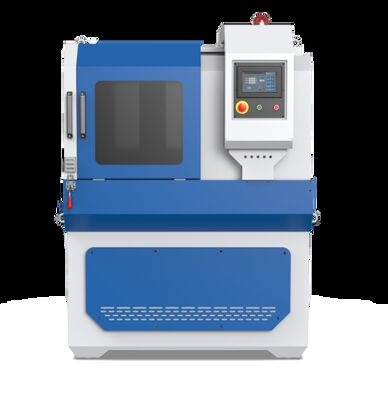

TMETALL-400 Grande machine de découpe d'échantillons métallographiques

2. Coupe par hachage, coupe par poussée plate, coupe par balayage et trois méthodes de coupe fonctionnelles. Lors de la coupe, la vitesse de coupe peut être ajustée en fonction de la dureté du matériau pour atteindre l'objectif de coupe rapide de la pièce. Lors de la coupe d'un cylindre plein en acier, différentes méthodes de coupe peuvent être sélectionnées.

3. Afin de faciliter le nettoyage de la chambre de coupe et la sécurité du moteur de la broche, nous avons adopté une séparation électromécanique ; le moteur de la chambre de coupe est protégé par une isolation étanche. La grande fenêtre d'observation est installée sur la porte de protection de sécurité de la chambre de coupe, de sorte que l'utilisateur puisse facilement observer l'ensemble du processus de coupe de l'échantillon ; la lampe d'éclairage LED est installée dans la chambre de coupe pour réaliser un éclairage efficace de toute la zone de la chambre de coupe ; la luminosité et la clarté dans la salle de travail sont augmentées.

4. La conception est plus humanisée, utilisant le principe de l'ergonomie. La plus grande caractéristique : faible bruit, facile à utiliser, belle apparence, sûr à utiliser. C'est l'un des équipements nécessaires à la préparation d'échantillons en laboratoire.

Forme du corps ; verticale. Il est principalement composé de la partie supérieure (capot de sécurité), de la partie centrale (cadre), de la porte coulissante droite, de la porte latérale ouvrante, du cadre inférieur (boîtier électrique), du dispositif de serrage, du pistolet de rinçage à l'eau et du réservoir d'eau de refroidissement (indépendant).

Cette machine de coupe, conçue pour la coupe en grand volume de grandes pièces, facilite l'entretien des pièces de la machine et la manipulation de grandes pièces. Les portes coulissantes et les portes battantes vous offrent plus d'espace et un accès illimité, ce qui facilite le chargement de grandes pièces au bon endroit. La pièce peut également être introduite dans la chambre de coupe par le dessus, l'avant, la gauche, 3.

La zone de travail est entièrement fermée par un couvercle de protection transparent pour l'observation pendant la coupe. Équipé d'eau de refroidissement pour stocker le liquide de refroidissement, éviter d'utiliser de l'eau du robinet comme liquide de refroidissement. Une fois le travail de coupe terminé, rincez le robinet sur le côté gauche, rincez les débris intérieurs et fermez la porte de sécurité.

II．Principal technical parameter

Méthode de coupe : Coupe par hachage, coupe par poussée plate, coupe par balayage

Vitesse de coupe : 0,01-1 mm/s (pas d'ajustement 0,01)

Mode de réinitialisation : Automatique

Système de contrôle :  Écran tactile LCD 7 pouces API

Vitesse de rotation de la broche : 2800 tr/min

Course max. : axe Z 130 mm ; axe Y 200 mm ; axe X 100 mm

Taille de la table de travail : 128*320 mm 180*320 mm

Diamètre max. : φ 130 mm

Lame de coupe : 400*4*32 mm

Puissance de coupe : 4 KW

Tension : 380 V / 50 Hz

Dimensions : 1350*1100*1750 mm (L×l×H)

III．Electric control specification

1. Principe de contrôle électronique

Équipement de coupe pour équipement automatique, utilisant  API, avec écran tactile LCD de 7 pouces. Alimentation système : triphasé quatre fils AC380V 50Hz.

IV．Function introduction

Le fonctionnement automatique est divisé en direction de l'axe Y, direction de l'axe X, direction de l'axe Z à l'aide d'un contrôle par moteur pas à pas, fonctionnement sur écran tactile.

Le panneau est équipé d'un écran tactile et de boutons pour le démarrage, l'arrêt et l'arrêt d'urgence. Une fois l'équipement sous tension, allumez l'interrupteur principal, appuyez sur le bouton de démarrage, le système sera sous tension, et appuyez sur le bouton d'arrêt, le système sera hors tension. Le bouton d'arrêt d'urgence est le bouton d'arrêt d'urgence du système. Appuyer sur le bouton arrête l'action du système.

L'écran d'opération est le suivant

1) Interface principale

4) Affichage X - image d'opération       Display the function of the equipment and equipment parameters and precautions.     Cutting effect picture            Packing list       Nom Modèle Unité Quantité Remarque             Machine principale   jeu 1               Réservoir d'eau (含水泵) jeu 1             Lame de coupe 400×4×32 mm pièce 2             Tuyau de sortie   pièce 1             Tuyau d'entrée   pièce 1             Anneau de serrage   pièce 2               Clé   pièce 3               Manuel   copie 1   Certificat   copie 1   Liste de colisage   copie 1
