TMP-10S/TMP-20S
(Machine de polissage et de meulage métallographique entièrement automatique à pression multipoint et pression centrale)
I. Introduction du produit
TMP-10S/TMP-20S machine de polissage et de meulage métallographique entièrement automatique prend en charge simultanément :
- Plusieurs échantillons sont chargés indépendamment
- Chargement au centre du plateau porte-échantillons
Six échantillons peuvent être fixés à la fois, et un compte-gouttes automatique à quatre canaux (en option) peut être configuré pour automatiser entièrement le processus de meulage et de polissage.

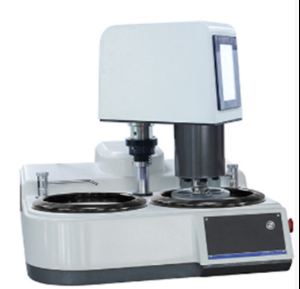

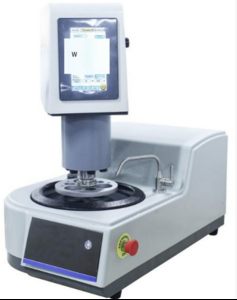

Disque unique Disques doubles
II. Caractéristiques du produit
1. Machine de meulage et de polissage métallographique à disque simple et double entièrement automatique TMP-10S/TMP-20S, prenant en charge :
- Chargement de plusieurs échantillons indépendamment
Chargement central du plateau porte-échantillons, fixant six (personnalisable jusqu'à 8 échantillons) échantillons à la fois pour terminer l'ensemble du processus de meulage et de polissage, garantissant que chaque échantillon est meulé sur un plan complet
2. Disques de meulage et de polissage et disques d'échantillons : Définir et exécuter tous les paramètres de meulage et de polissage tels que la vitesse, le temps de meulage et de polissage, le sens de rotation, la fermeture de la vanne d'eau, etc., et enregistrer automatiquement pour un accès facile ;
3. PLC + moteur haute puissance 1 KW
4. Deux moteurs haute puissance 1 KW séparés (le TMP-10S est un seul moteur) sont utilisés pour le couple, et le couple est important et constant quelle que soit la vitesse ;
5. La plage de vitesse est large, de 5 tours par minute à 1 000 tours par minute (maximum 1 500 tours par minute).
6. Démarrage et arrêt rapides de la platine, la platine cesse de tourner en 2 secondes ;
7. Tous les paramètres de meulage et de polissage, y compris la vitesse, le temps de meulage et de polissage, le sens de rotation, la fermeture de la vanne d'eau, etc., sont automatiquement enregistrés pour un accès facile ;
8. Marque PLC importée, qualité fiable ;
9. Interface à écran tactile pour une configuration facile des paramètres de meulage et de polissage ;
10. 3 modes de fonctionnement :
- Mode entièrement automatique :
Selon le matériau de l'échantillon ou la préférence de l'utilisateur, 99 ensembles de processus (processus) peuvent être définis et invoqués, chaque ensemble de processus pouvant contenir 10 étapes de paramètres de processus (chaque processus pour une certaine étape de meulage ou de polissage : vitesse de rotation des disques de meulage et des têtes de meulage, temps de meulage et de polissage...)
Selon chaque étape du processus de meulage et de polissage, 30 paramètres de processus peuvent être définis et invoqués : vitesse de rotation de la meule et de la tête de meulage, temps de meulage et de polissage, ouverture/fermeture de l'eau...
Utiliser une fonction de l'appareil séparément
Interface automatique TMP-10S TMP-20S Interface multi-processus TMP-20S Interface manuelle
11. Stocker 100 processus, importer et exporter ;
12. Contrôle de l'épaisseur de la couche de meulage de l'échantillon : Contrôler avec précision la quantité d'échantillon à meuler jusqu'à la position désignée (en option) ;
13. Compte-gouttes automatique intégré à 1, 4 ou 6 canaux (en option) :
1) L'unité principale de la machine de meulage et de polissage contrôle le compte-gouttes à quatre canaux. Le type et la vitesse des gouttes sont tous indiqués par la machine de meulage et de polissage
2) Le compte-gouttes dispose de trois modes de fonctionnement : manuel, en ligne et entièrement automatique
3) Connectez-vous à la polisseuse et faites couler le liquide en fonction des paramètres de meulage et de polissage définis par la polisseuse ; Chaque mode peut être réglé indépendamment : vitesse de goutte, temps de goutte
14. Le verrouillage automatique électromagnétique de la tête de meulage remplace la clé de verrouillage manuelle de la tête de meulage, ce qui est plus pratique ;
15. Avec le remplacement facile de la plaque anti-adhésive magnétique, tous les processus tels que le meulage grossier et fin et le polissage grossier et fin de divers échantillons peuvent être effectués, une plaque équivaut à N plaques ;
16. Basculer entre les interfaces chinois et anglais ;
17. Fonctionnement mobile à distance (en option).
III. Paramètres techniques
| Nom |
Spécifications |
| Modèle |
TMP-10S |
TMP-20S |
| Disques de meulage et de polissage |
1 |
2 |
| Moteur principal pour les disques de meulage et de polissage |
1 KW |
1 KW * 2 |
| Mode de contrôle |
Écran tactile + PLC |
| Mode sous pression |
Pressurisation pneumatique multipoint (pressurisation de chaque échantillon séparément) + pressurisation centrale électrique |
| Diamètre du disque de meulage et de polissage (mm) |
φ254 (en option φ200, φ230, φ300) |
| Vitesse du disque de meulage et de polissage |
5-1000 (tr/min) En option 1500 (tr/min) |
| Le sens de rotation du disque de meulage et de polissage |
Soit dans le sens inverse des aiguilles d'une montre, soit dans le sens des aiguilles d'une montre, avec une commutation automatique entre l'avant et l'arrière |
| Diamètre de la plaque d'échantillon |
160 mm, personnalisable |
| Ouverture d'échantillon du plateau porte-échantillons |
φ30 mm à six trous (en option : φ30 mm à huit trous, φ30 mm à six trous, φ20 à six trous, φ40 à six trous, φ50 mm à trois trous, ou personnalisé) |
| Pression centrale |
300 N |
| Pression d'un seul échantillon |
(1-40 N) X 6, (1-60 N) X 8 (en option) |
| Vitesse du disque d'échantillon |
30-200 tours par minute. La rotation peut être commutée entre l'avant et l'arrière |
| Mode manuel |
30 groupes de paramètres peuvent être sélectionnés, chacun étant défini et invoqué séparément |
| Mode automatique |
99 ensembles de processus, chaque ensemble de processus contenant 10 étapes de paramètres de processus (automatiquement du processus 1 au processus 10, chaque étape correspondant à un ensemble de paramètres) |
| Programmation utilisateur |
Les utilisateurs peuvent programmer et invoquer eux-mêmes |
| Contrôle de l'épaisseur de meulage de l'échantillon |
Précision du contrôle de l'épaisseur 0,05 mm (en option) |
| Pression de la source d'air |
0,6 MPa |
| Méthode de verrouillage de la tête de meulage |
Automatique électromagnétique |
| Compte-gouttes |
1 canal, 4 canaux, 6 canaux (en option) contrôlés par la machine de meulage et de polissage |
| Alimentation |
Tension : AC220V ; Fréquence : 50 HZ ; Puissance : 2 KW |
| Dimensions externes (mm) |
760 x 470 x 700 |
760 x 730 x 700 |
| Poids |
63 kg |
74 kg |
IV. Accessoires principaux
| Nom |
Quantité
(Disque unique/Double disque
|
Nom |
Quantité
(Disque unique/Double disque)
|
| Disque magnétique (254 mm) |
1 /2 |
Plaque anti-adhésive |
2 |
| Avec papier de verre à support adhésif 254 mm (ou 250 mm) 180#, 600#, 1000# |
2 feuilles chacune |
Tissu de polissage (avec colle, 250 mm)
Velours, toile
|
1 pièce chacune |
|
Liquide de meulage et de polissage à suspension diamantée
1 micron, 6 microns 200 ml
|
1 bouteille chacune |
Outil de levier de plaque anti-adhésive (pour placer et soulever les plaques anti-adhésives) |
1 |
| Manuel d'instructions du produit, certificat de conformité du produit |
2 exemplaires au total |
|
|
V. Options
1. Le dispositif de contrôle de la quantité de meulage tourne d'une division de 0,02 mm
2. Compte-gouttes automatique à quatre canaux
3 Module de fonctionnement mobile à distance
4. Pompe à air
5. Tablette Huawei M6 10,8 pouces Kirin 980 4 Go+64 Go WiFi
6. Consommables courants :
| MAGNOMET |
Plateau anti-adhésif 5 pièces par boîte diamètre : Φ250 mm
La surface est recouverte d'un revêtement anti-adhésif spécial, qui peut être facilement remplacé par du papier de verre adhésif ou un chiffon de polissage fixé au plateau, ne laissant aucun résidu. Il peut être réutilisé.
Le disque est utilisé directement sur les disques magnétiques BUEHLER ou STRUERS ;
Remplacez le MagnoMet et le MagnoPad de BUEHLER
|
| GSC250A |
Papier de verre métallographique 100 pièces par paquet
Abrasif : carbure de silicium noir
Numéros de grain : P80# 120# 180 # 320 # 600 # 800 # 1000 # 1200 # 1500 # 2000 #
Taille : Φ250 mm résistant à l'eau
Avec dos adhésif, le papier de verre peut être directement fixé au disque de meulage
|
| FT250A |
Tissu de polissage métallographique 10 pièces par paquet
Velours (poils longs)/toile (poils courts)/tweed (poils courts)/soie (sans poils) Φ250 mm
Dos collé : Le tissu peut être directement fixé à la plaque de meulage
|
| DSU |
Liquide de meulage et de polissage à suspension diamantée 500 ml par bouteille
Le diamant est en suspension dans le liquide et réparti uniformément par un flacon pulvérisateur ou un goutte-à-goutte automatique
Taille des particules : 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 microns, adapté à tous les types de matériaux
|
