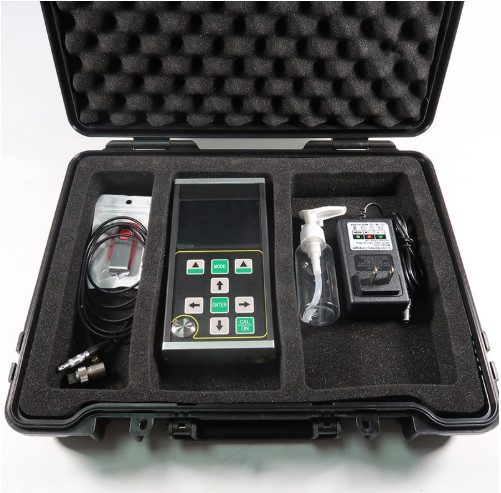

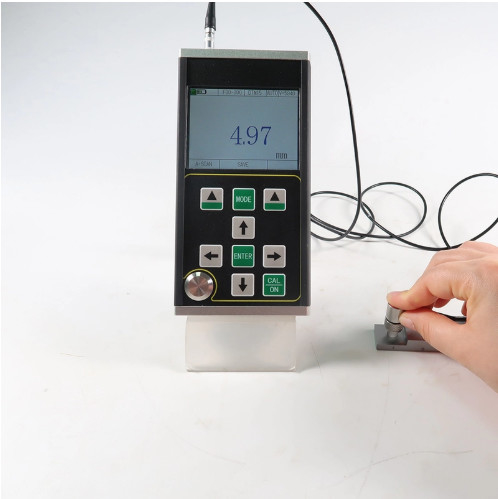

TM291 Testeur d'épaisseur de revêtement non métallique portatif

Pour mesurer l'épaisseur du revêtement sur divers substrats métalliques et non métalliques (verre, plastique, composite, béton, bois, etc.)

Le TM291 est un nouveau type de jauge d'épaisseur de revêtement numérique non métallique portatif de haute précision avec balayage A/B. Il adopte le principe de mesure d'épaisseur ultrasonique basé sur la réflexion d'impulsions.Il est adapté pour la mesure de l'épaisseur du matériau qui peut faire propagation de l'onde ultrasonique en elle à une vitesse constante et obtenir la réflexion de son dosLa résolution de mesure est de 0,001 mm et la plage de mesure est aussi fine que 0.02mmIl peut tester l'épaisseur des substrats et du revêtement en même temps.

Ce produit peut être utilisé dans le pétrole, l'industrie chimique, la métallurgie, la construction navale, l'aérospatiale, l'énergie et autres domaines.

Principales caractéristiques des fonctions

● La plage de mesure est large, avec une épaisseur de mesure minimale derevêtement 20um;Épaisseur maximale de 1800 mm.

● Ce produit peut mesurer l'épaisseur avec une grande précision, et la résolution de mesure maximale peut atteindre 0,001 mm; La résolution de répétition peut atteindre ± 0,002 mm;

●Ce produit est équipé d'un mode A-scan, d'un mode B-scan et d'un mode d'affichage numérique.

● Les couches de revêtement et de peinture sur certains matériaux composites peuvent être détectées en fonction des différentes vitesses sonores des matériaux,et l'épaisseur de chaque couche de plus de 10 matériaux multicouches peut être mesurée simultanément, et la valeur d'épaisseur de chaque couche peut être commutée sous le même écho.

● Il a les fonctions de revêtement pénétrant et de mesure d'écho à écho, qui est utilisé pour mesurer les matériaux avec une couche de peinture et un revêtement à la surface;

● Mode de mesure multiples:Je vous en prie.mb-e, E-E etAutomobileles modes répondent à la mesure des pièces d'ouvrage d'épaisseur classique;Je vous en prie.le mode réalise la mesure de pièces minces;

● Les modes numériques comprennent: le mode de valeur d'épaisseur conventionnelle, le mode de différence/taux de réduction et le mode de valeur maximale;

● Deux modes de gain: gain automatique / gain manuel;

● L'arrêt manuel et l'arrêt automatique peuvent être réglés, avec fonction d'économie d'énergie;

● Il prend en charge une variété de sondes, y comprisune sonde à cristal double et une sonde à cristal unique, et prend en charge une sonde haute fréquence jusqu'à 20 MHz;

● Il prend en charge le stockage de masse et peut stocker simultanément 100000 valeurs d'épaisseur, 500 groupes de formes d'onde A-scan et 500 groupes de formes d'onde B-scan;

● Un grand écran TFT-LCD couleur de 3,5 pouces avec une résolution haute définition (QVGA) de 320 × 240.

● Il dispose d'une variété de méthodes d'étalonnage, prend en charge l'étalonnage en un point, l'étalonnage en plusieurs points et les modes d'étalonnage manuel,et peut calibrer la vitesse du son et la position zéro de la sonde en même tempsIl prend en charge la correction de la trajectoire V de la sonde à double cristal.

● Il prend en charge la conversion du système métrique et du système britannique; il peut basculer entre les unités millimétrique et pouce;

● Il prend en charge l'affichage en chinois et en anglais;

Matériaux applicables

Pour mesurer l'épaisseur du revêtement sur divers substrats métalliques et non métalliques (verre, plastique, composite, béton, bois, etc.).

les métaux (tels que l'acier, la fonte, l'aluminium, le cuivre, etc.), les plastiques, la céramique, le verre, la résine, la fibre de verre et autres bons conducteurs ultrasoniques.

Principes de base

Le principe de mesure de l'épaisseur par ultrasons est similaire à celui de la mesure des ondes lumineuses.Lorsqu'il atteint l'interface du matériauL'épaisseur du matériau mesuré est déterminée par mesure précise du temps de propagation ultrasonique dans le matériau.

Paramètres de spécification

Probes facultatives
