| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | TMTeck |
| Certification: | CE |
| Numéro de modèle: | TM281 |
| Quantité de commande min: | 1PC |
| Prix: | Negotiation |
| Détails d'emballage: | Carton 30*15*24cm 2.5kg |
| Délai de livraison: | 3-5 jour de travail |
| Conditions de paiement: | T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | semaines 100PCS/Two |
| Type d'écran: | 2,4" couleur OLED, 320×240 pixels, 10,000:1 de contraste | principe de fonctionnement: | Écho d'impulsion avec de doubles transducteurs d'elemet |
|---|---|---|---|
| Plage de mesure: | 0.50mm à 508mm (0,02" à 20.00"), selon l'état de matériel, de sonde et de surface | Résolution de mesure: | 0.01mm sélectionnables, 0.1mm (0,001" sélectionnable, 0.01") |
| Unités: | Pouce ou millimètre | Rectifiez le mode: | RF+, RF, HALF+, MOITIÉ, COMPLÈTEMENT |
| Mode d'affichage: | Capture normale, minimum/maximum, DIFFERENCE/RR%, Un-balayage, B-balayage | Correction de V-chemin: | Automatique |
| Taux de mise à jour: | 4Hz sélectionnable, 8Hz, 16Hz | Chaîne matérielle de vitesse: | 500 à in/μs de 9999m/s (0,0197 à 0,3939) |
| Surligner: | appareil de contrôle ultrasonique d'épaisseur de mesure,mesure d'épaisseur ultrasonique en métal,appareil de mesure ultrasonique d'épaisseur |
||
Évaluateur d'épaisseur par ultrasons A&B Scan pour l'essai de l'épaisseur du caoutchouc TM281
Description du produit:
Écran couleur de la série TM281 avec mesureur d'épaisseur à ultrasons A / B-Scan Professionnel dans la résolution de diverses mesures d'épaisseur difficiles
Caractéristiques:
2.4 ̊ couleur OLED, 320 x 240 pixels, contraste 10,000:1

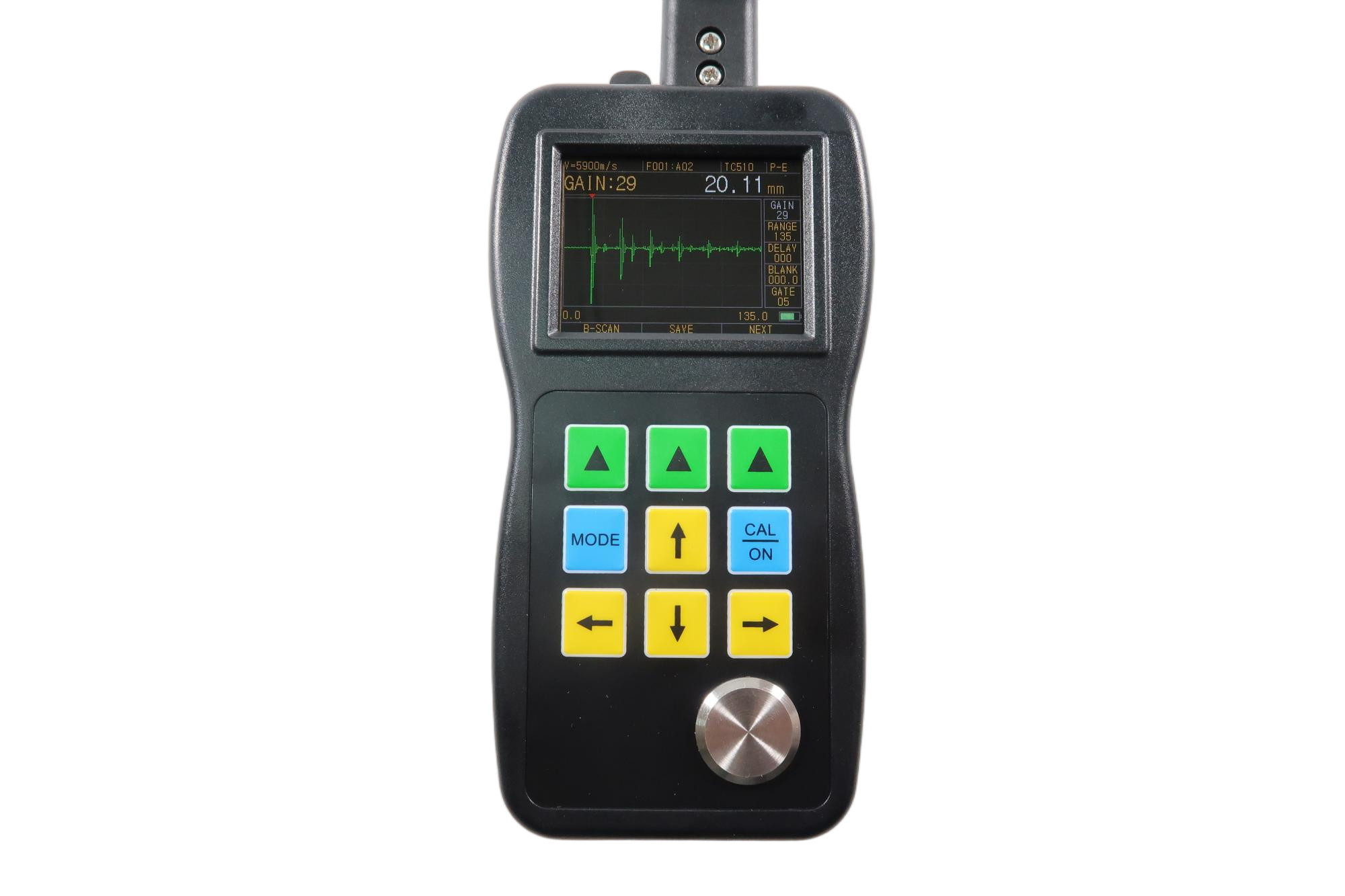

A-scan couleur en direct
Les utilisateurs pouvaient voir directement la forme d'onde couleur du son ultrasonique (ou A-scan) sur l'écran, ce qui est très important pour les occasions où nous devons vérifier la justesse des résultats des tests.Dans de nombreux cas, les résultats des tests sont erronés, voire non corrects.On pourrait trouver les causes facilement à travers le scan A. Ajustez les trois paramètres de GAIN, BLACKING, GATE, et alors nous obtiendrons les bonnes lectures.
Scanner en couleur B
La série TM281 mesureur d'épaisseur a une fonction de base de temps B-scan. déplacer la sonde le long de la surface de la pièce, puis le profil de la section transversale de l'affichage de la pièce,utilisation pour observer le contour inférieur de la pièce à usiner.Il pourrait être automatiquement capturer une valeur minimale de l'image B-scan, et indiquer la position du minimum par un triangle rouge.Vous pouvez voir n'importe quelle valeur d'épaisseur de point de l'image B-scan en déplaçant le pointeur.
Par la fonction de revêtementPas besoin de perdre du temps pour enlever le revêtement
Maintenant, TM281D et TM281DL ont également cette fonction largement acclamée. Il est réalisé en mesurant les deux surfaces inférieures continues du substrat. Ce mode a également plus d'avantages:
Plus pratique :
Différence/taux de réduction:Le mode différence affiche la différence entre la valeur réelle et la valeur normale.L'application typique est de mesurer le matériau métallique qui est dû à la flexion et devient mince.
Max./Min. Capture:Dans ce mode, l'épaisseur actuelle, l'épaisseur minimale et l'épaisseur maximale seront affichées sur l'écran en même temps.
Mode d'alarme:Changement dynamique de la couleur des relevés d'épaisseur en cas d'alarme.
Taux de mise à jour:Sélectionnable 4Hz, 8Hz et 16Hz. 4Hz pour une application ordinaire, lorsque vous avez besoin d'un balayage rapide, comme la mesure de haute température, vous pouvez choisir une fréquence de mise à jour plus élevée.
Disponible en plusieurs langues:Chinois, anglais, japonais, français, allemand.
Probe standard TC510:
La sonde est le cœur de l'instrument, TMTeck possède la technologie de production de sonde leader au monde.d'une épaisseur n'excédant pas 1 mm, la conception pratique de la sonde et du câble séparés, indépendamment des coûts pour créer une haute qualité.

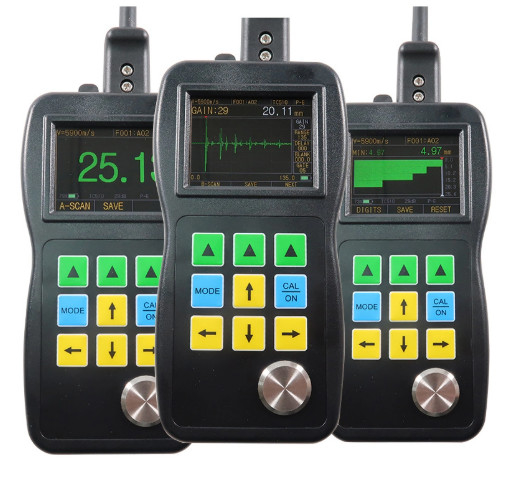

La différence entre les ultrasons de la série TM281
| TM281 | Pour les véhicules à moteur: | TM281DL | |
| Affichage en couleur | √ | √ | √ |
| Scanner en direct | √ | √ | √ |
| B-Scan basé sur le temps | √ | √ | √ |
| Contrôle de l'accès et de la porte | √ | √ | √ |
| Le blanchiment | √ | √ | √ |
| Peintures et revêtements | × | √ | √ |
| Enregistreur de données | × | × | √ |
| Le logiciel DataView | × | × | √ |
Spécifications de la jauge d'épaisseur par ultrasons TM281DL
| Type d'écran | 2.4' couleur OLED, 320×240 pixels, contraste 10,000:1 |
| Principe de fonctionnement | Écho d'impulsion avec transducteurs à double élément |
| Plage de mesure | 0.50 mm à 508 mm ((0,02' à 20,00'), selon le matériau, la sonde et l'état de la surface |
| Résolution de mesure | Les dimensions de l'écartement doivent être définies en fonction de l'écartement entre les dimensions de l'écartement et les dimensions de l'écartement. |
| Unités | Points ou millimètres |
| Mode de rectification | RF+, RF-, HALF+, HALF-, plein |
| Mode d'affichage | La valeur de l'échantillon doit être déterminée en fonction de la fréquence de capture de l'échantillon. |
| Correction de la voie V | Automatique |
| Taux de mise à jour | Sélectionnables 4Hz, 8Hz, 16Hz |
| Plage de vitesse du matériau | 500 à 9999 m/s (de 0,0197 à 0,3939 pouces/μs) |
| Les langues | Anglais, français, allemand, japonais, chinois |
| Paramètres d'alarme | Alarmes minimaux et maximaux: gamme de 0,25 mm à 508 mm (0,010' à 20,00'); changement dynamique de couleur de la forme d'onde lors de l'alarme |
| Besoins en énergie | 2 piles de taille AA |
| Temps de fonctionnement | Environ 40 heures |
| Détection de l'instrument | Sélectionnable ALWAYS ON ou AUTO OFF après 5, 10, 20 minutes d'inactivité |
| Température de fonctionnement | -10°C à +50°C ((+10°F à +12°F)) |
| Taille | Le nombre de points de contact doit être le même que le nombre de points de contact. |
| Le poids | 225 g, piles comprises |
Livraison standard
| Nom | Quantité |
| Corps principal | 1 |
| La sonde | 1 |
| Batterie | 1 |
| Couplants | 1 |
| Coffret de transport | 1 |
| Manuel d'utilisation | 1 |
| Cable USB | 1 |
| Logiciel | 1 |
