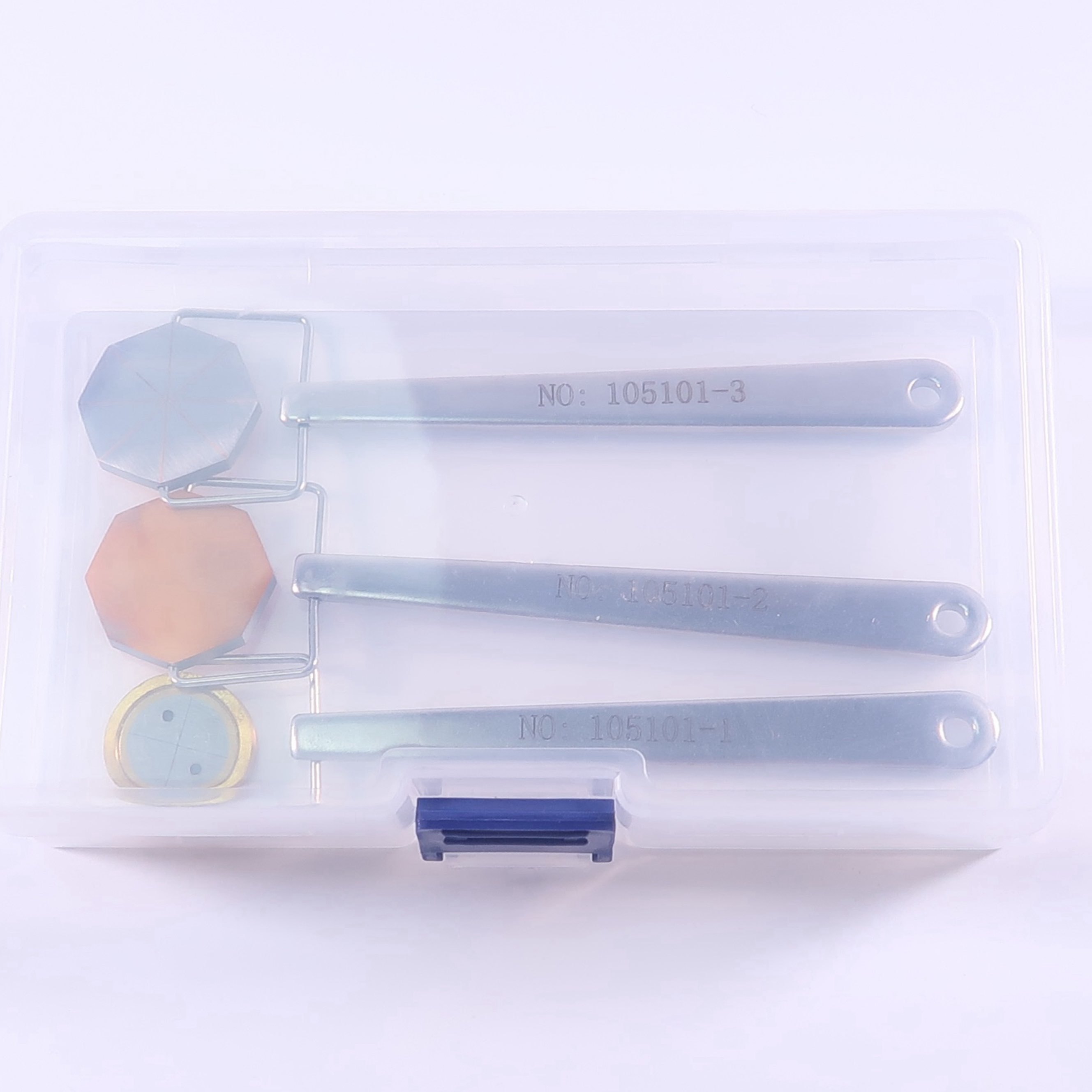

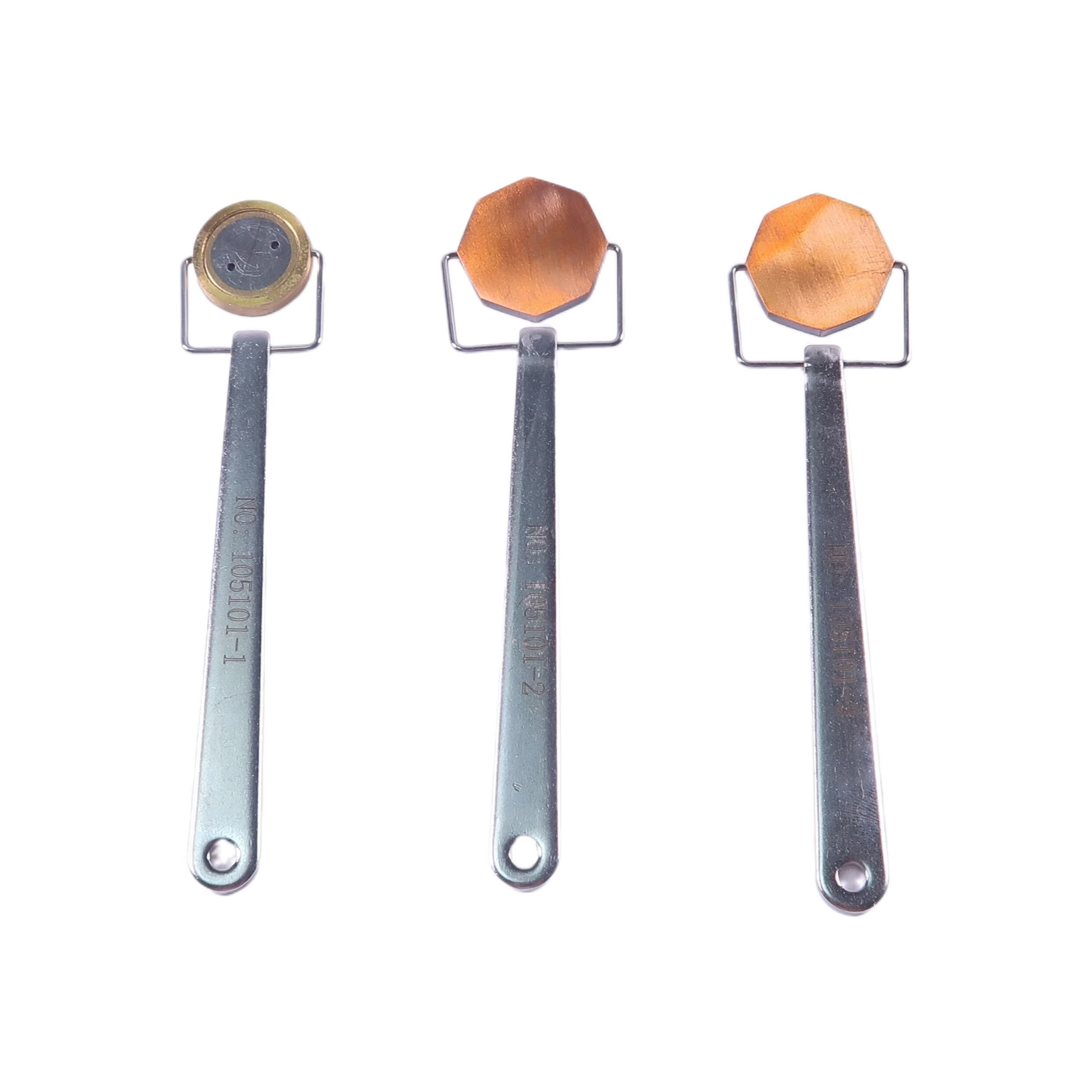

Indicateur de champ magnétique pour jauges magnétiques à particules magnétiques pour le contrôle par magnétoscopie (NDT)

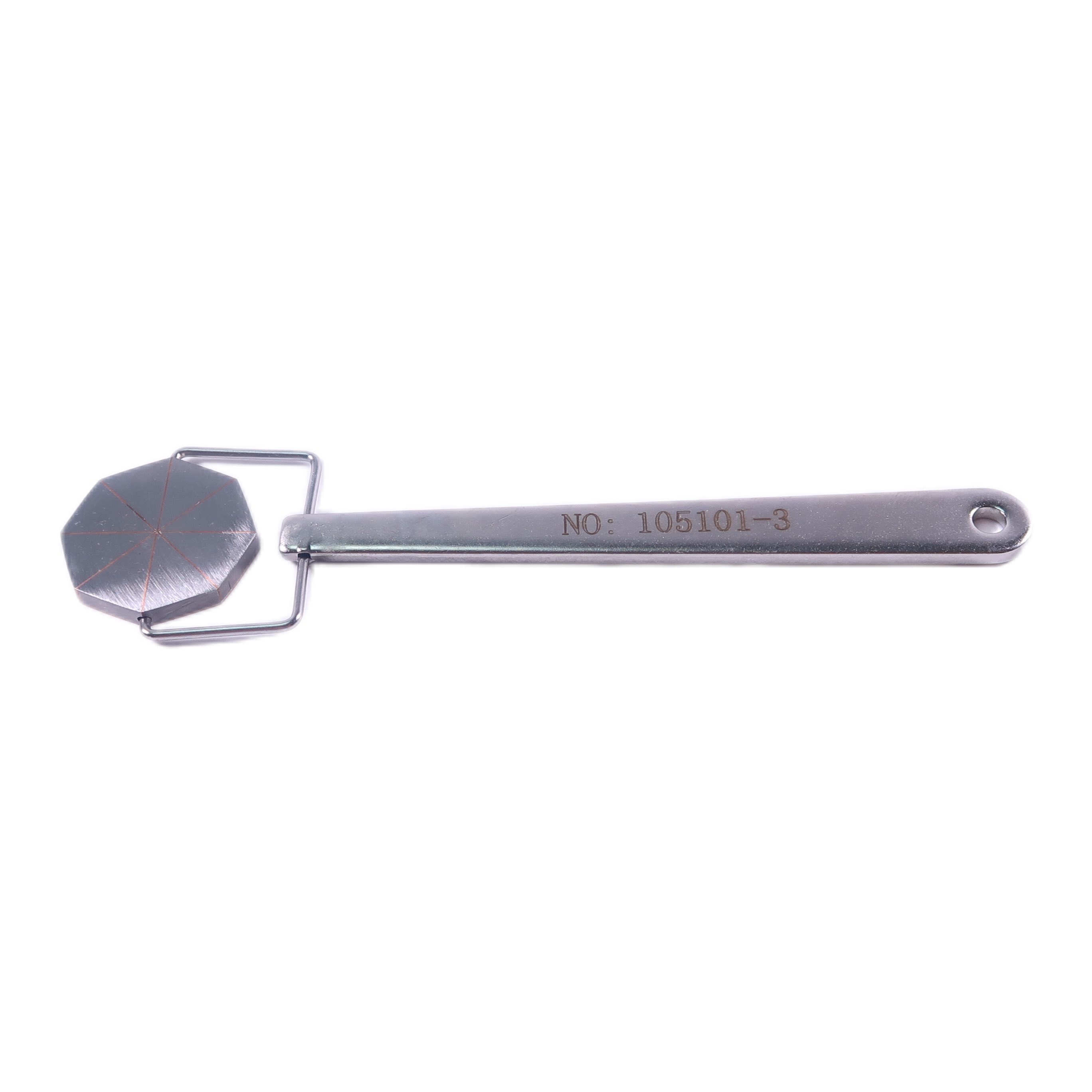

L'indicateur 1# est une combinaison de huit pièces triangulaires. Un côté présente une surface en laiton, tandis que l'autre côté présente huit surfaces linéaires.

• Tenez la poignée pendant l'utilisation et gardez le côté en laiton vers le haut.
• Gardez la surface à huit lignes vers le bas et près de la surface de la pièce.
• Appliquez la méthode continue pour l'inspection magnétique.
• Pulvérisez la suspension magnétique pour afficher clairement l'image magnétique.

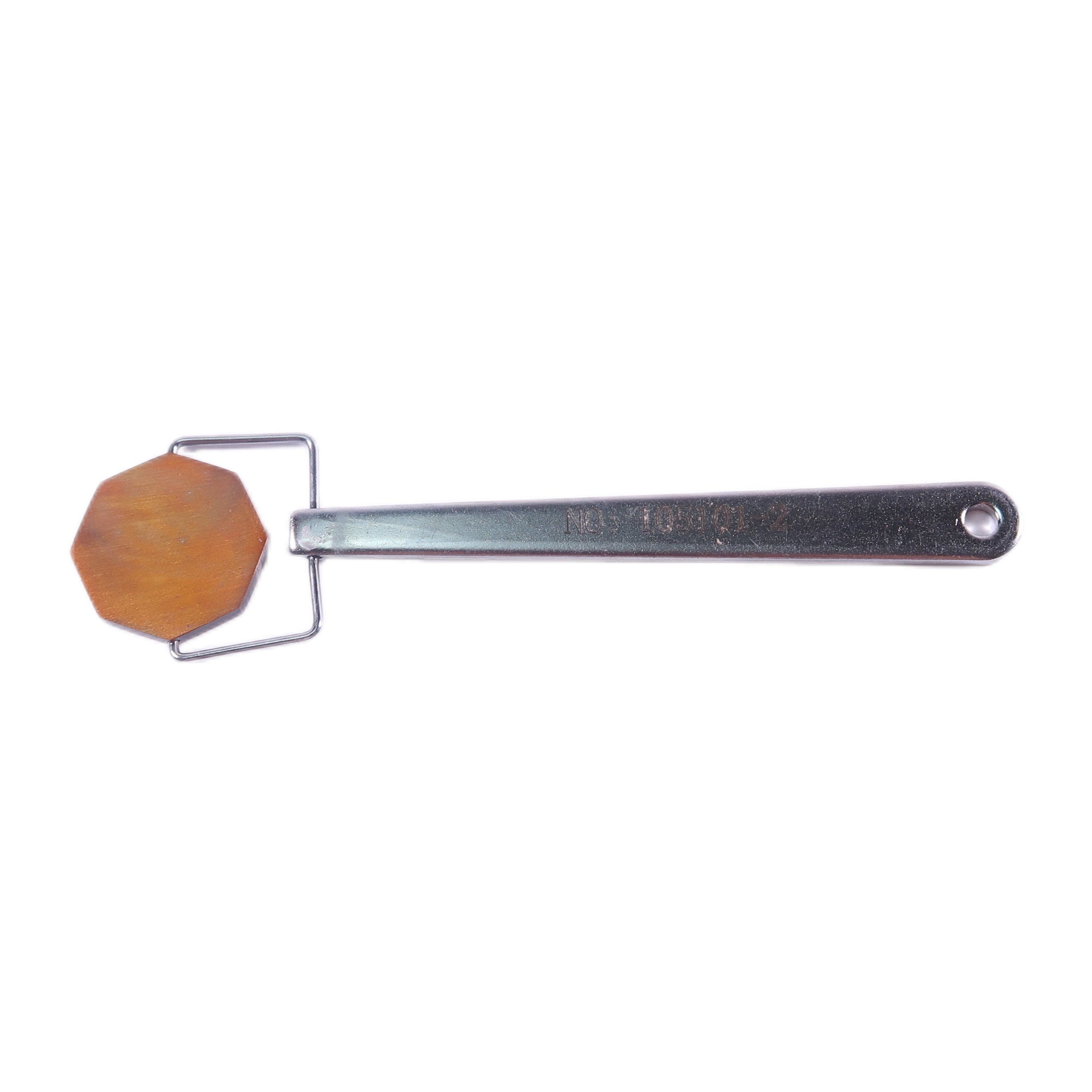

L'indicateur 2# est une combinaison de huit pièces triangulaires, les deux côtés présentant une surface en laiton.

• Tenez la poignée pendant l'utilisation et gardez l'une ou l'autre surface en laiton vers le haut.
• Rapprochez l'indicateur de la surface de la pièce.
• Appliquez la méthode continue pour l'inspection magnétique.
• Pulvérisez la suspension magnétique pour afficher clairement l'image magnétique.

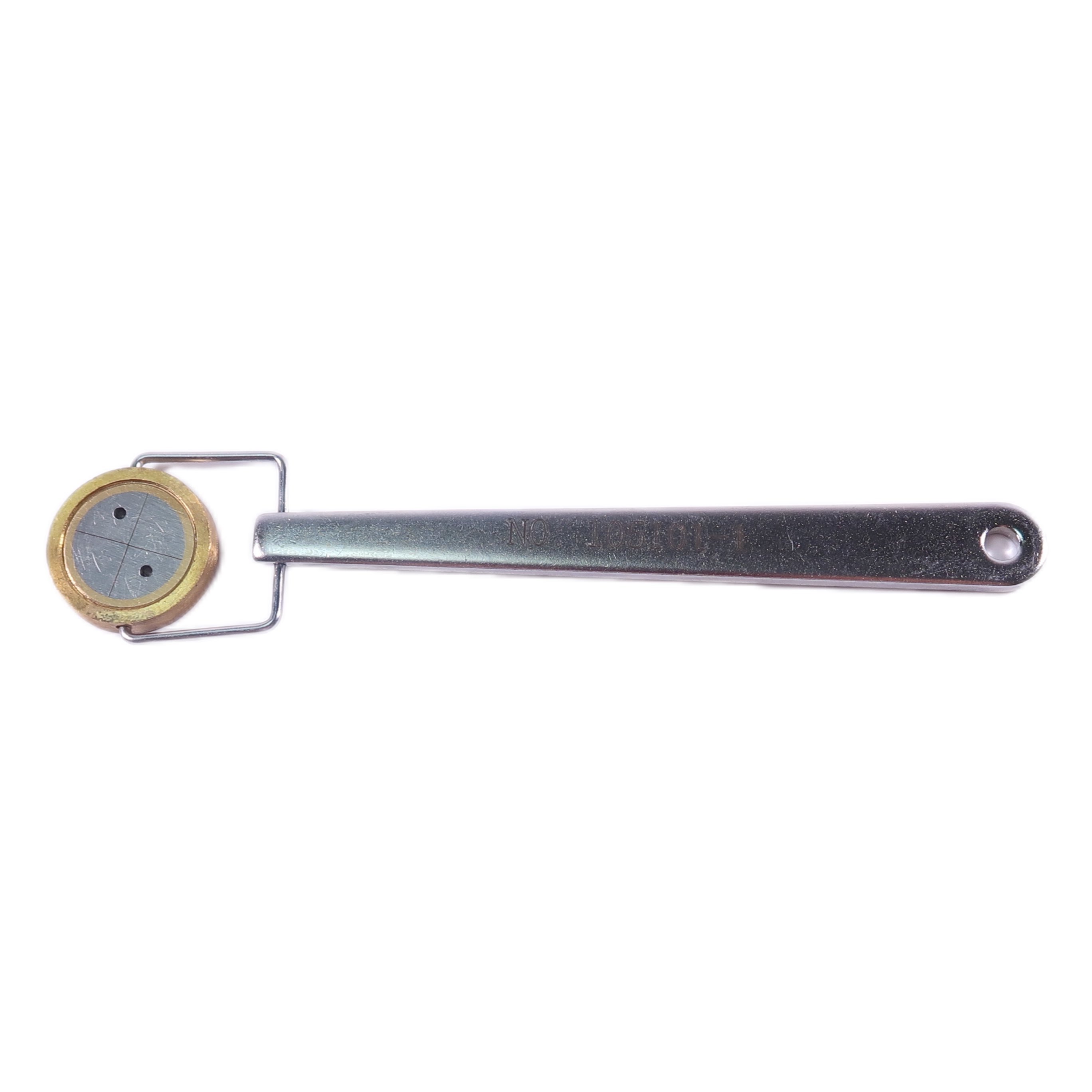

L'indicateur 3# est une combinaison de quatre pièces triangulaires. Un côté présente une surface en laiton, tandis que l'autre côté présente quatre surfaces filaires et deux points ronds.

• Tenez la poignée pendant l'utilisation et gardez l'une ou l'autre surface en laiton vers le haut.
• Rapprochez l'indicateur de la surface de la pièce.
• Appliquez la méthode continue pour l'inspection magnétique.
• Pulvérisez la suspension magnétique pour afficher clairement l'image magnétique.
• Vérifiez si l'équipement de détection de défauts, les performances globales et la méthode de fonctionnement de la suspension magnétique sont appropriés.
• Ajustez la distance entre le couvercle et le fer doux pour trouver certaines valeurs de champ magnétique, puis observez la valeur limite de la capacité de profondeur d'enfouissement des défauts proches de la surface.
