Aperçu

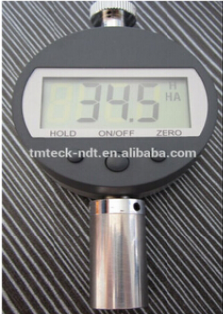

Le duromètre Shore est un appareil permettant de mesurer les produits en caoutchouc vulcanisé et en plastique. Cet appareil dispose de trois modèles : Type A, Type C et Type D. Les types A et D sont respectivement applicables aux tests de matériaux de faible et moyenne dureté, et de haute dureté.
Le type C s'applique aux tests de matériaux microporeux utilisés pour la fabrication de chaussures, avec un taux de compression de 50 %, une contrainte de 0,049 MPa ou plus, et ce type de matériau est composé de plastique caoutchouté et présente des cloques dans le plastique. Ce duromètre est conforme aux réglementations GB/T531, GB2411, HG/T2489, JB6148.
Principaux paramètres techniques
1, Plage de mesure : 0-100°
2, Erreur de mesure : Entre 20 et 90°, l'erreur est inférieure ou égale à ±1°
3, Résolution : 0,1°
4, Plage de l'aiguille de pression : 0-2,5 mm
5, Pression finale de la tête de pression : Type A et C : 0,55N-8,05N Type D : 0-44,5N
Méthodes d'utilisation
Lors de l'utilisation de l'échantillon, il faut placer l'échantillon sur le plan solide, tenir le duromètre, maintenir l'aiguille de pression à une distance d'au moins 12 mm du bord de l'échantillon, exercer une pression suffisamment douce sur l'échantillon, et ce jusqu'à ce qu'il soit complètement comprimé et en contact complet avec l'échantillon, puis lire la valeur d'étalonnage en une seconde. Sur les points de mesure qui sont espacés d'au moins 6 mm, mesurer les valeurs de dureté cinq fois et calculer la valeur moyenne (pour les matériaux microporeux, la distance entre les
points de mesure doit être d'au moins 15 mm). Afin de maintenir la stabilité des conditions et d'améliorer la précision de la détermination, il faut installer le duromètre sur le même type d'étagère de mesure à partir d'un réseau de production complet. Appuyer doucement sur
Instructions d'utilisation
1, Avant utilisation, veuillez vérifier que le duromètre affiche « 00.0 » à l'état libre (si ce n'est pas le cas, vous pouvez appuyer sur le bouton « ZERO »). Placer le duromètre sur une plaque de verre, et l'aiguille doit pointer vers un angle de 100±1 degré (l'extrémité de l'aiguille de pression et la surface inférieure de
le pied de pression doit être en contact étroit avec la surface du verre). Si l'aiguille ne pointe pas vers la position zéro, il ne peut pas être utilisé non plus. Il est préférable de le renvoyer à l'usine pour réglage.
2 Duromètre de type D sur le plan de référence pour vérifier la position zéro. Sous la forte charge, la tête de pression dure est facile à presser sur le plan de référence, il faut donc la placer sur un bloc de jauge standard sur le plan de référence. Lors de l'utilisation du duromètre, l'alignement de l'indenteur avec le trou central du bloc de jauge, puis appuyer sur le duromètre, lorsque le pied de l'indenteur est complètement cousu avec le bloc de jauge standard et le plan de référence, le duromètre doit afficher 10±1HD (l'épaisseur du bloc de jauge de 2,25 ± 0,0003 mm est égale à la profondeur de pression de 10HD du duromètre), si l'affichage n'est pas précis, le duromètre ne peut pas non plus être utilisé.
3 L'échantillon de caoutchouc doit être préparé conformément aux exigences de GB/T531 ; l'échantillon de plastique doit être préparé conformément aux exigences de GB2411 ; l'échantillon de matériaux microporeux en caoutchouc doit être préparé conformément aux exigences de HG/T2489.
4 Avant le test, l'échantillon de caoutchouc doit être préparé conformément aux exigences de GB/T2941, GB/T2918 à la température standard du laboratoire pour le test.
5 Lors de la mesure de l'échantillon, si la valeur du duromètre de type A est supérieure à 90 degrés, il est recommandé d'utiliser un duromètre de type D. Lors de l'utilisation d'un duromètre de type D, si la valeur est inférieure à 20 degrés, il est recommandé d'utiliser un duromètre de type A. Lorsque
la valeur du duromètre de type A est de 10 degrés, elle n'est pas précise et le résultat de la mesure ne peut pas
être utilisé.
6, Après avoir complètement utilisé le duromètre, il doit être essuyé et rangé dans la boîte de l'appareil,
et stocké dans un endroit sec pour éviter l'humidité. L'étagère de mesure doit être essuyée fréquemment et
recouverte d'un peu d'huile antirouille pour l'empêcher de rouiller, et ajouter de l'huile n° 20 aux
parties flexibles.
