Aperçu > Produits> Compteur de Vibration portable> 0.01?? 100 Hz JJG 298-2005 Fonction de contrôle zéro Système d'étalonnage des vibrations à basse fréquence TMVC-100

0.01?? 100 Hz JJG 298-2005 Fonction de contrôle zéro Système d'étalonnage des vibrations à basse fréquence TMVC-100

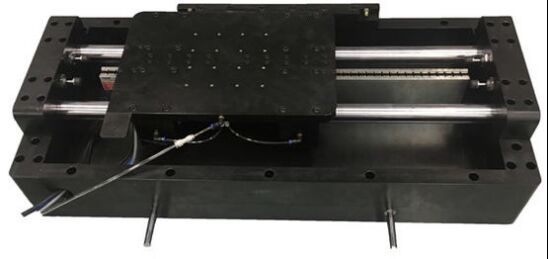

0.01～100 Hz JJG 298-2005 Zero Control Function Low Frequency Vibration Calibration System TMVC-100
0.01～100 Hz JJG 298-2005 Zero Control Function Low Frequency Vibration Calibration System TMVC-100
Informations de base
Lieu d'origine: Chine
Nom de marque: TMTeck
Certification: CE
Numéro de modèle: TMVC-100
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: Carton
Délai de livraison: 4-7 jours de travail
Conditions de paiement: T/T, Western Union, paypal
Capacité d'approvisionnement: semaines 20PCS/Two
meilleur prix Contactez
Détail Infomation
Gamme de fréquences: 00,01 ~ 100 Hz (étendue) Accident vasculaire cérébral: 400 mm (facultatif 100 mm ~ 2 m)
Accélération maximale: 20 m/s2 (extensible) Degré de distorsion: <5%
Proportion de mouvement latéral: < 10="">
Mettre en évidence:

Système d'étalonnage des vibrations à basse fréquence

,

un compteur de vibrations portable à commande nulle

,

JJG 298-2005 Système d'étalonnage des vibrations

Description de produit

Définition

Le système d'étalonnage des vibrations à basse fréquence utilise une technologie de codage photoélectrique unique pour contrôler et générer des signaux de vibrations à basse fréquence.qui peut compléter l'étalonnage par méthode de comparaison de capteurs basse fréquence avec une grande précision et une grande efficacitéL'interféromètre laser peut également être utilisé pour l'étalonnage absolu de capteurs basse fréquence.et l'interface de mesure de la déviation par interférence laser peut être étendue pour réaliser un étalonnage dynamique de la déviation.

Caractéristique

  • Générateur de vibrations de basse fréquence unique pour le mouvement de l'avion
  • Fonction de commande zéro précise et efficace
  • Un emploi du temps chargé
  • Les courants indépendamment de la gravité
  • L'étalonnage de la déflexion est également possible
  • Système d'analyse du signal dynamique multicanal de 24 bits de haute précision
  • Plusieurs capteurs peuvent être calibrés simultanément
  • Utilise une technologie de contrôle numérique unique



Indice technique principal

  • w Plage de fréquences: 0,01 ~ 100 Hz (extensible)
  • La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.
  • w Accélération maximale: 20 m/s2 (extensible)
  • w degré de distorsion: < 5%
  • w Proportion de mouvement latéral: < 10%
  • w Charge: > 10 kg
  • w Incertitude de mesure: 2% (k=2)





Indice technique spécifique

Dispositif d'étalonnage des vibrations à basse fréquence (partie de la table de tremblement)
Force d'excitation sinusoïdale nominale 200 N
Plage de fréquences 0.01 ∼ 100 Hz (extensible)
Erreur d'indication de fréquence L'erreur de la valeur d'indication ne doit pas dépasser 0,25% de l'échelle complète
Rapport signal/bruit Le rapport signal/bruit de la table de vibration doit être supérieur à 60 dB
Voyage de travail (plage de mesure de la déflexion) 400 mm ((Range élargie 100 mm2m)
Plage de déplacement 1 μm 400 mm ((Évolué jusqu'à 2 m)
Vitesse nominale 1.2 m/s
Accélération maximale @1Hz Au moins 0,5 g
Plage d'accélération (10 à 4 × 20) m/s2
Masse maximale du capteur de charge > 10 kg
Taille de la table > 240 mm × 240 mm
Masse équivalente des pièces mobiles 8 kilos
vis de table M5 ((Il peut être personnalisé selon les besoins)
Dimensions globales L × W × H Environ 1200 mm × 300 mm × 300 mm
Poids de la plateforme Environ 90 kg
Pression d'alimentation en gaz 0.4 ∙ 0,6 MPa
Débit maximal de gaz 10 L/min
Déformation de la forme d'onde Dans la plage de réponse de fréquence de travail, la distorsion de la forme d'onde d'accélération centrale de la mesa n'est pas supérieure à 5%
Ratio de vibration latérale Dans la plage de réponse de fréquence de travail,l'amplitude d'accélération transversale de la vibration du centre de la table n'est pas supérieure à 5% de l'amplitude d'accélération de la vibration de la direction principale de la vibration.
la stabilité La table de vibrations vibre continuellement au point de fréquence de référence de 16 Hz avec l'amplitude maximale d'accélération pendant 20 min. Dans un intervalle de 2 min,la variation maximale de fréquence n'est pas supérieure à 00,3% et la variation maximale de l'amplitude d'accélération n'est pas supérieure à 0,5%.
Capteur d'accélération standard
Sensitivité Au moins 1000 mV/g
Plage de réponse de fréquence DC-200 Hz (± 5%)
Plage de mesure 2 g
Résolution Moins de 10 μg
Non linéaire 00,1% FS
L'encodeur photoélectrique peut également être utilisé en dessous de 10 Hz, résolution Pas plus de 10 nm
Système de contrôle des vibrations et logiciel d'étalonnage de contrôle
Les canaux ≥ 4 canaux, chaque canal utilisant un A/D indépendant
Numéro 24 bits
Taux d'échantillonnage Chaque canal est supérieur à 20k
Interface d'interféromètre laser Interface d'interféromètre laser extensible avec fonction de déflexion
Tout le matériel est piloté par un logiciel, et le test de tous les paramètres du système complet est contrôlé par le programme.
Il peut effectuer l'étalonnage de la fréquence d'amplitude, l'étalonnage de la fréquence de phase et l'étalonnage de la linéarité de l'amplitude du capteur mesuré
L'amplitude linéaire, l'erreur de fréquence d'amplitude et l'erreur de phase du capteur peuvent être calculées
Rapport d'essai défini par l'utilisateur, tous les paramètres d'essai et les résultats de calcul peuvent être affichés dans le rapport
Exigences relatives à l'environnement de travail du système
Température ambiante de fonctionnement 5°C+35°C
Humidité relative 10% à 85%
Énergie électrique une tension de 220 V ± 10 V AC, 50 Hz ± 1 Hz,3.5 kW
Besoin d'air comprimé N'excédant pas 0,6 MPa
Résistance à la mise à la terre en laboratoire ((Ω) ≤ 4
















Système d'étalonnage des vibrations à basse fréquence

Je ne veux pas. Nom de la partie Indice technique principal Quantité utilisée
1

Séquestre standard à basse fréquence et régulateur à basse fréquence

Le véhicule doit être équipé d'un dispositif de sécurité.

Conformité à la réglementation de vérification de la JJG 298-2005 relative au tableau des vibrations standard à fréquence intermédiaire (méthode comparative)

1. Plage de fréquences: 0,1 Hz à 100 Hz;

2- portée d'accélération: ≥ 20 m/s2;

3, charge maximale de la table de vibration standard: ≥ 10 kg;

4. degré de distorsion: ≤ 5%;

5. rapport de déplacement latéral: ≤ 10%;

6Stabilité à l'accélération: 0,1%, stabilité à la fréquence: 0,1%.

 1
2

Capteur d'accélération standard

Le système d'aérodrome doit être équipé d'un

1. sensibilité: ≥ 1000 mV/g;

2. Plage de fréquences: 0,1 Hz à 200 Hz

 1
3

Système de contrôle des vibrations (y compris les logiciels)

Le véhicule doit être équipé d'un dispositif de sécurité.

1Nombre de canaux d'acquisition: ≥2;

2, bits AD: 24 bits;

3, fréquence d'échantillonnage: ≥ 50 kHz;

4, plage de mesure de la tension: ±5V.

5, erreur de mesure de tension: supérieure à 0,2%;

6, erreur de mesure du rapport de tension: supérieure à 0,1%;

7, y compris les deux modes d'étalonnage automatique et manuel;

8, peut générer automatiquement des rapports.

 1
4

Amplificateur de conditionnement

Les données de l'établissement doivent être fournies conformément à l'annexe II.

 1 canal de charge /IEPE/TEDS, amplification et conditionnement du signal du capteur de charge de support, alimentation et conditionnement du signal de la source de courant constant du capteur IEPE, conditionnement du signal du capteur TEDS;Intégration des canaux de soutien, interface RS-232 et communication PC, plusieurs peuvent être en cascade, certification CE; 1 série
5 Système de compresseur d'air Fourniture d'air comprimé 1 série
6 Ordinateur Processeur i7, mémoire 8G, disque dur 1T, y compris plusieurs ports USB et emplacements PCI, deux ports réseau, y compris le lecteur optique 1 série
7 le débit Première charge de mesure 1



0.01?? 100 Hz JJG 298-2005 Fonction de contrôle zéro Système d'étalonnage des vibrations à basse fréquence TMVC-100 0
