Deux sondes 1,5D:Fournir des capacités d'inspection prête à l'emploi pour couvrir un éventail plus large d'inspections avec un rapport signal/bruit supérieur.
Les avantages
1.Haute compatibilité, peut être compatible avec la plupart des détecteurs de défauts en matrice phasée.
2.Utilisé pour les scans en ondes S, stratégie d'inspection longitudinale par prise de hauteur pour une meilleure inspection.
3Combiné avec la détection, une grande précision de détection et les petits défauts sont quantifiés.
4Large portée de détection, bon SNR.
Applications
1.Ferrovie: rails, voies ferrées, ponts, etc.
2.Conventionnel: inspection des soudes, soudes à bouteilles, pales de turbines de pipeline, détection des rotors
3- Électricité: soudures, pièces forgées, pièces moulées, raccords, ponts et aciers structurels
4Autres: détection des austénites
Spécification
La sonde
Série |
Modèle |
Élément
Forme |
Fréquence (MHz) |
Le numéro E |
Le tonnerre
(mm) |
Actif
L'ouverture
(mm)
|
Il est à 11 ans.
(mm)
|
Taille ((LxWxH) |
| Les produits de base doivent être présentés dans le tableau suivant: |
2.25DM7x4-2.8x3 |
Matrice en 1,5D double |
2.25 |
56 |
2.8 ou 3.0 |
19.6 |
12.0 |
34x16x25
(mm)
1.34 x 0.63 x 0.98
(dans)
|
| Pour les appareils à commande numérique |
Matrice en 1,5D double |
4 |
64 |
1.0/3. Je vous en prie.0 |
16.0 |
6.0 |
| 5DM16x2-1.0x3 |
Matrice en double 1.6D |
5 |
64 |
1.0/3. Je vous en prie.0 |
16.0 |
6.0 |

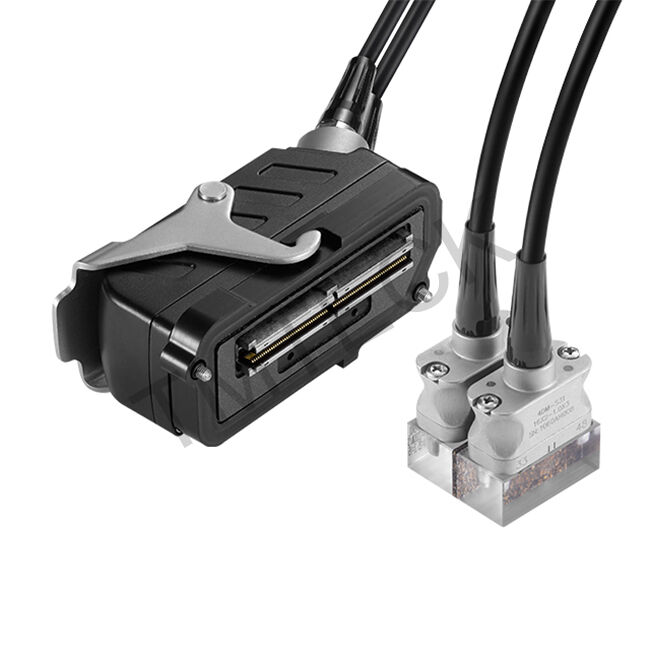

*La longueur standard du câble est de 2,5 m/8,2 pi. La sonde en phase peut être personnalisée,comprenant fréquence, nombre d'éléments et hauteur,etc.
Détails rapides

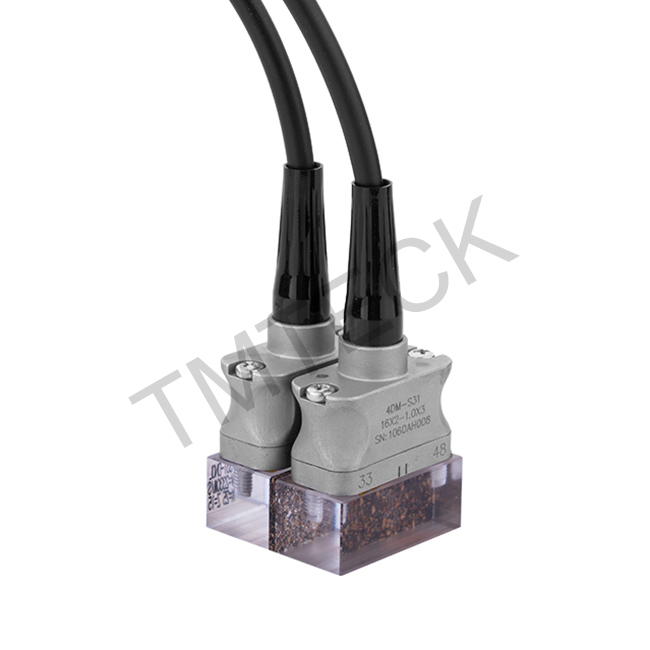

Numéro de modèle:2.25DM7x4-2.8x3-TS31
Élément:56
Forme de l'élément:matrice en 1,5D double
Taille:LxWxH 34x16x25 ((mm) 1,34x0,63x0,98 ((in)
Application:Ferrovie: rails, voies ferrées, ponts, etc.
Garantie: 12 mois
Cas: acier inoxydable
Personnalisation: oui
Type:sonde à réseau phasé
Couleur: argenté
Pour les pièces détachées:1
