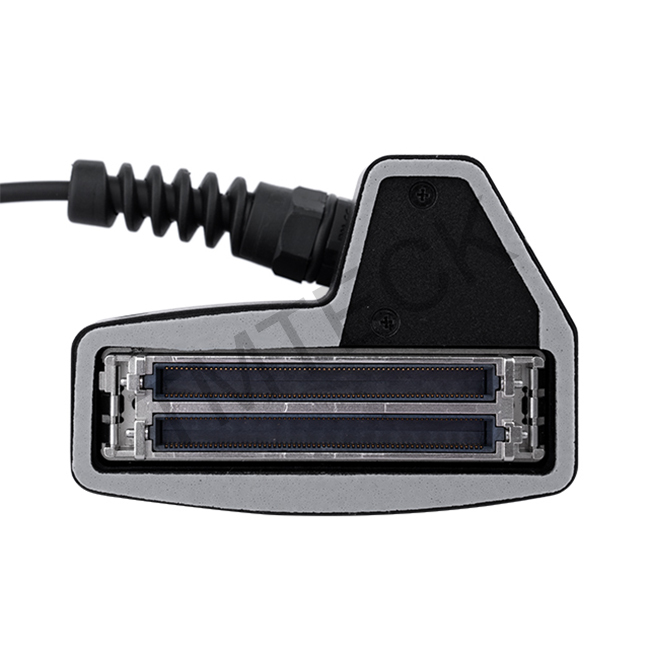

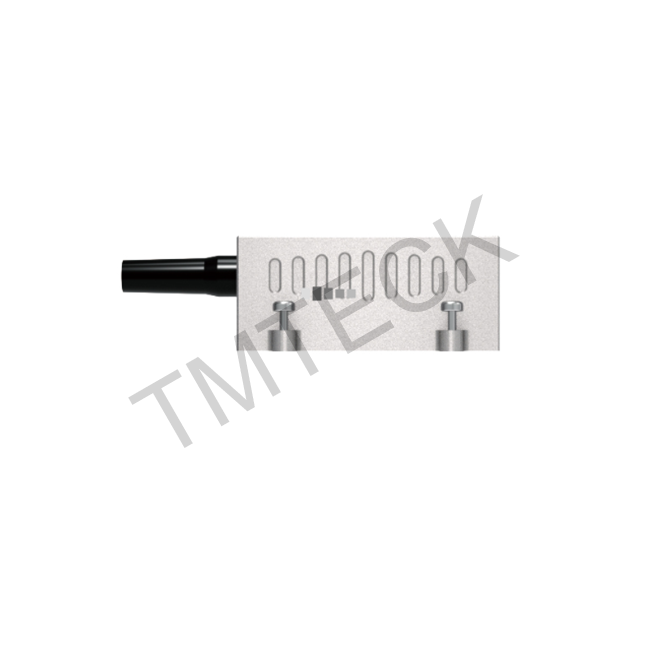

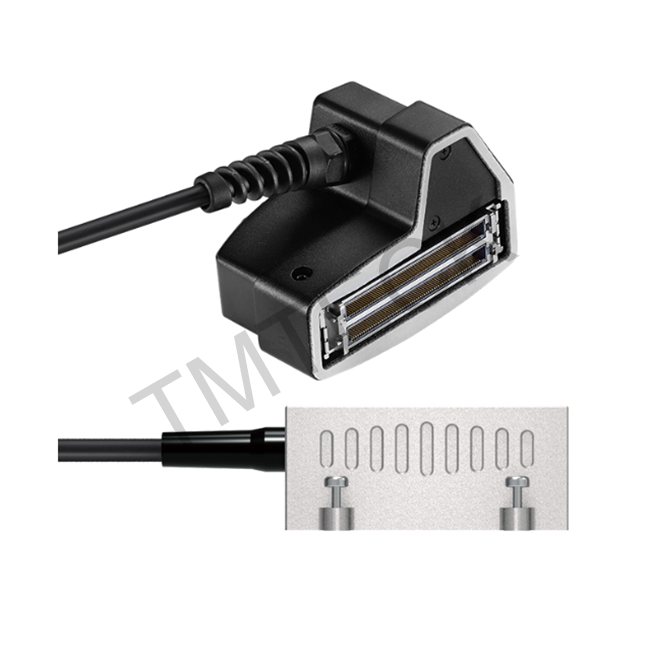

Sondes d'inspection de canalisations :grande taille et plage de mesure, utilisées pour effectuer l'inspection des pipelines de pétrole, de gaz, d'électricité et autres.
Avantages
1. Haute compatibilité, peut être compatible avec la plupart des détecteurs de défauts à réseau phasé.
2. La combinaison de s19 et s20 peut détecter automatiquement la soudure de circonférence, ce qui convient à l'inspection manuelle ou automatique des soudures de canalisations.
3. S20 est une sonde à focalisation interne pour optimiser le rapport signal/bruit
4. Bonne énergie du faisceau dans la détection de petits échantillons de tuyaux/parois minces
5. Acoustique, peut être associé au Rexolite, peut compléter la plupart des angles du faisceau sonore
6. Peut détecter des matériaux plats et des soudures épais, des pièces forgées, du bruit ou des matériaux granulaires
Application
1. Pétrole et gaz : oléoducs, bouteilles, réservoirs, etc.
2. Électricité : récipients sous pression et canalisations, aubes de turbine, surveillance des rotors, etc.
3. Autres : tests de soudures épaisses, soudures de tuyaux, etc.
Sonde
Série |
Modèle |
Compatible
Modèle
|
Élément
Forme |
Fréq (MHz) |
E-Nos |
Pas
(mm) |
Actif
Ouverture
(mm)
|
Élév.
(mm)
|
Taille (LxlxH) |
| TS19/PWZ1 |
2.25L60-1.0x10 |
2.25L60-60x10 |
Linéaire |
2.25 |
60 |
1.00 |
60.0 |
10.0 |
68x26x30
(mm)
2.68x1.02x1.18
(po)
|
| 4L60-1.0x10 |
4L60-60x10 |
Linéaire |
4 |
60 |
1.00 |
60.0 |
10.0 |
| 5L60-1.0x10 |
5L60-60x10 |
Linéaire |
5 |
60 |
1.00 |
60.0 |
10.0 |
| 7.5L60-1.0x10 |
7.5L60-60x10 |
Linéaire |
7.5 |
60 |
1.00 |
60.0 |
10.0 |
| 10L120-0.5x10 |
10L120-60x10 |
Linéaire |
10 |
120 |
0.50 |
60.0 |
10.0 |
Spécification
*La longueur de câble standard est de 2,5 m/8,2 pieds. La sonde à réseau phasé peut être personnalisée, y compris la fréquence, le nombre d'éléments et le pas, etc.
CoinSpécification
| Série de sondes |
Modèle |
Modèle compatible |
Forme de l'élément |
Taille (LxlxH) |
| TS19/PWZ1 |
N0L |
0°LW |
40°~70° |
68x26x30
(mm)
2.68x1.02x1.18
(po)
|
| N45L |
45°LW |
40°~70° |
| N55L |
55°LW |
40°~70° |
| N60L |
60°LW |
40°~70° |
| N55S |
55°SW |
40°~70° |
| N60S |
60°SW |
40°~70° |
| N70S |
70°SW |
40°~70° |
| N60S-IHC |
60°SW |
40°~70° |
| N60S-AOD100 |
60°SW |
40°~70° |
| N60S-IHC-AOD100 |
60°SW |
40°~70° |
Détails rapides
Numéro de modèle : 7.5L60-1.0x10-TS19/7.5L60-60x10-PWZ1
Élément : 60
Forme de l'élément : Linéaire
Taille : LxlxH 68x26x30 (mm) 2.68x1.02x1.18 (po)
Application : Pétrole et gaz : oléoducs, bouteilles, réservoirs, etc.
Garantie : 12 mois
Boîtier : Acier inoxydable
Personnalisation : oui
Type : sonde à réseau phasé
Couleur : Argent
MOQ : 1
