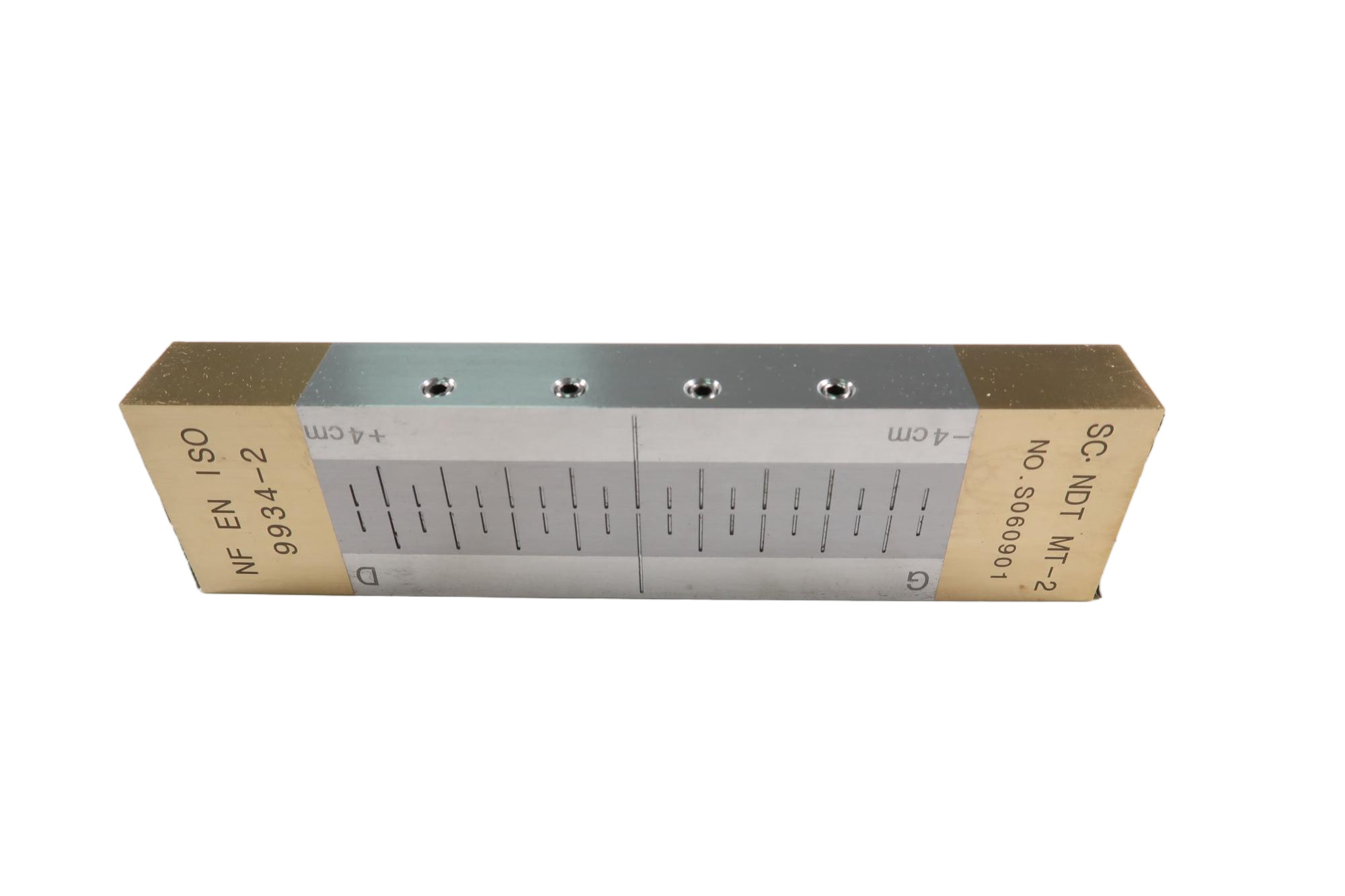

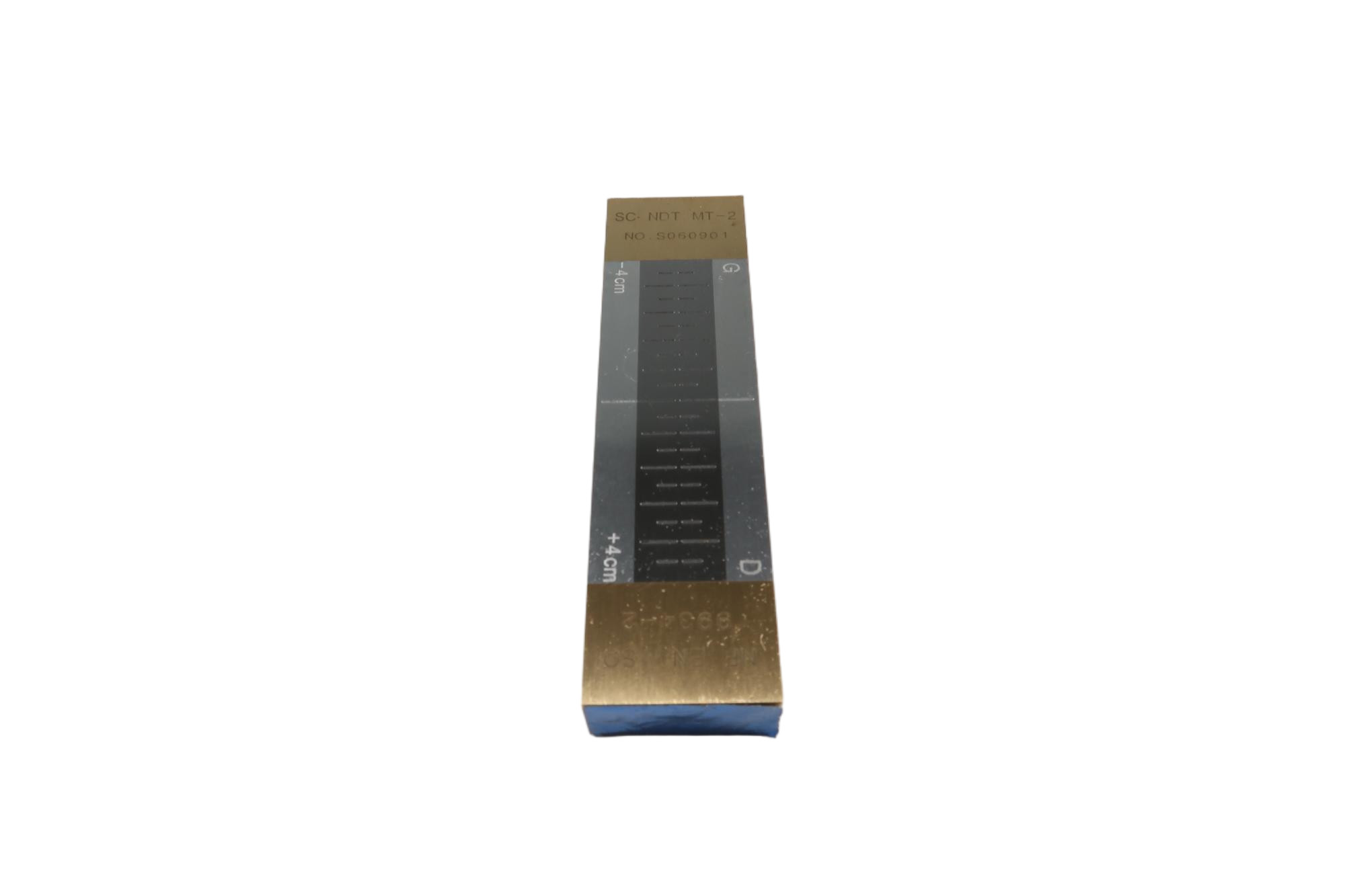

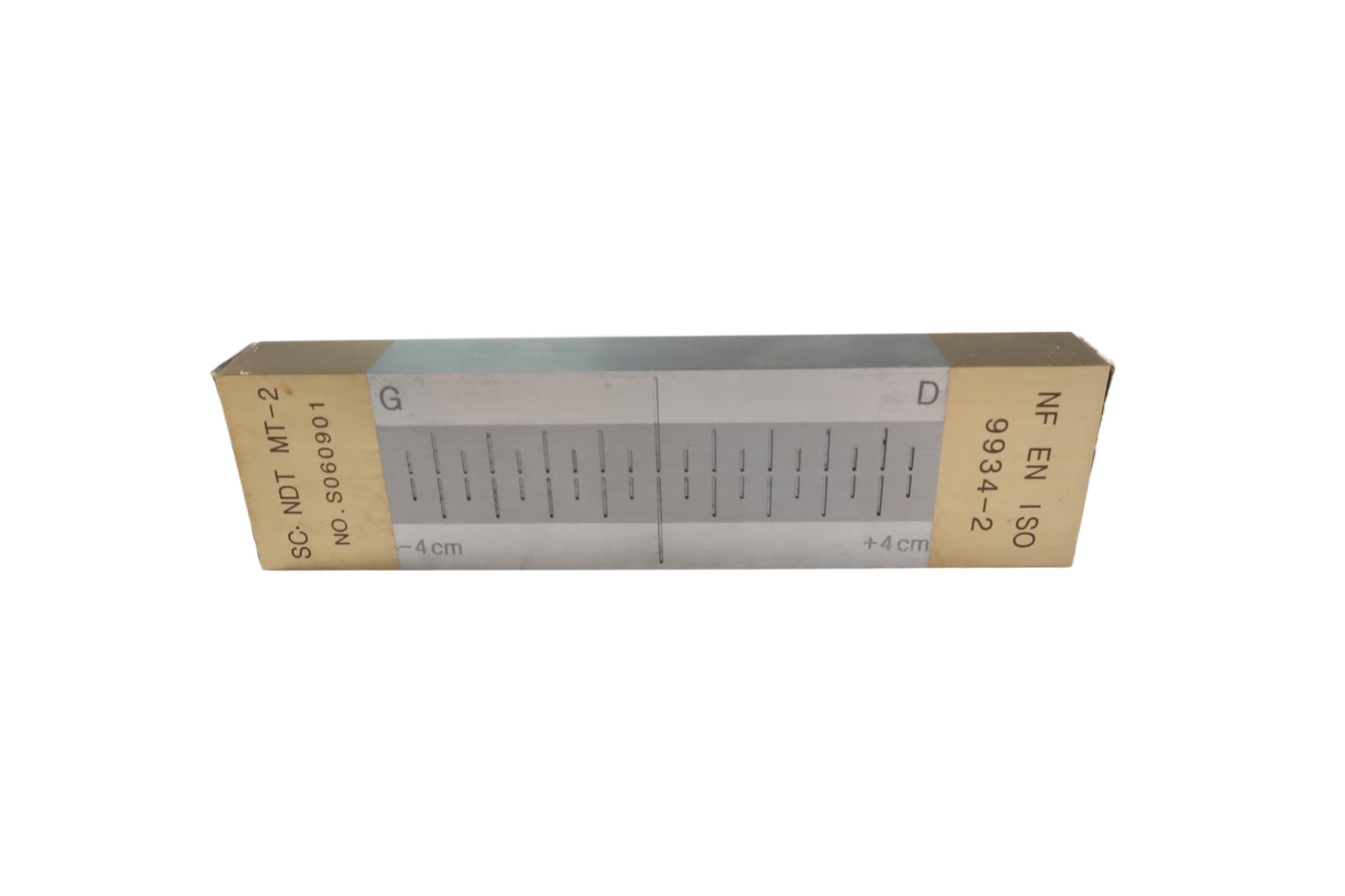

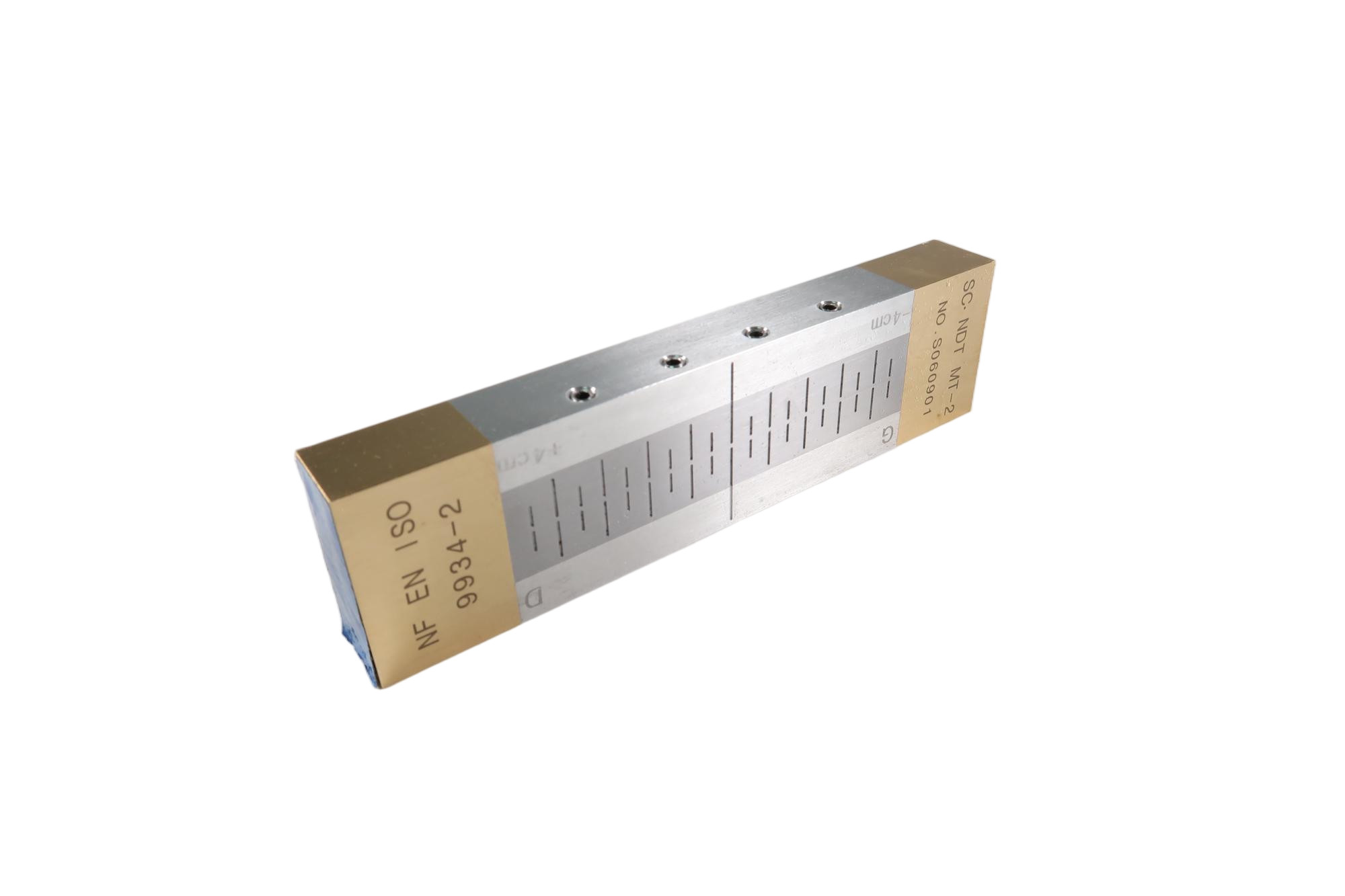

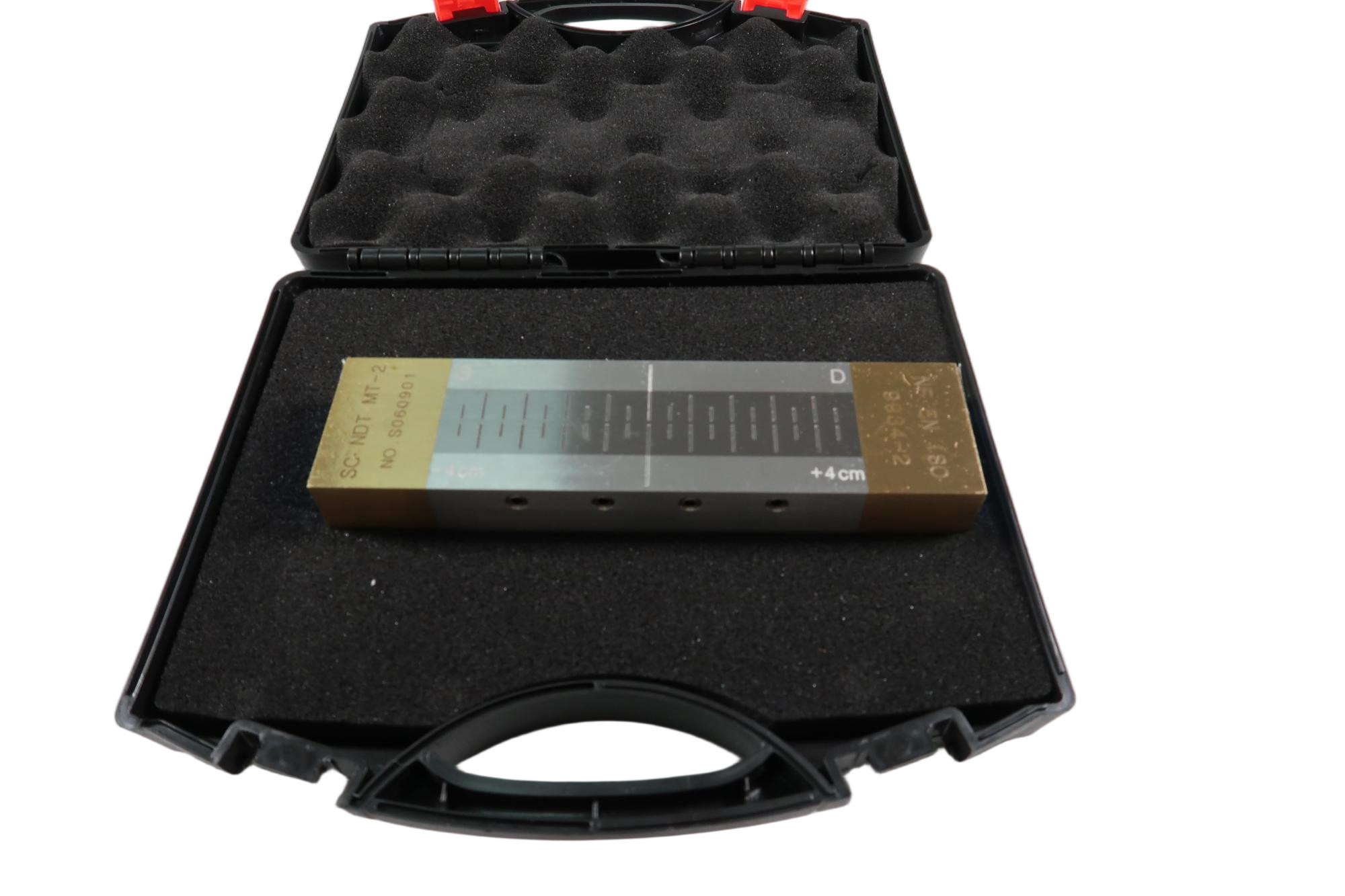

Bloc d'essai de référence de particules magnétiques de type II

Le projet de loi est en cours de révision.

Le bloc de référence de type II est un corps auto-aimanté qui ne nécessite pas d'induction de champ magnétique externe.Il est utilisé pour tester les performances des particules magnétiques. La performance peut être donnée par la longueur affichée. L'augmentation de la longueur signifie une meilleure performance. La longueur cumulée affichée sur les côtés gauche et droit doit être utilisée comme résultat.

Conformer à:

Les normes Q/CRRC J 73.1-2020, GB/T15822.2-2005 et IS09934.2-2:2002 sont remplies.

Dimensions:

155*40*18 mm

Fabrication:

1- Deux pièces de C15.⁹(conformément à la norme EN10083-1¹⁰)Les barres d'acier carrées de 10 mm carrés et de 100,5 mm ± 0,5 mm de longueur sont équipées d'un support de barres d'acier et de deux plaquettes de protection (les deux matériaux non magnétiques) pour maintenir et protéger les aimants.

2. Chaque barre d'acier est broyée avec une surface de Ra≈1,6 μm et une planéité de < 5 μm. (Avertissement: la température de la barre d'acier ne doit pas dépasser 50 °C)

Vérification:

Utilisez un compteur de force de champ tangentiel pour mesurer la force de champ perpendiculaire au défaut artificiel aux encoches +4 et -4.

Critères d'acceptation

-4 valeur de résistance à la sortie de l'encoche: -100A/m±10% (c'est-à-dire -0,125mT±10%mT)

La valeur de résistance à la sortie de l'encoche +4 est de +100 A/m±10% (c'est-à-dire +0,125 mT±10% mT).
