Détecteur sans frontière portatif intégré de Rebar dans TMRS-710 concret

Scanner de barres d'armature intégré TMRS-710

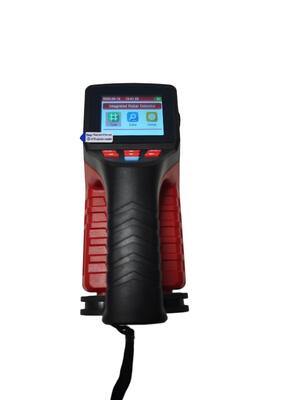

L'apparence du détecteur de barres d'armature intégré TMRS-710 :

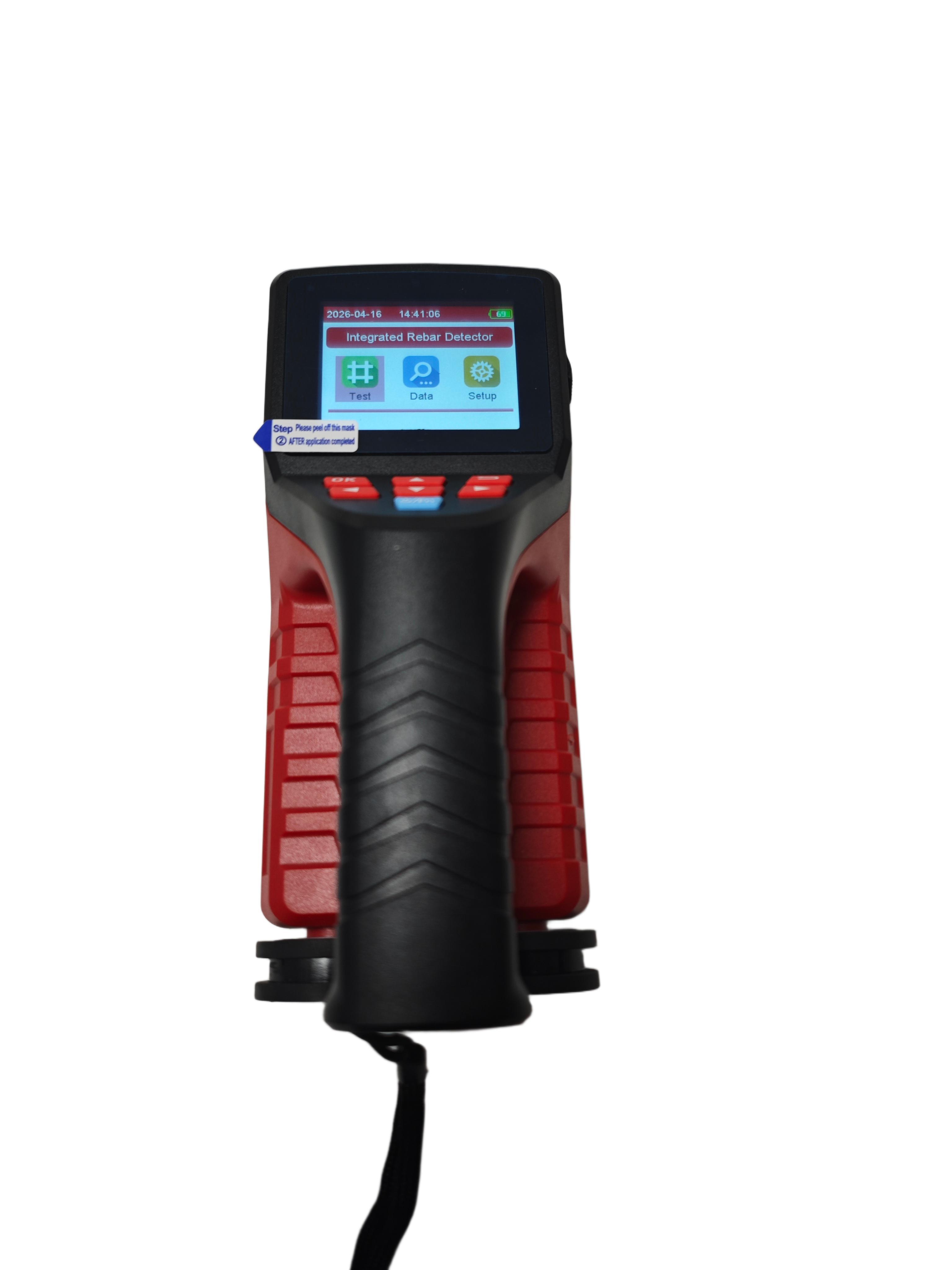

a)Vue de dessus :

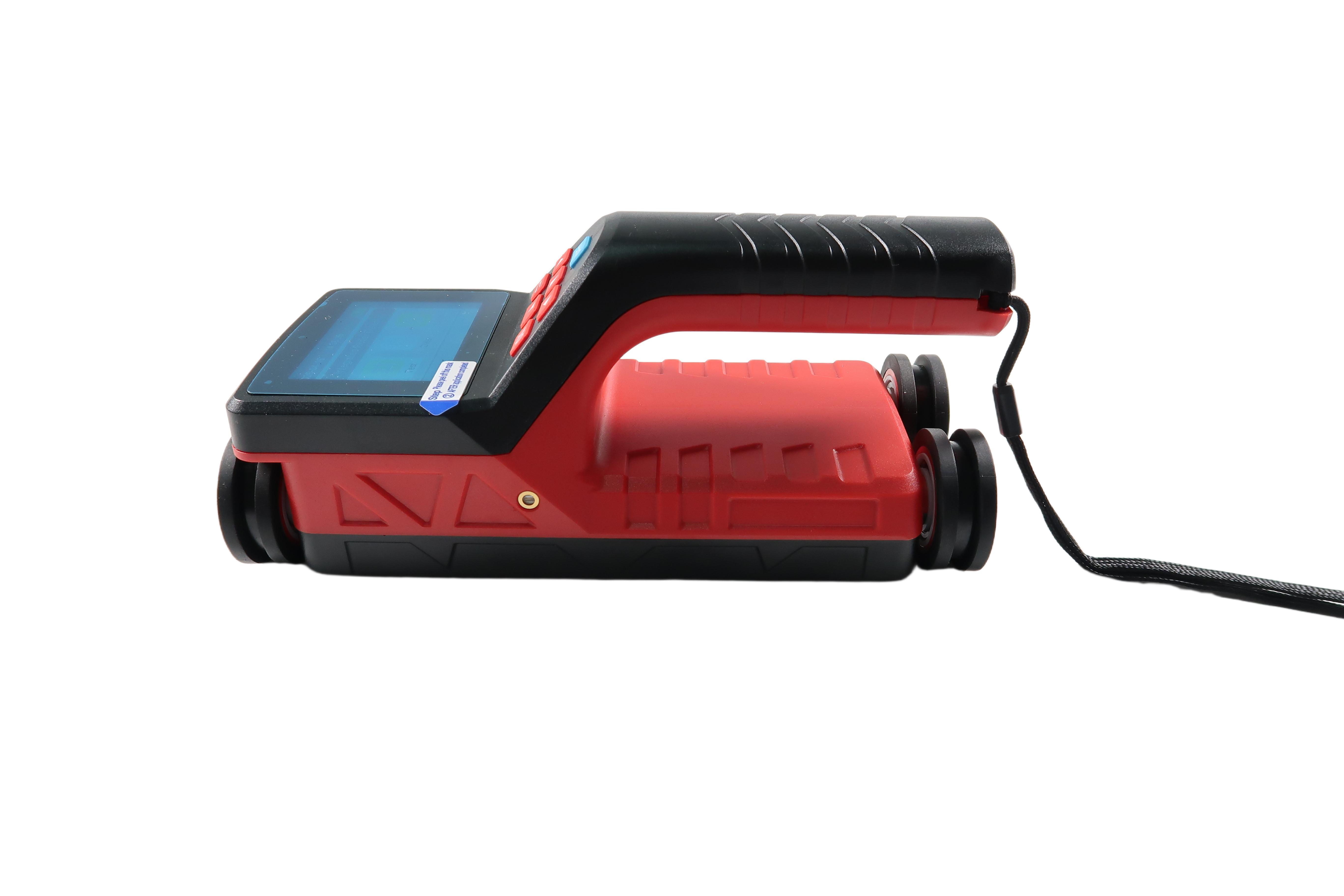

b)Vue gauche :

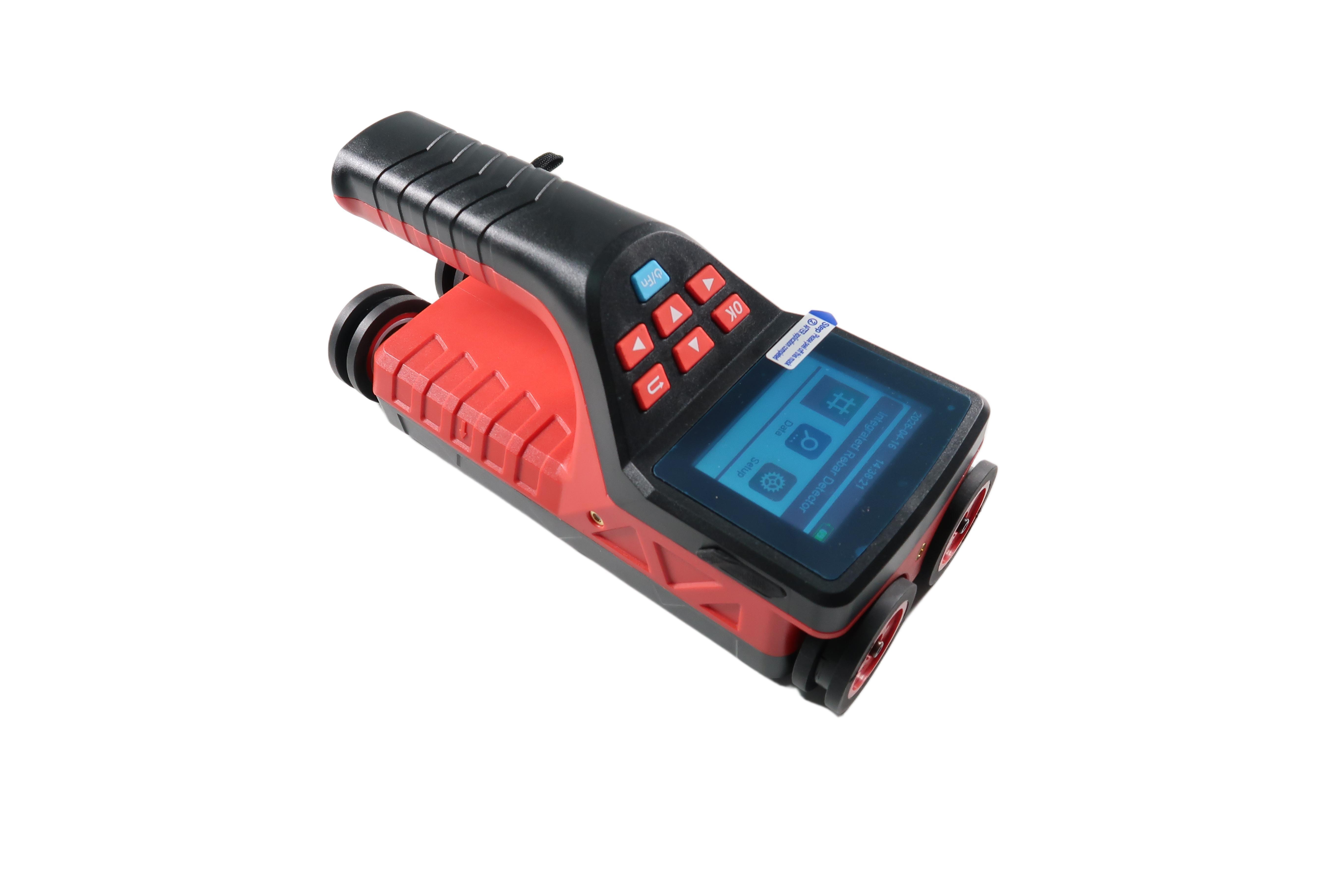

c)Vue de droite :

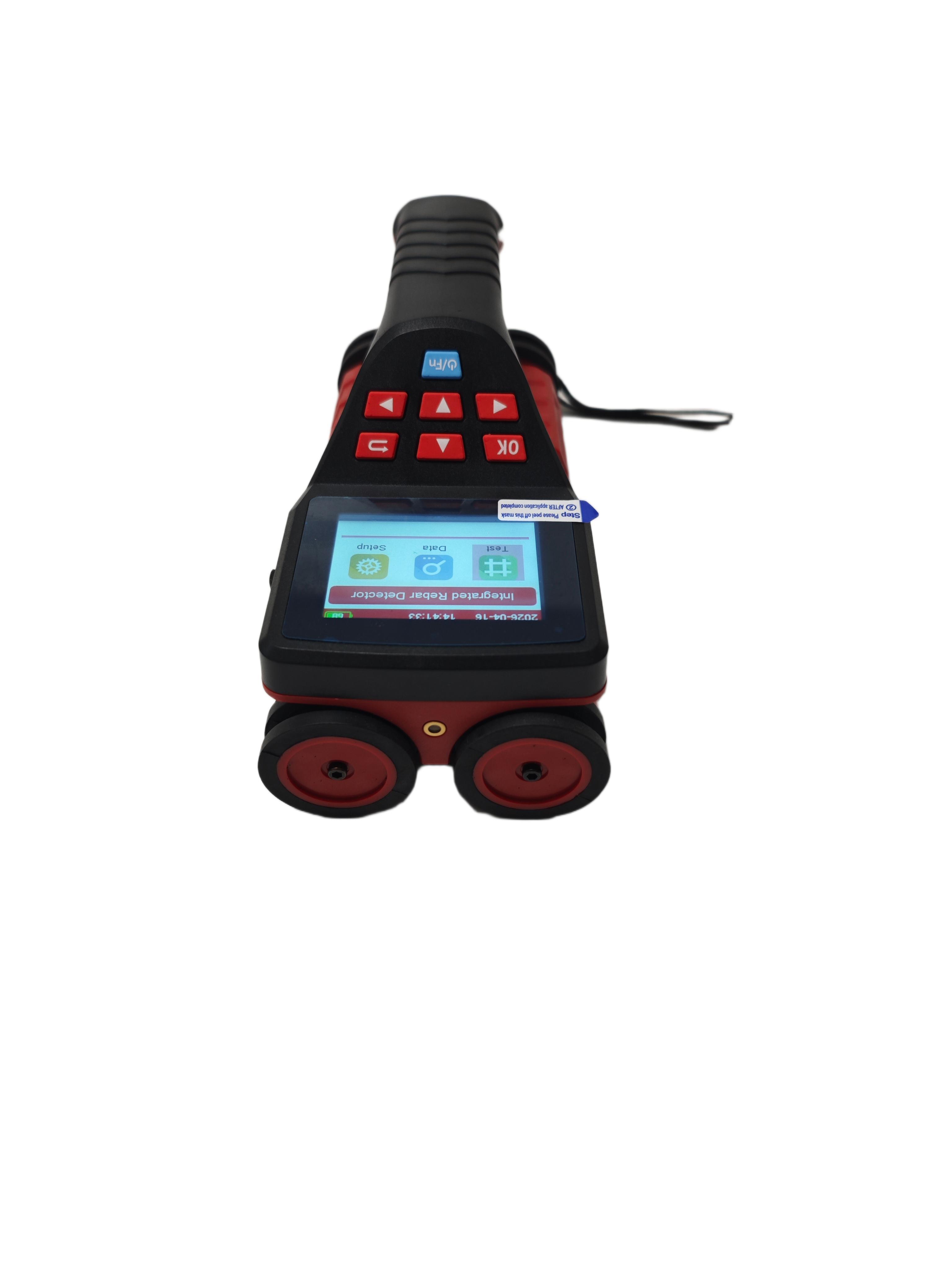

d)Vue de dessous
Figure 2.1 Diagramme schématique de l'apparence de l'hôte

1.1 Présentation

Le détecteur de barres d'armature intégré TMRS-710 est principalement utilisé pour détecter la position du renfort interne, l'épaisseur de la couche de protection, l'espacement des renforts et le diamètre des barres d'armature. Il peut dessiner avec précision la carte de distribution de l'ensemble des barres d'armature, pour fournir des données de test avec une haute précision et une vitesse élevée ; la structure intégrée de l'hôte et de la bobine du capteur, ce qui la rend pratique et rapide lors du transport et du fonctionnement sur le terrain ; Il se caractérise par une conception de structure de bobine, une vitesse plus rapide, une précision plus élevée et une résolution plus forte.

1.2 Fonctions

1.2.1 Fonctions principales

1. Mesurez avec précision l’épaisseur de la couche protectrice des barres d’armature ;

2. Localisez la position, la tendance et la répartition des barres d'acier ;

3. Mesurez la couche protectrice de la barre d'acier et estimez le diamètre de la barre d'acier ;

4. Stockage, visualisation et transmission des données de détection.

1.2.2 Fonctions spéciales

1. Le mode de détection est un affichage intuitif, précis et précis de la position de la barre d'acier, de l'espacement et de l'épaisseur de la couche protectrice sur le même écran ;

2. La mesure de l'épaisseur est entièrement réalisée. Pendant le processus de mesure, les pages peuvent être tournées d'avant en arrière, les données et les graphiques peuvent être visualisés et les données de test peuvent être supprimées à tout moment.

3. Machine à main unique, conception de fonctionnement et méthode de positionnement à quatre roues, équipée de pneus résistants à l'usure à haute résistance, facile à protéger contre l'usure du détecteur ;

4. Le logiciel d'analyse peut produire une vue en plan bidimensionnelle et une vue tridimensionnelle 3D.

5. Le mode de détection JGJ réalise 1 à 6 tests répétés sur une seule barre d'acier et calcule automatiquement la valeur moyenne.

1.2.3 Principales caractéristiques

1. Écran LCD couleur haute résolution de 2,8 pouces (320 x 240 pixels), que ce soit à l'intérieur ou à l'extérieur, n'importe quelle situation peut être des données de détection clairement visibles ;

2. Conception de structure multi-bobines, précision plus rapide et plus élevée, résolution plus forte;

3. En utilisant la transmission et le chargement de données en mode USB, vous pouvez rapidement télécharger les données stockées sur l'ordinateur via USB.

4. Avec la batterie au lithium haute capacité intégrée, la consommation d'énergie est faible, dans le cas où la batterie est pleine, le temps de veille est d'environ 16 heures ;

5. Le mode de gestion des données dans les fonctions de stockage, d'affichage, de suppression et autres fonctions de stockage des données peut stocker environ deux cent mille données de points de mesure des barres d'armature ;

6. Le problème des fuites des barres d'acier d'armature est résolu en utilisant un pouvoir de résolution des tendons super dense ;

7. Sélectionnez la configuration Bloc de test standard qui peut être configuré avec une conception spéciale et unique ;

8. Utilisation de la conception intégrée de la bobine hôte et du capteur, taille compacte, poids léger, facile à transporter ;

9. Le jugement en temps réel de la position intermédiaire de la barre d'acier adjacente, indiquant l'invite lumineuse, peut éviter autour de la barre d'acier, un carottage facile ;

10. Le sac à instruments est résistant aux chocs, possède une doublure de protection à l'intérieur et est équipé d'une housse étanche pour un transport facile ;

11. Équipé d'un logiciel de détection de barres d'acier de taille moyenne et grande, il est pratique pour l'analyse professionnelle des données, le traitement des données et la génération d'un rapport complet sur PC.

1.3 Fiche technique

1.4 Interface de mesure

Détecteur de barres d'armature intégré Le mode de mesure est illustré aux figures 1 et 2.

(1) Modèle d'épaisseur

(2)Interface de mesure JGJ

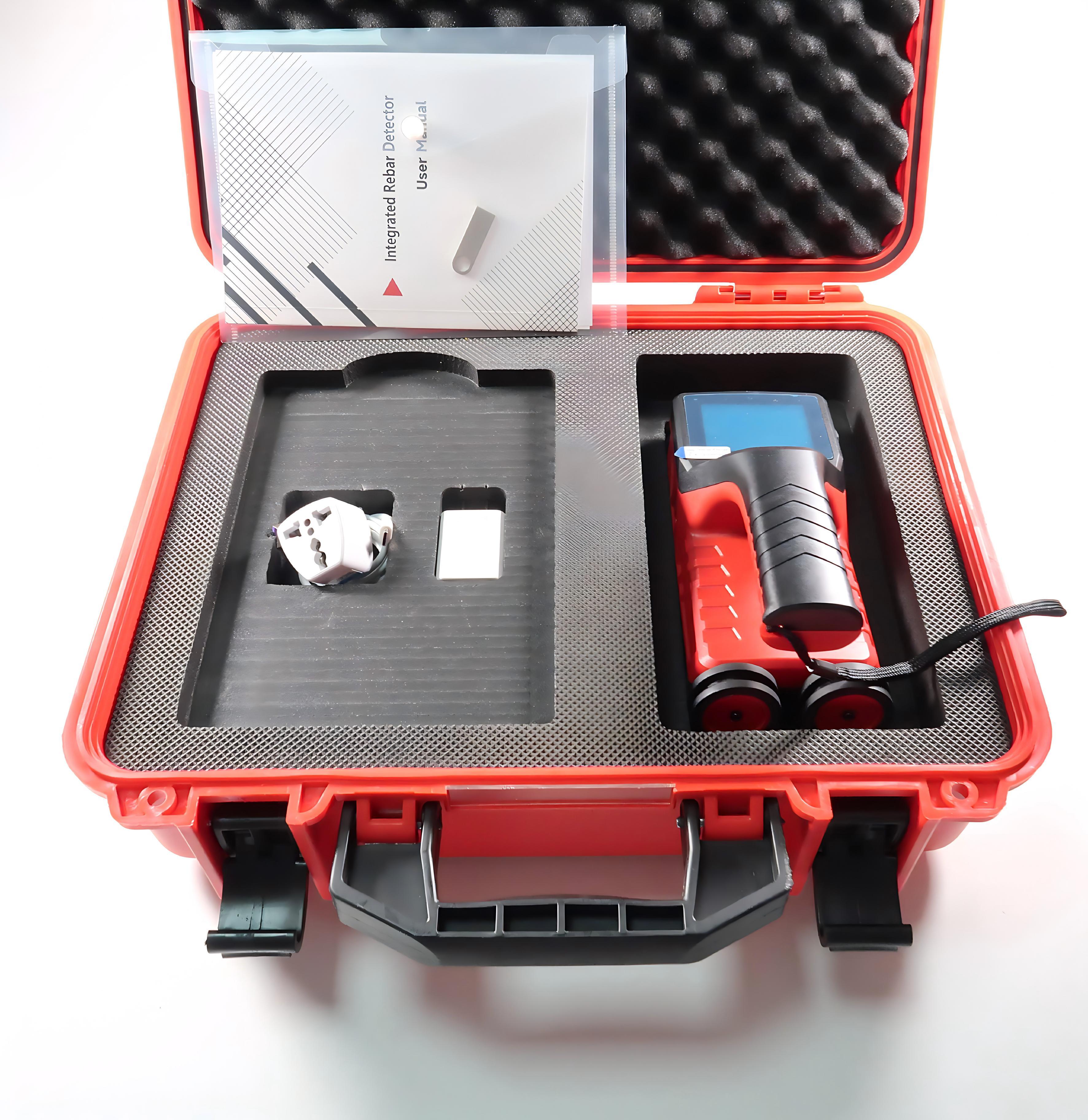

1.5 Configuration standard
