Lieu d'origine: | La Chine |
---|---|
Nom de marque: | Tmteck |
Certification: | CE |
Numéro de modèle: | 570HAD |
Quantité de commande min: | 1PC |
Prix: | Negotiation |
Détails d'emballage: | cas 1PC/Wooden |
Délai de livraison: | 10-15 JOURS |
Conditions de paiement: | T/T, Western Union, Paypal |
Capacité d'approvisionnement: | 100pcs par mois |
Pénétrateur: | pénétrateur de boule du、 φ5mm de φ2.5mm | Rapport optique d'oculaire: | 15× |
---|---|---|---|
La source d'énergie et la tension: | AC220V±5%, 50-60 hertz | contrôle Temps-retardé: | 0-60 secondes, réglables |
Dimension hors-tout (Length×Width×Height): | 551×260×800 millimètre | ||
Surligner: | Machine d'essai de dureté en métal,Machine d'essai universelle de dureté |

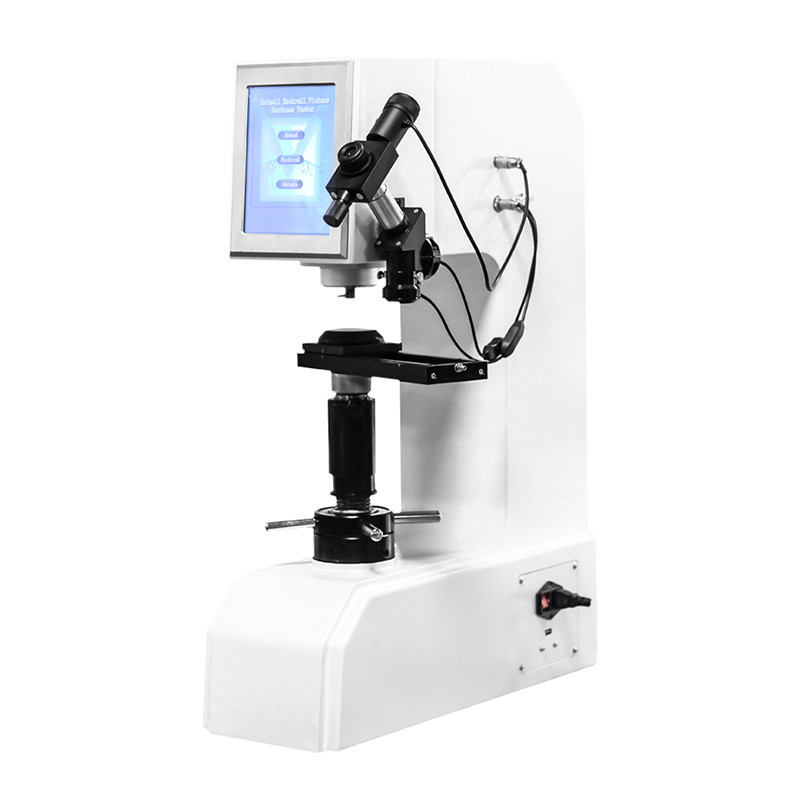

appareil de contrôle universel de dureté de 570HAD Digital
1. La dureté est l'une des caractéristiques importantes de mécanicien du matériel tandis que l'essai de dureté est une méthode importante pour juger la qualité du matériel en métal ou de ses éléments. La dureté du métal est correspondante à ses caractéristiques de mécanicien, et ainsi ses caractéristiques de mécanicien telles que la force, fatigue, se tortillant et portant peuvent être examinées approximativement par son essai de dureté.
2. Appareil de contrôle multifonctionnel de dureté de Digital avec Brinell, Rockwell, Vickers trois méthodes d'essai, appareil de contrôle multifonctionnel de dureté de la force d'essai de sept catégories, elle peut répondre aux besoins d'un grand choix d'essais de dureté. Examinez le chargement de force, demeurez, déchargez le mécanisme automatique adopté de commutation, transformation de force d'essai obtenue par la rotation de la roue de main, renfoncement mesuré par l'encodeur et le capteur de précision et calculé la valeur de dureté par le programme système interne. Ainsi il est facile interface d'utiliser, rapide et intuitive, fondamentalement, aucune erreur humaine d'opération, avec sa sensibilité élevée, stabilité, il convient aux ateliers et aux laboratoires.
La fonction principale comme suit :
2,1 Brinell, Rockwell, Vickers trois méthodes d'essai ;
2,2 conversion de différentes échelles de dureté
2,3 sélection de temps de pause
2,4 modifications de date et heure
Caractéristiques de dureté de Rockwell
2,5 la sortie d'examiner l'interface de results2.6 RS232 pour des fonctions facultatives, ce modèle peut sauver des résultats d'essai et passer en revue des pages d'essai.
Spécifications techniques
1. La source d'énergie et la tension : AC220V±5%, 50-60 hertz
2. contrôle Temps-retardé : 0-60 secondes, de réglable
3. La distance du centre de pénétrateur au corps d'instrument : 165mm
4. Dimension hors-tout (Length×Width×Height) : 551×260×800 millimètre
5. Le poids net de l'appareil de contrôle : 80kg (approximatif)
Dureté de Rockwell
Force d'essai (N) | Force initiale d'essai | 98,07 (10kg) | Tolérance ±2.0% | |
Force totale d'essai | 588,4 (60kg) | Tolérance ±1.0% | ||
980,7 (100kg) | ||||
1471 (150kg) | ||||
Pénétrateur | Pénétrateur de cône de diamant | |||
Pénétrateur de boule de Ф1.5875mm | ||||
Échelles | HRA | HRB | HRC | HRD |
Hauteur maximum des échantillons | 175mm |
tolérance 6The de valeur d'affichage de dureté de Rockwell
Échelle de dureté | Chaîne de dureté des blocs d'essai standard | La tolérance maximale de la valeur d'affichage | Répétabilité a |
HRA | (20~≤75) HRA | ±2HRA |
≤0.02 (100-H) ou 0,8 unités b de Rockwell |
(>75~≤88) HRA | ±1.5HRA | ||
HRB | (20~≤45) HRB | ±4HRB |
≤0.04 (130-H) ou 1,2 unité b de Rockwell |
(>45~≤80) HRB | ±3HRB | ||
(>80~≤100) HRB | ±2HRB | ||
HRC | (20~≤70) HRC | ±1.5HRC |
≤0.02 (100-H) ou 0,8 unités b de Rockwell |
a : H est la valeur moyenne b de dureté : Confirmez en tant que valeur plus élevée |
Dureté Brinell
6. La spécification technique de l'appareil de contrôle Brinell de dureté
Force d'essai | 294.2N (30kg) | Tolérance ±1.0% | |
306.5N (31.25kg) | |||
612.9N (62.5kg) | |||
980.7N (100kg | |||
1839N (187.5kg) | |||
Pénétrateur | φ2.5mm, pénétrateur de boule de φ5mm | ||
Échelles | HBW1/30 | HBW2.5/31.25 | HBW2.5/62.5 |
HBW5/62.5 | HBW10/100 | HBW2.5/187.5 | |
Rapport optique d'oculaire | × 15 | ||
Objectif | × 2,5 (résolution 0.5μm),× 5 (résolution 0.25μm) | ||
Hauteur maximum d'échantillon | 100 |
tolérance 8The et répétition de valeur montrée pour l'appareil de contrôle Brinell de dureté
Bloc de dureté (HBW) | Tolérance (%) | Répétabilité (%) |
≤125 | ±3 | 3 |
125<HBW≤125 | ±2.5 | 2,5 |
>225 | ±2 | 2 |
caractéristiques 9Technical de dureté de Vickers
Examinez la force | 294.2N (30kg) | Tolérance ±1.0% |
980.7N (100kg) | ||
Pénétrateur | Pénétrateur de Vickers de diamant | |
Échelle | HV30 | HV100 |
Rapport optique d'oculaire | × 15 | |
Rapport optique objectif | × 5 (résolution 0.25μm) | |
Max. Height de spécimen | 115mm |
Tolérance de valeur montrée | Répétition de valeur montrée | |||
Échelle de dureté | Valeur de bloc de dureté | Tolérance de valeur montrée | Valeur de bloc de dureté | Répétition de valeur montrée |
HV30 | ≤250HV | ±3% | ≤225HV | 6% |
HV100 | 300~1000HV | ±2% | >225HV | 4% |
11. La tolérance et la répétition de la valeur montrée pour l'appareil de contrôle de dureté de Vickers
Accessoires (bordereau d'expédition)
1. Lot d'accessoires du principal organisme
Non. | Désignation des marchandises | Quantité |
1 | Pénétrateur de Rockwell de diamant | 1 PC |
2 | pénétrateur de bille d'acier de φ1.5875mm | 1 PC |
3 | Grand Tableau d'essai, Tableau moyen d'essai, Tableau en V d'essai | 3 PCS |
4 | 0,1,2,3,4 poids | 5 PCS |
5 | Bloc standard HRC (haut, inférieur), bloc standard HRB de dureté de dureté | 3 PCS |
6 | Vis réglementaire de niveau | 4 PCS |
7 | Tournevis, clé | 2 PCS |
8 | Cable électrique | 1 PC |
9 | Manuel d'instruction | 1 PC |
10 | Sac en plastique de l'Anti-poussière | 1 PC |
Lot d'accessoires de microscope
Non. | Désignation des marchandises | Quantité | |
1 | Oculaire | 1 PC | |
2 | Seat de microscope | 3 en tout | 1 PC |
3 | Lumière extérieure | 1 PC | |
4 | Lumière intérieure | 1 PC | |
5 | objectifde 2,5× | 1 PC | |
6 | objectifde 5× | 1 PC | |
7 | Tableau de essai glissé | 1 PC | |
8 | Pénétrateur de Vickers de diamant | 1 PC | |
9 | φ2.5mm, pénétrateur de boule de φ5mm | 2 PCS | |
10 | Bloc standard de dureté de Vickers (HV30) | 1 PC | |
11 | Bloc Brinell standard de dureté (HBW/2.5/187.5) | 1 PC | |
12 | Niveau | 1 PC | |
13 | Fusible 2A | 2 PCS |
