| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | TMTeck |
| Certification: | CE |
| Numéro de modèle: | TM281DL |
| Quantité de commande min: | 1 PC |
| Prix: | Negotiation |
| Détails d'emballage: | Carton 30*15*24cm 2.5kg |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | T/T, Western Union, Paypal |
| Type d'affichage :: | 2,4" couleur OLED, 320×240 pixels, 10,000:1 de contraste | Plage de mesure:: | 0.50mm à 508mm (0,02" à 20.00"), selon l'état de matériel, de sonde et de surface |
|---|---|---|---|
| Principe de fonctionnement:: | Écho d'impulsion avec de doubles transducteurs d'elemet | Résolution de mesure:: | 0.01mm sélectionnables, 0.1mm (0,001" sélectionnable, 0.01") |
| Mode d'affichage :: | Capture normale, minimum/maximum, DIFFERENCE/RR%, Un-balayage, B-balayage | Mode de rectification:: | RF+, RF, HALF+, MOITIÉ, COMPLÈTEMENT |
| Correction de la trajectoire V:: | Automatique | Taux de mise à jour:: | 4Hz sélectionnable, 8Hz, 16Hz |
| Plage de vitesse du matériau:: | 500 à in/μs de 9999m/s (0,0197 à 0,3939) | Une lumière élevée:: | Testeur d'épaisseur de jauge à ultrasons, jauge d'épaisseur à ultrasons de revêtement |
| Surligner: | mètre ultrasonique de mesure d'épaisseur tm281,mètre ultrasonique oled de mesure d'épaisseur,mesure d'épaisseur ultrasonique numérique oled |
||

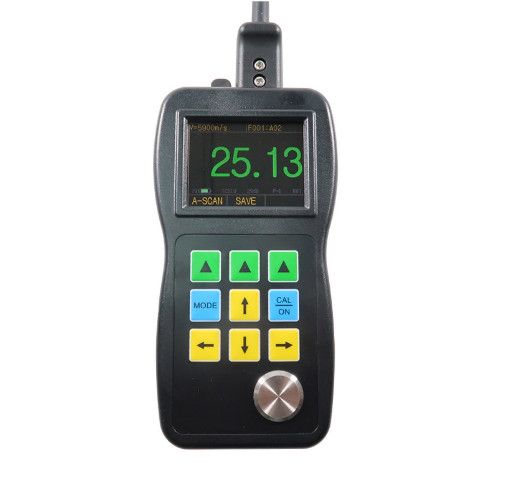

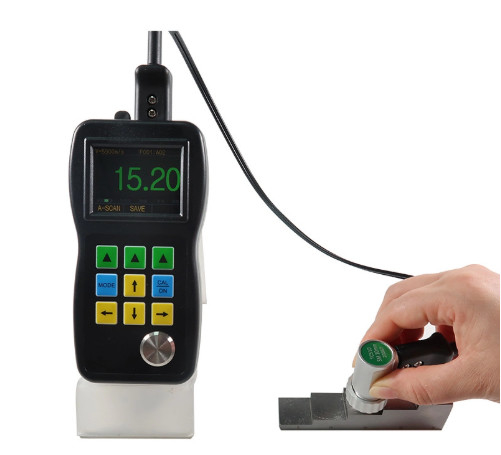

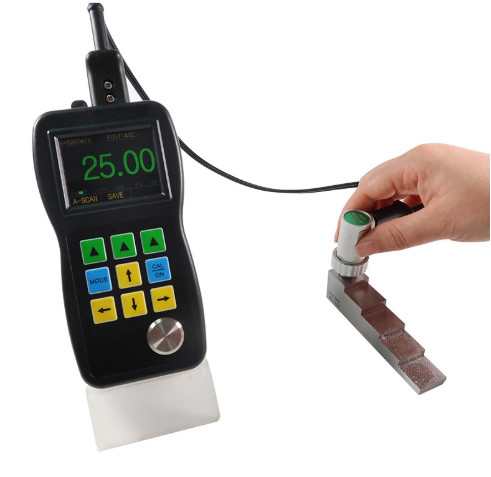

Le détecteur d'épaisseur par ultrasons A&B Scan pour tester l'épaisseur du caoutchouc Série TM281
Description du produit

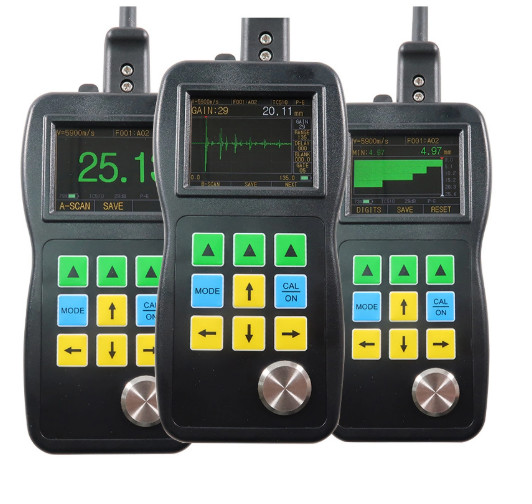

Écran couleur de la série TM281 avec échantillonneur d'épaisseur à ultrasons A/B
Résolution de divers problèmes d'épaisseur
Caractéristiques:
2OLED couleur, 320 x 240 pixels, contraste d'affichage 10,000:1
A-scan couleur en direct
Je suis désolée.
Les utilisateurs pouvaient voir directement la forme d'onde de couleur du son ultrasonique (ou A-scan) sur l'écran,qui est très important pour les occasions où nous devons vérifier la justesse des résultats des testsNous pourrions trouver les causes facilement à travers le scan A. Ajustez les trois paramètres de GAIN, BLACKING, GATE,et on obtiendra les bonnes lectures.
Scanner en couleur B
La série TM281 mesureur d'épaisseur a une fonction de base de temps B-scan.utilisation pour observer le contour inférieur de la pièce à usiner.Il pourrait être automatiquement capturer une valeur minimale de l'image B-scan, et indiquer la position du minimum par un triangle rouge.Vous pouvez voir n'importe quelle valeur d'épaisseur de point de l'image B-scan en déplaçant le pointeur.
Grâce à la fonction de revêtement, il n'est plus nécessaire de perdre du temps pour enlever le revêtement.
Maintenant, TM281D et TM281DL ont également cette fonction largement acclamée. Il est réalisé en mesurant les deux surfaces inférieures continues du substrat. Ce mode a également plus d'avantages:
Plus pratique
Différence/taux de réduction:Le mode différence affiche la différence entre la valeur réelle et la valeur normale.L'application typique est de mesurer le matériau métallique qui est dû à la flexion et devient mince.
Affichage des informations:LOS, min, max, grande lecture tout en affichant min en même temps, vitesse, zéro, étalonnage, unités, gel, décongel, % de durée de vie de la batterie restante, gain - faible, std, haut, écho à écho symbole
Max./Min. Capture:Dans ce mode, l'épaisseur actuelle, l'épaisseur minimale et l'épaisseur maximale seront affichées sur l'écran en même temps.
Mode d'alarme:Changement dynamique de la couleur des relevés d'épaisseur en cas d'alarme.
Taux de mise à jour:Sélectionnable 4Hz, 8Hz et 16Hz. 4Hz pour une application ordinaire, lorsque vous avez besoin d'un balayage rapide, comme la mesure de haute température, vous pouvez choisir une fréquence de mise à jour plus élevée.
Disponible en plusieurs langues:Chinois, anglais, espagnol, allemand.
Écho à Écho:Ne mesure que l'épaisseur du métal (ignorant la peinture et les revêtements)
Enregistreur de données:99999 enregistreur de données d'épaisseur avec point d'identification dans les fichiers linéaires ou en grille (400 fichiers)
Résultats:Connecteur à pleine vitesse USB 2.0.
Température:Évaluation de la température de fonctionnement: -10 °C à 50 °C
Je suis désolée.Probe de type TM510
La sonde est le cœur de l'instrument, TMTeck possède la technologie de production de sonde leader au monde.d'une épaisseur n'excédant pas 1 mm, la conception pratique de la sonde et du câble séparés, indépendamment des coûts pour créer une haute qualité.
La différence entre les ultrasons de la série TM281
| TM281 | Pour les véhicules à moteur: | |
| Affichage en couleur | √ | √ |
| Scanner en direct | √ | √ |
| B-Scan basé sur le temps | √ | √ |
| Contrôle de l'accès et de la porte | √ | √ |
| Le blanchiment | √ | √ |
| Peintures et revêtements | × | √ |
| Enregistreur de données | × | × |
| Le logiciel DataView | × | × |
Spécifications de la jauge d'épaisseur par ultrasons TM281DL
| Type d'écran | 2OLED couleur de 0,4'', 320×240 pixels, contraste d'affichage 10,000:1 |
| Principe de fonctionnement | Écho d'impulsion avec transducteurs à double élément |
| Plage de mesure | 0.50 mm à 508 mm ((0,02' à 20,00'), selon l'état du matériau, de la sonde et de la surface;Mode E-E: |
| Résolution de mesure | Les dimensions de l'écartement doivent être définies en fonction de l'écartement entre les zones d'essai et les zones de contrôle. |
| Unités | Points ou millimètres |
| Mode de rectification | RF+, RF-, HALF+, HALF-, plein |
| Mode d'affichage | Le débit de l'eau est calculé en fonction de l'intensité de l'eau. |
| Correction de la voie V | Automatique |
| Taux de mise à jour | Sélectionnables 4Hz, 8Hz, 16Hz |
| Plage de vitesse du matériau | 500 à 9999 m/s (de 0,0197 à 0,3939 pouces/μs) |
| Les langues | Anglais, français, allemand, espagnol, chinois |
| Paramètres d'alarme | Alarmes minimaux et maximaux: portée de 0,25 mm à 508 mm (0,010' à 20,00'); changement dynamique de couleur de la forme d'onde lors de l'alarme |
| Besoins en énergie | 2 piles de taille AA |
| Temps de fonctionnement | Environ 40 heures |
| Détection de l'instrument | Sélectionnable ALWAYS ON ou AUTO OFF après 5, 10, 20 minutes d'inactivité |
| Température de fonctionnement | - 10 ans°Cà +50°C(+10°F à +12°F) |
| Taille | La valeur de la valeur de l'échantillon doit être la valeur de l'échantillon. |
| Le poids | 225 g, piles comprises |
Livraison standard TM281DL
| Nom | Quantité |
| Corps principal | 1 |
| La sonde | 1 |
| Batterie | 1 |
| Couplants | 1 |
| Coffret de transport | 1 |
| Manuel d'utilisation | 1 |
| Cable USB | 1 |
| Logiciel | 1 |
| TM281 Spécifications de la sonde/du transducteur | ||||||
| PIC | Modèle | Le type | Fréquence | Diamètre de contact |
Mesure Portée |
Plage de température |
|
|
Le PT-08 | La norme TM281 | 5 MHz | 11 mm | 0.8 à 100.0 mm | - 10 à 70°C |
|
|
TC510B | Le nombre d'équipements utilisésRésultatsd | 5 MHz | 13.5 mm | 1.2 à 200.0 mm | - 10 à 70°C |
|
|
TC550 | Tubes de petite taille | 5 MHz | 5 mm | 00,8 à 60 mm | - 10 à 70°C |
|
|
Le ZT-12-2 | Le casting- Je ne sais pas.n | 2MHz | 17 mm | 4.0 à 508 mm | - 10 à 70°C |
|
|
Le PT-06 | Tuyaux de petite taille | 7.5 MHz | 8 mm | 0.8 à 30 mm | - 10 à 70°C |
|
|
Le PT-04 | Le bout des doigts | 10 MHz | 6 mm | 0.7 à 12 mm | - 10 à 70°C |
|
|
GT-12-2 | Il est haut...Températuree | 5 MHz | 15 mm | 4 à 80 mm | - De 20 à 300°C |
